Гидроцилиндр рукояти — HITACHI UH171

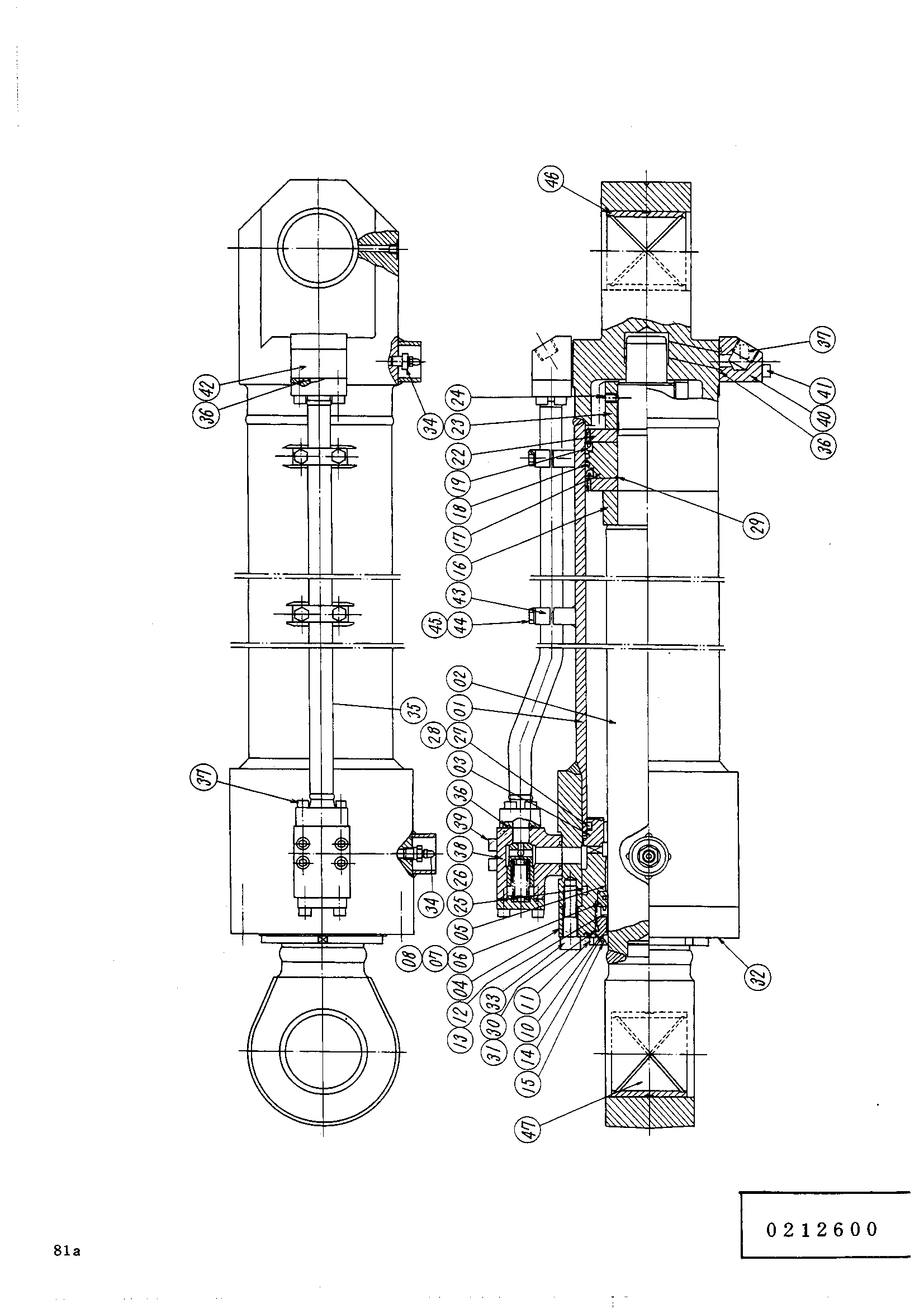

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	3026269	Гидроцилиндр рукоять	1
01	0212601	Трубка гидроцилиндр	1
02	4094821	Шток поршня	1
03	4094823	Проставка	1
04	0212602	Головка гидроцилиндр	1
05	4505950	Втулка	1
06	0165902	Держатель	1
07	0165903	Кольцо	1
10	0165904	Уплотнительное кольцо	2
11	0165905	Держатель	1
12	4069711	U-образная манжета	1
13	0133704	Опорное кольцо	1
14	4094820	Грязесъёмное кольцо	1
15	0165906	Стопорное кольцо	1
16	4094827	Кольцо амортизатор	1
17	4094829	Поршень	1
18	4505068	Поршневое кольцо	2
19	0165907	U-образная манжета	2
20	0165908	U-образная манжета	1
21	0133002	Хеел нейлоновый	1
22	0165909	Держатель у-ринг	2
23	4094832	Гайка	1
24	4094899	Установочный винт	1
25	4505080	Уплотнительное кольцо	1
26	4094831	Опорное кольцо	1
27	4505082	Уплотнительное кольцо	1
28	4069712	Опорное кольцо	1
29	4061799	Уплотнительное кольцо	1
30	0165910	Уплотнительное кольцо	1
31	0133707	Опорное кольцо	1
32	0165911	Стопорная шайба	1
33	0166012	Болт с внутренним шестигранником	12
34	4059391	Воздушный клапан	2
35	0212603	Трубка	1
36	4070049	Уплотнительное кольцо	3
37	M341245	Болт с внутренним шестигранником	10
38	0212604	Клапан	1
39	0212605	Болт с внутренним шестигранником	4
40	0212606	Соединение	1
41	0148804	Болт с внутренним шестигранником	2
42	0212607	Соединение	1
43	0137504	Хомут трубки	2
44	M111245	Болт	4
45	0137505	Шайба	2
46	4094824	Втулка	1
47	4094800	Втулка	1
48	4152553	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
