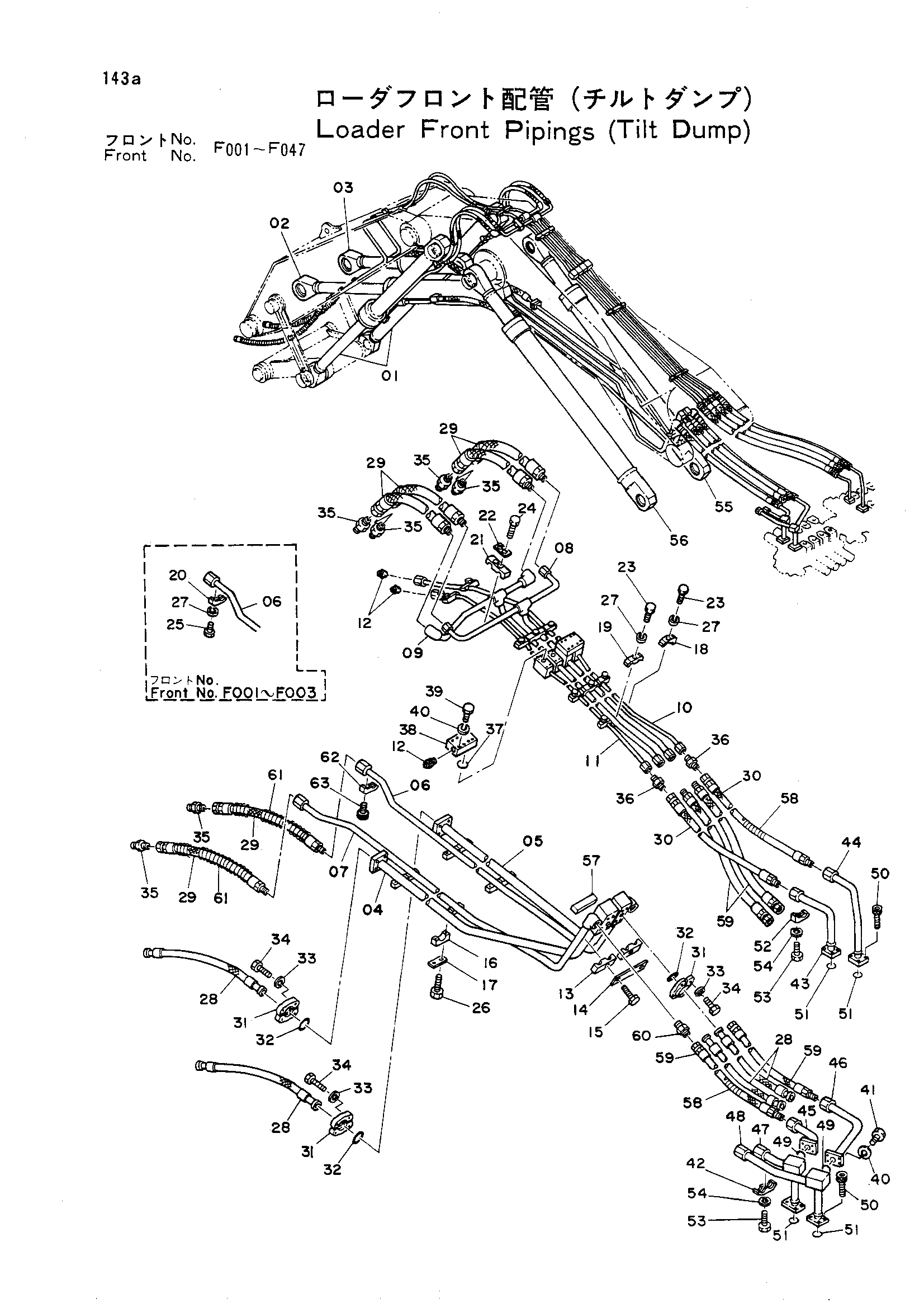

Гидролинии рабочего оборудования (наклон думпинг)<погрузчик> — HITACHI UH171

Заводская схема «Гидролинии рабочего оборудования (наклон думпинг)<погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3013790	Гидроцилиндр. наклон	2
02	3013792	Гидроцилиндр рукояти	1
03	3013793	Гидроцилиндр. уровень	1
04	8010442 замена: 4082742	Трубка	1
04	8010442 замена: 8014994	Трубка	1
04	8010442 замена: M111671	Трубка	1
04	8014994	Трубка	1
05	8010441 замена: 4082742	Трубка	1
05	8010441 замена: 8014993	Трубка	1
05	8010441 замена: M111671	Трубка	1
05	8014993	Трубка	1
06	8010444	Трубка	1
06	8015080	Трубка	1
06	8015080	Трубка	1
07	8010443	Трубка	1
07	8015079	Трубка	1
07	8015079	Трубка	1
08	8012623	Трубка	1
09	8012624	Трубка	1
10	8012625	Трубка	1
11	8012626	Трубка	1
12	94-2025	Пробка	4
13	4082742	Хомут	2
13	4092012	Хомут	2
14	441064	Стопорная шайба	1
15	M111600	Болт	2
15	M111671	Болт	2
16	4058347	Хомут	4
17	D46612	Стопорная шайба	4
18	4053595	Хомут	8
19	4053599	Хомут	3
20	4053598	Хомут	4
20	4053598	Хомут	6
21	4082333	Хомут	1
22	442687	Стопорная шайба	1
23	M111250	Болт	8
24	M111256	Болт	2
25	M111263	Болт	7
25	M111263	Болт	9
26	M111271	Болт	8
27	A590912	Пружинная шайба	15
27	A590912	Пружинная шайба	17
28	4055257	Шланг	4
29	4064949	Шланг	6
30	4055256	Шланг	2
31	4075853	Разъёмный фланец	16
32	4508805	Уплотнительное кольцо	8
33	A590912	Пружинная шайба	32
34	M351240	Болт с внутренним шестигранником	32
35	94-1305	Адаптер	6
36	94-1304	Адаптер	2
37	A811035	Уплотнительное кольцо	4
38	4082642	Блок	2
39	M111063	Болт	16
40	A590910	Пружинная шайба	16
41	M351032	Болт с внутренним шестигранником	8
42	4053599	Хомут	1
43	8010447	Трубка	1
44	8010448	Трубка	1
45	8010449	Трубка	1
46	8010450	Трубка	1
47	7005470	Трубка	1
48	7005471	Трубка	1
49	A811040	Уплотнительное кольцо	2
50	4513287	Болт	16
51	A811035	Уплотнительное кольцо	4
52	4053598	Хомут	4
53	M111263	Болт	5
54	A590912	Пружинная шайба	5
55	3013801	Гидроцилиндр стрелы(правый)	1
56	3014038	Гидроцилиндр стрелы(левый)	1
57	4092011	Пластина	1
58	4044420	Защитный кожух	2
59	4054383	Шланг	4
60	94-1305	Адаптер	4
61	4044420 замена: 4053617	Защитный кожух	2
61	4053617	Защитный кожух	2
61	4053617	Защитный кожух	2
62	4099252	Хомут трубки	2
63	M351236	Болт с внутренним шестигранником	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
