Радиатор — HITACHI UH171

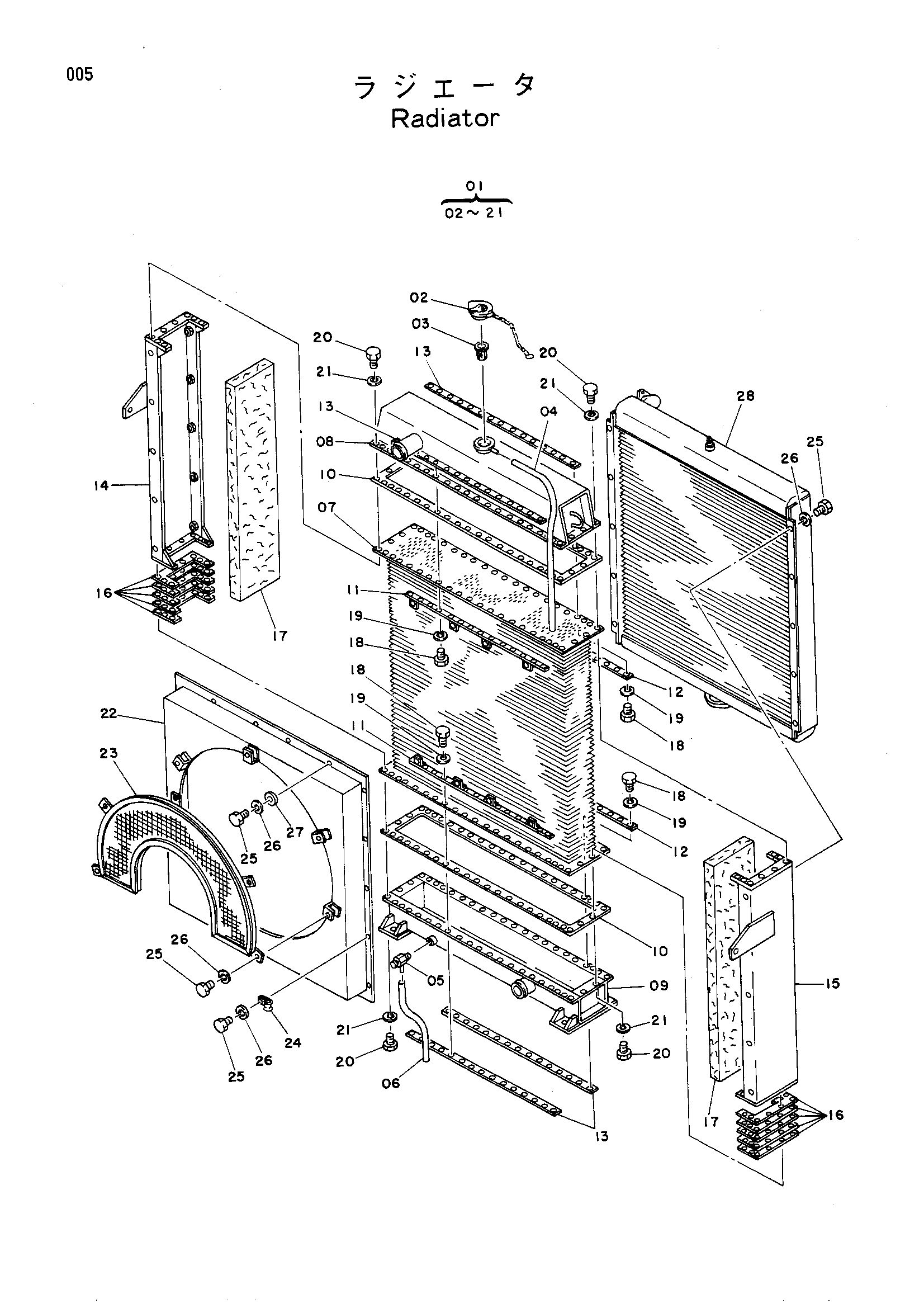

Заводская схема «Радиатор» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4070119 | Радиатор в сборе | 1 | |
| 01 | 4089078 замена: 4147836 | Радиатор | 1 |
| 01 | 4147836 | Радиатор | 1 |
| 02 | 4045379 | Колпачок | 1 |
| 03 | 4050682 | Сетчатый фильтр | 1 |
| 04 | 4089079 | Трубка внйле | 1 |
| 05 | 4089080 | Кокк дренажный | 1 |
| 06 | 4089081 | Трубка внйле | 1 |
| 07 | 4089082 | Коре радиатор | 1 |
| 07 | 4147840 | Коре радиатор | 1 |
| 08 | 4089083 | Бак верхний | 1 |
| 08 | 4147841 | Бак верхний | 1 |
| 09 | 4089084 | Бак нижний | 1 |
| 09 | 4147842 | Бак нижний | 1 |
| 10 | 4089085 | Прокладка | 2 |
| 10 | 4147843 | Прокладка | 2 |
| 11 | 4089086 | Пластина | 2 |
| 12 | 4089087 | Пластина | 2 |
| 13 | 4089088 | Пластина | 4 |
| 14 | 4089089 | Опора | 1 |
| 14 | 4147837 | Опора | 1 |
| 15 | 4089090 | Опора | 1 |
| 15 | 4147838 | Опора | 1 |
| 16 | 4089091 | Регулировочная шайба | 15 |
| 16 | 4147839 | Регулировочная шайба | 15 |
| 17 | 4089092 | Манжета | 2 |
| 18 | M111032 | Болт | 60 |
| 19 | A590910 | Пружинная шайба | 60 |
| 20 | M111236 | Болт | 32 |
| 20 | M111236 | Болт | 36 |
| 21 | A590912 | Пружинная шайба | 32 |
| 21 | A590912 | Пружинная шайба | 36 |
| 22 | 4089093 | Направляющая вентилятор | 1 |
| 23 | 4089094 | Защитный кожух | 1 |
| 24 | 4089095 | Зажим | 2 |
| 25 | M111025 | Болт | 33 |
| 26 | A590910 | Пружинная шайба | 33 |
| 27 | A590110 | Шайба | 8 |
| 28 | 4089096 | Масляный радиатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
