Разгрузка гидроцилиндр <погрузчик> — HITACHI UH171

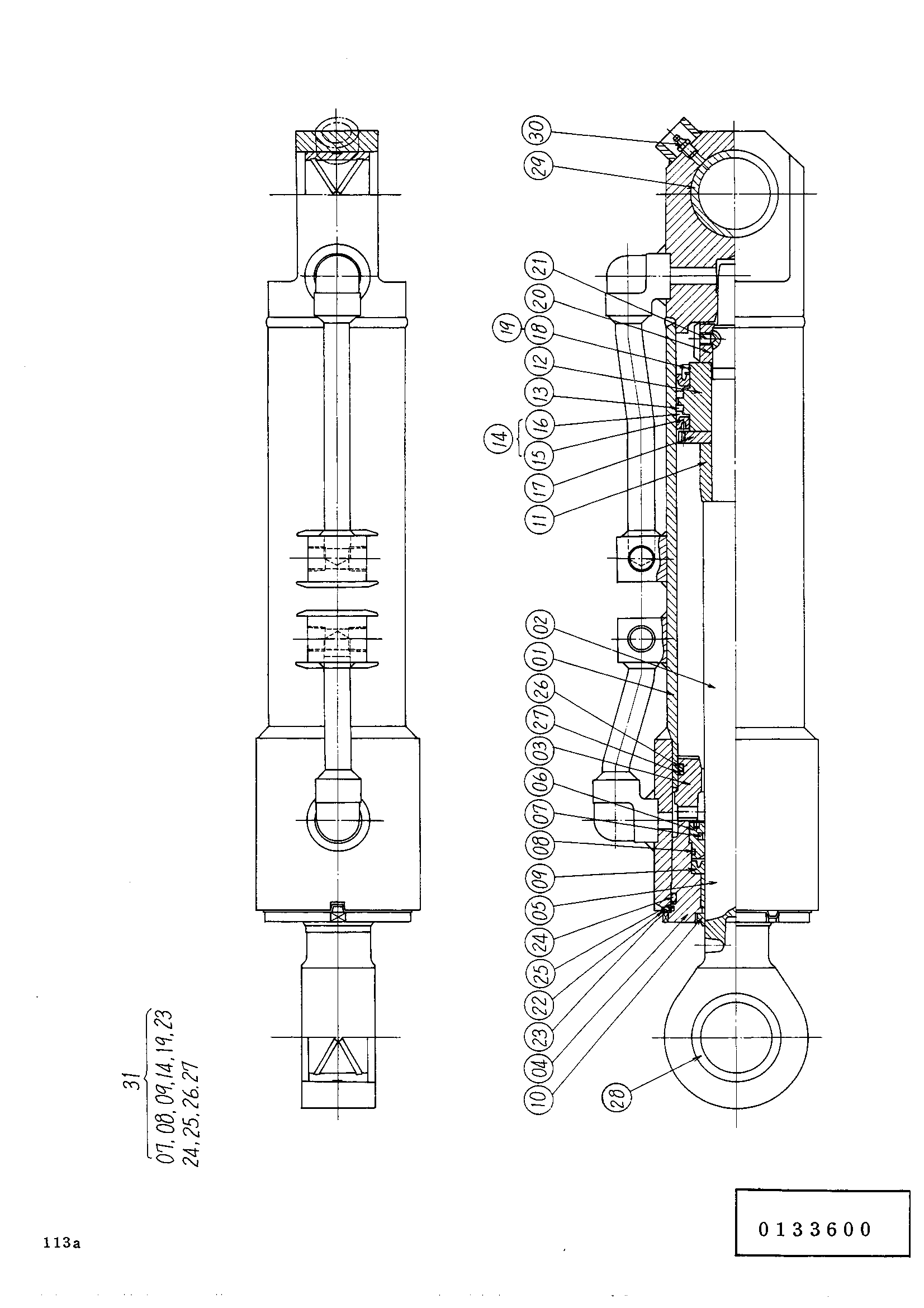

Заводская схема «Разгрузка гидроцилиндр <погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3013791 замена: 3024187 | Гидроцилиндр разгрузка | 2 | |
| 01 | 3016102 замена: 0201001 | Трубка гидроцилиндр | 1 |
| 01 | 3016102 замена: 0201002 | Трубка гидроцилиндр | 1 |
| 01 | 3016102 замена: 0201003 | Трубка гидроцилиндр | 1 |
| 01 | 3016102 замена: 0201004 | Трубка гидроцилиндр | 1 |
| 01 | 3016102 замена: 0201005 | Трубка гидроцилиндр | 1 |
| 01 | 3016102 замена: 0201006 | Трубка гидроцилиндр | 1 |
| 01 | 3016102 замена: 0201007 | Трубка гидроцилиндр | 1 |
| 02 | 4094864 | Шток поршня | 1 |
| 03 | 4070037 | Проставка | 1 |
| 04 | 4094862 | Головка гидроцилиндр | 1 |
| 05 | 994011 | Втулка | 1 |
| 06 | 4094871 | Держатель | 1 |
| 07 | 4094866 замена: 4115106 | Уплотнительное кольцо | 1 |
| 07 | 4094866 замена: 4115106 | Уплотнительное кольцо | 1 |
| 07 | 4115106 | Уплотнительное кольцо | 1 |
| 07 | 4115106 | Уплотнительное кольцо | 1 |
| 08 | 0133506 | Уплотнительное кольцо | 1 |
| 09 | 4070039 | U-образная манжета | 1 |
| 10 | 4094867 | Грязесъёмное кольцо | 1 |
| 11 | 4094868 | Кольцо амортизатор | 1 |
| 12 | 4094872 | Поршень | 1 |
| 13 | 955014 | Поршневое кольцо | 2 |
| 14 | 0133601 | U-образная манжета | 2 |
| 15 | 0133602 | U-образная манжета | 1 |
| 16 | 4510884 | Хеел нейлоновый | 1 |
| 17 | 4094869 | Держатель | 1 |
| 18 | 994021 | Держатель | 1 |
| 19 | 963657 | Ограничитель | 1 |
| 20 | 4094865 | Гайка | 1 |
| 21 | 4070044 | Установочный винт | 1 |
| 22 | 4510892 | Стопорная шайба | 1 |
| 23 | 4094863 | Уплотнительное кольцо | 1 |
| 24 | 4070046 | Уплотнительное кольцо | 1 |
| 25 | 4510878 | Опорное кольцо | 1 |
| 26 | 954488 | Уплотнительное кольцо | 1 |
| 27 | 4070047 | Опорное кольцо | 1 |
| 28 | 4094870 | Втулка | 1 |
| 29 | 4094873 | Втулка | 1 |
| 30 | 4009445 | Штуцер | 1 |
| 31 | 4095031 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
