Погрузчик гидролинии рабочего оборудования (нижний думпинг)<погрузчик> — HITACHI UH171

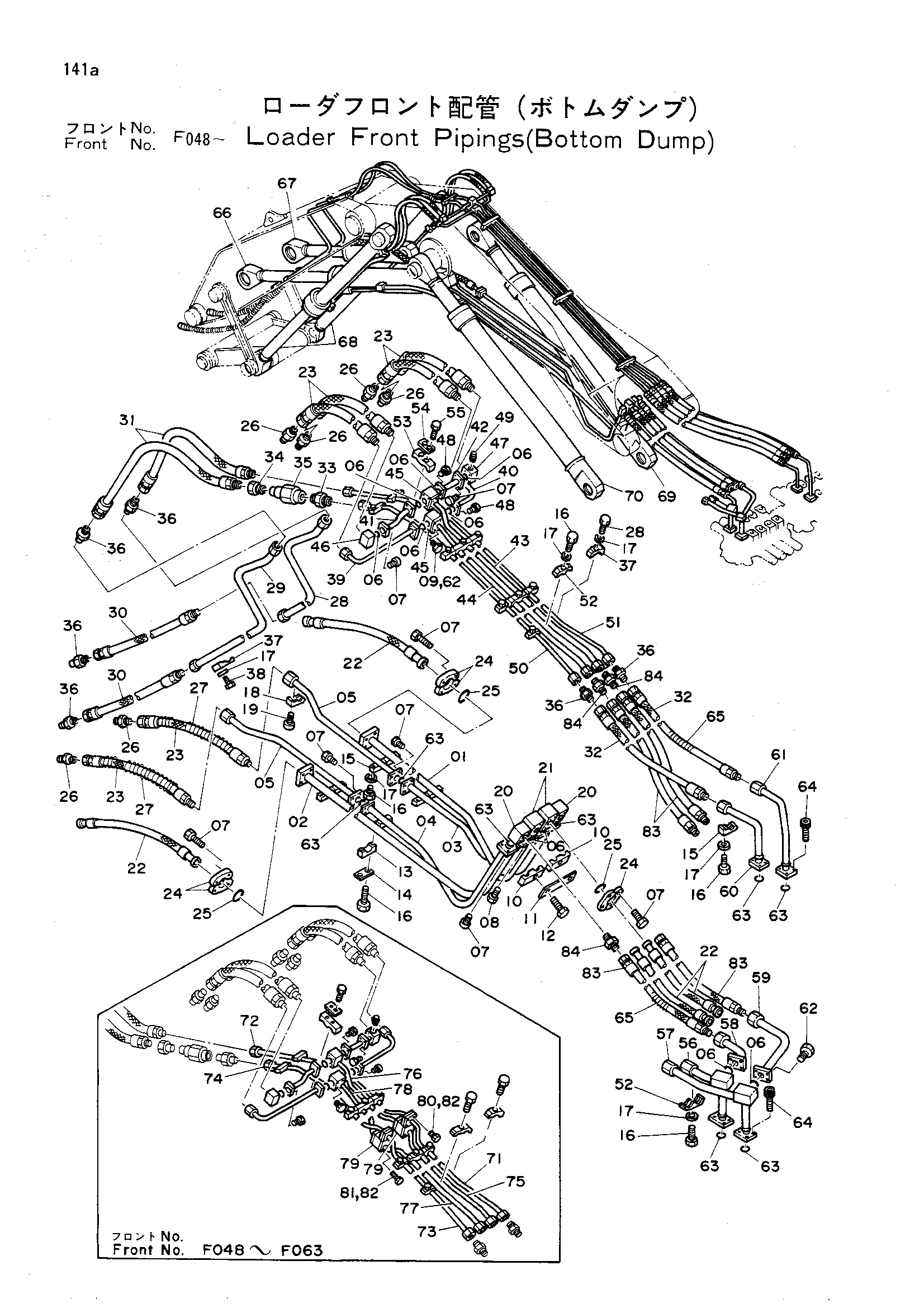

Заводская схема «Погрузчик гидролинии рабочего оборудования (нижний думпинг)<погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8021096 | Трубка | 1 |
| 02 | 8021097 | Трубка | 1 |
| 03 | 8021099 | Трубка | 1 |
| 04 | 8021098 | Трубка | 1 |
| 05 | 8021100 | Трубка | 2 |
| 06 | A811040 | Уплотнительное кольцо | 10 |
| 07 | M351240 | Болт с внутренним шестигранником | 56 |
| 08 | M351245 | Болт с внутренним шестигранником | 8 |
| 09 | M351236 | Болт с внутренним шестигранником | 8 |
| 10 | 4082742 | Хомут | 2 |
| 11 | 441064 | Стопорная шайба | 1 |
| 12 | M111671 | Болт | 2 |
| 13 | 4058347 | Хомут трубки | 4 |
| 14 | 46612 | Стопорная шайба | 4 |
| 15 | 4053598 | Хомут | 8 |
| 16 | M111263 | Болт | 20 |
| 17 | A590912 | Пружинная шайба | 26 |
| 18 | 4099252 | Хомут трубки | 2 |
| 19 | M351236 | Болт с внутренним шестигранником | 2 |
| 20 | 3021244 | Блок | 2 |
| 21 | 3021243 | Блок | 2 |
| 22 | 4055257 | Шланг | 4 |
| 23 | 4064949 | Шланг | 6 |
| 24 | 4075853 | Разъёмный фланец | 16 |
| 25 | 4508805 | Уплотнительное кольцо | 8 |
| 26 | 94-1305 | Адаптер | 6 |
| 27 | 4053617 | Защита шланга | 2 |
| 28 | 8013323 | Трубка | 1 |
| 29 | 8013324 | Трубка | 1 |
| 30 | 4124345 | Шланг | 2 |
| 31 | 4054384 | Резиновый шланг | 2 |
| 32 | 4055256 | Шланг | 2 |
| 33 | 94-1911 | Адаптер | 1 |
| 34 | 94-1611 | Переходник | 1 |
| 35 | 4039714 | Клапан тхроттле | 1 |
| 36 | 94-1304 | Адаптер | 6 |
| 37 | 4053595 | Хомут | 14 |
| 38 | M111250 | Болт | 14 |
| 39 | 8021246 | Трубка | 1 |
| 40 | 8021247 | Трубка | 1 |
| 41 | 8021250 | Трубка | 1 |
| 42 | 9714191 | Трубка | 1 |
| 43 | 8025438 | Трубка | 1 |
| 44 | 8025439 | Трубка | 1 |
| 45 | 4103104 | Блок | 2 |
| 46 | 4120113 | Блок | 1 |
| 47 | 4120114 | Блок | 1 |
| 48 | M351290 | Болт | 8 |
| 49 | 94-2026 | Пробка | 1 |
| 50 | 8025440 | Трубка | 1 |
| 51 | 8025441 | Трубка | 1 |
| 52 | 4053599 | Хомут | 4 |
| 53 | 4082333 | Хомут | 1 |
| 54 | 442687 | Стопорная шайба | 1 |
| 55 | M111256 | Болт | 2 |
| 56 | 7005470 | Трубка | 1 |
| 57 | 7005471 | Трубка | 1 |
| 58 | 8010449 | Трубка | 1 |
| 59 | 8010450 | Трубка | 1 |
| 60 | 8010447 | Трубка | 1 |
| 61 | 8010448 | Трубка | 1 |
| 62 | M351032 | Болт с внутренним шестигранником | 8 |
| 63 | A811035 | Уплотнительное кольцо | 10 |
| 64 | 4513287 | Болт с внутренним шестигранником | 16 |
| 65 | 4044420 | Защитный кожух | 2 |
| 66 | 3024184 замена: 3025212 | Гидроцилиндр рукояти | 1 |
| 66 | 3025212 | Гидроцилиндр рукояти | 1 |
| 67 | 3024185 замена: 3025213 | Гидроцилиндр. уровень | 1 |
| 67 | 3025213 | Гидроцилиндр. уровень | 1 |
| 68 | 3024186 замена: 3025214 | Гидроцилиндр. наклон | 2 |
| 68 | 3025214 | Гидроцилиндр. наклон | 2 |
| 69 | 3013801 замена: 3022666 | Гидроцилиндр стрелы (правый) | 1 |
| 69 | 3013801 замена: 3022666 | Гидроцилиндр стрелы (правый) | 1 |
| 69 | 3013801 замена: 3022666 | Гидроцилиндр стрелы (правый) | 1 |
| 69 | 3013801 замена: 3022666 | Гидроцилиндр стрелы (правый) | 1 |
| 69 | 3013801 замена: 3022666 | Гидроцилиндр стрелы(правый) | 1 |
| 69 | 3020666 замена: 3026271 | Гидроцилиндр стрелы (правый) | 1 |
| 69 | 3026271 | Гидроцилиндр стрелы (правый) | 1 |
| 70 | 3014038 замена: 3020667 | Гидроцилиндр стрелы (левый) | 1 |
| 70 | 3014038 замена: 3020667 | Гидроцилиндр стрелы (левый) | 1 |
| 70 | 3014038 замена: 3020667 | Гидроцилиндр стрелы (левый) | 1 |
| 70 | 3014038 замена: 3020667 | Гидроцилиндр стрелы (левый) | 1 |
| 70 | 3014038 замена: 3020667 | Гидроцилиндр стрелы (левый) | 1 |
| 70 | 3020667 замена: 3026270 | Гидроцилиндр стрелы (левый) | 1 |
| 70 | 3026270 | Гидроцилиндр стрелы (левый) | 1 |
| 71 | 8021251 | Трубка | 1 |
| 72 | 8021252 | Трубка | 1 |
| 73 | 8021242 | Трубка | 1 |
| 74 | 8021243 | Трубка | 1 |
| 75 | 8021248 | Трубка | 1 |
| 76 | 8021249 | Трубка | 1 |
| 77 | 8021244 | Трубка | 1 |
| 78 | 8021245 | Трубка | 1 |
| 79 | 4120112 | Блок | 2 |
| 80 | M351240 | Болт с внутренним шестигранником | 8 |
| 81 | M351290 | Болт с внутренним шестигранником | 8 |
| 82 | A811040 | Уплотнительное кольцо | 6 |
| 83 | 4055142 | Шланг | 4 |
| 84 | 94-1305 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
