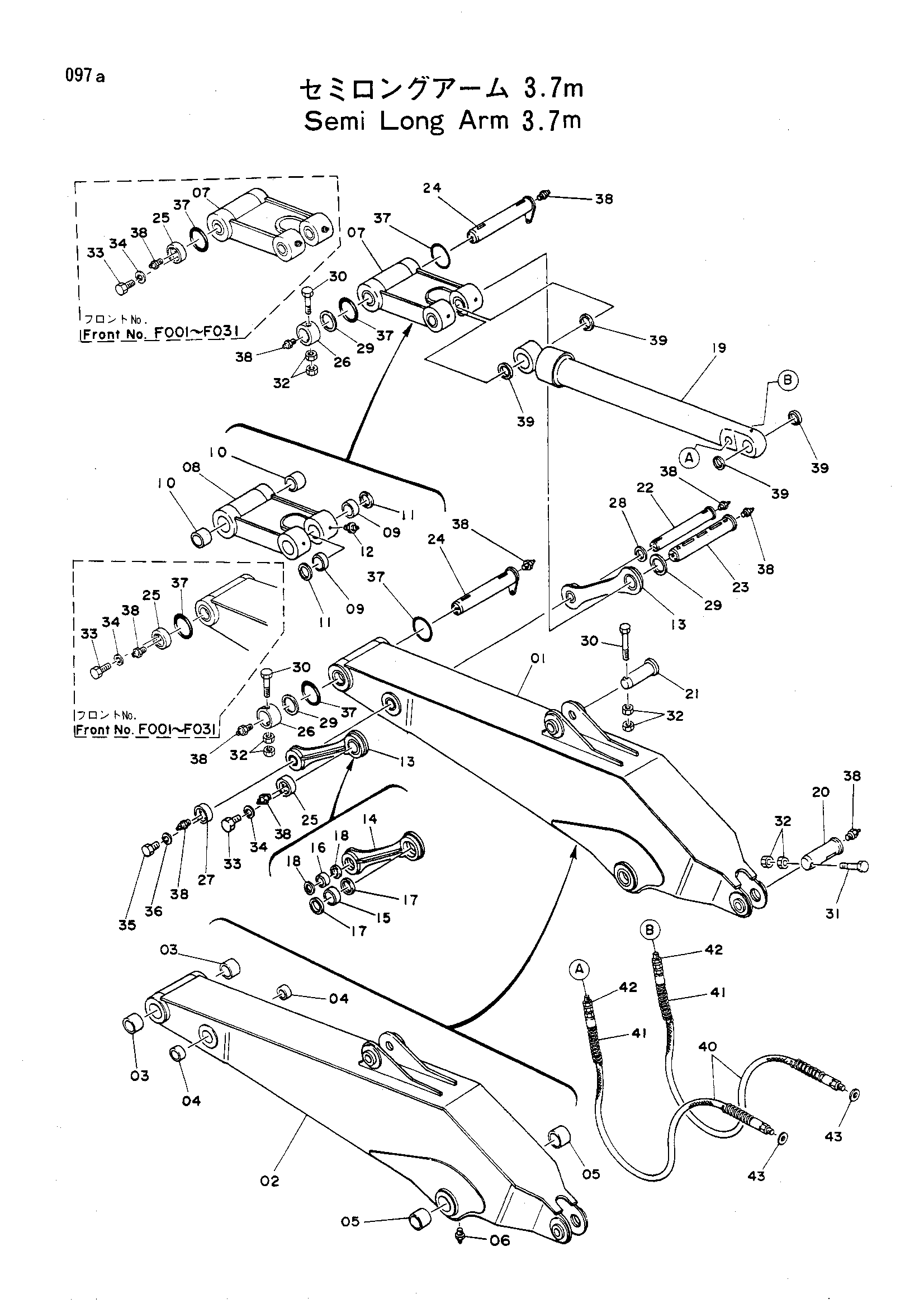

Полуудлинённый рукоять (3.7M) — HITACHI UH171

Заводская схема «Полуудлинённый рукоять (3.7M)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9030419	Рукоять	1
01	9036695	Рукоять	1
02	6003512	Рукоять	1
02	6004294	Рукоять	1
03	4074005	Втулка	2
03	4110518	Втулка	2
04	4070364	Втулка	2
05	4085468	Втулка	2
06	J75481	Штуцер	2
07	9022305	Тяга A	1
07	9035673	Тяга A	1
08	8010897	Тяга	1
08	8017250	Тяга	1
09	4074004	Втулка	4
10	4074005	Втулка	2
11	4074008	Пылезащитное уплотнение	4
12	J75481	Штуцер	2
13	9026363	Тяга B	2
14	8013223	Тяга	1
15	4074004	Втулка	1
16	4070364	Втулка	1
17	4074008	Пылезащитное уплотнение	2
18	4067901	Пылезащитное уплотнение	2
19	3014042	Гидроцилиндр ковша	1
19	3020664 замена: 3026268	Гидроцилиндр ковша	1
19	3026268	Гидроцилиндр ковша	1
20	3013931	Палец	1
21	3014037	Палец	1
22	3013929	Палец	1
23	3011647	Палец	1
24	9708754	Палец	2
24	9712701	Палец	2
25	9706491	Ограничитель	1
25	9706491	Ограничитель	3
26	499330	Ограничитель	2
27	9707705	Ограничитель	1
28	4075448	Проставка	1
29	4074002	Пластина	1
29	4074002	Пластина	3
30	M121604	Болт	1
30	M121604	Болт	3
31	M121605	Болт	1
32	M511613	Гайка	4
32	M511613	Гайка	8
33	M111632	Болт	3
33	M111632	Болт	9
34	A590916	Пружинная шайба	3
34	A590916	Пружинная шайба	9
35	M111232	Болт	3
36	A590912	Пружинная шайба	3
37	4087732	Уплотнительное кольцо	4
37	4102191	Уплотнительное кольцо	4
38	J75481	Штуцер	9
39	4074008	Пылезащитное уплотнение	4
40	4078296	Шланг	2
41	4095761	Защита шланга	2
42	94-1305	Адаптер	2
43	4073052	Шайба	2
