Управление двигателем — HITACHI UH171

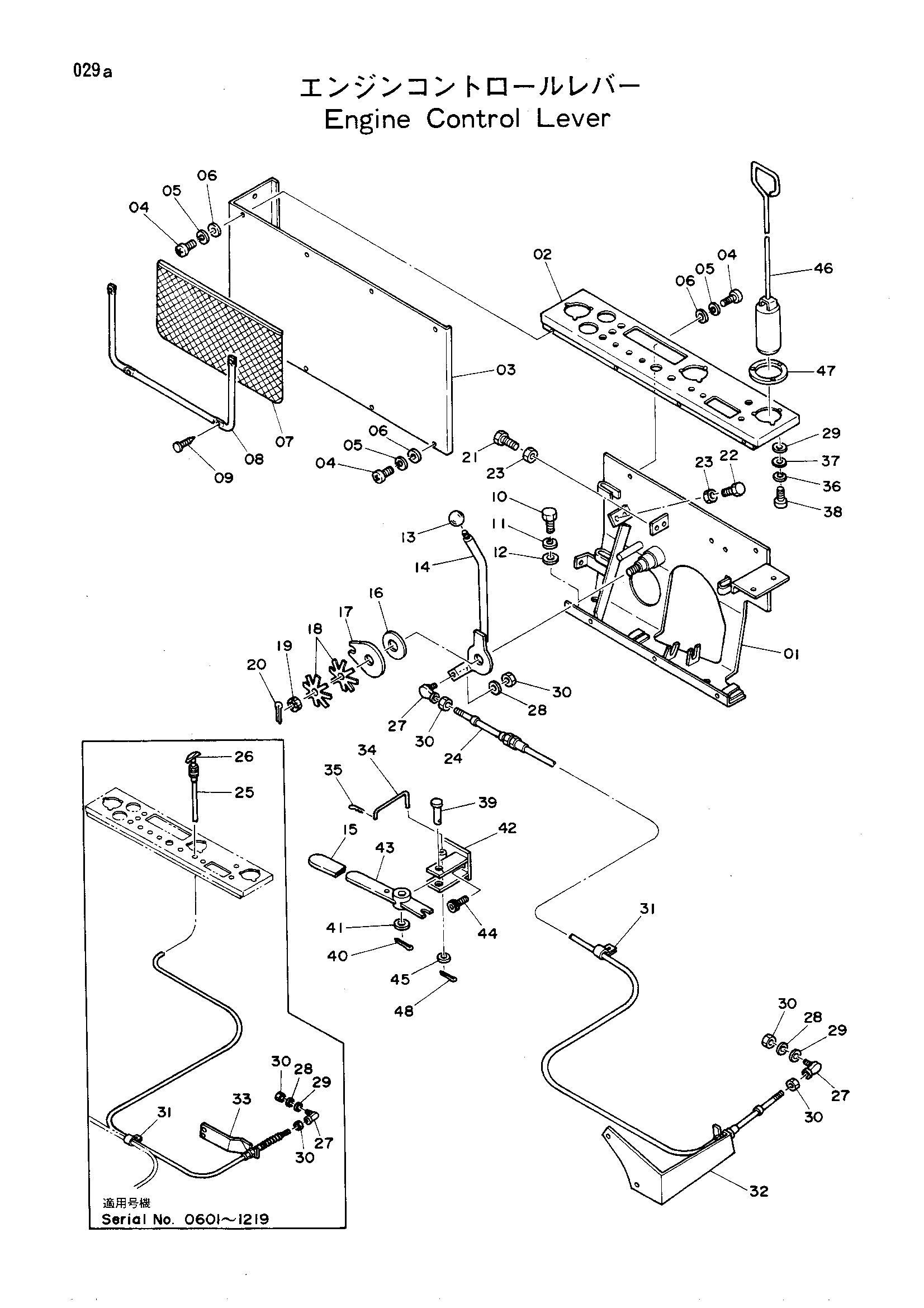

Заводская схема «Управление двигателем» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9016056 | Измеритель плата в сборе | 1 | |
| 9045810 | Измеритель плата в сборе | 1 | |
| 01 | 7003727 | Стойка | 1 |
| 02 | 7003728 | Панель | 1 |
| 02 | 7011789 | Панель | 1 |
| 03 | 2005520 | Крышка | 1 |
| 04 | M430613 | Винт | 11 |
| 05 | A590906 | Пружинная шайба | 11 |
| 06 | A590106 | Шайба | 11 |
| 07 | 4507582 | Поккет | 1 |
| 08 | 4507583 | Направляющая | 1 |
| 09 | 4510986 | Винт | 4 |
| 10 | M111016 | Болт | 3 |
| 11 | A590910 | Пружинная шайба | 3 |
| 12 | A590110 | Шайба | 3 |
| 13 | 499845 | Рукоятка | 1 |
| 14 | 8006557 | Рычаг | 1 |
| 15 | 484909 | Колпачок | 1 |
| 16 | 428770 | Диск | 1 |
| 17 | 4053155 | Пластина | 1 |
| 18 | 4502974 | Пружина флусх | 2 |
| 19 | M631619 | Корончатая гайка | 1 |
| 20 | A764032 | Шплинт | 1 |
| 21 | M111056 | Болт | 1 |
| 22 | M111032 | Болт | 1 |
| 23 | M501008 | Гайка | 2 |
| 24 | 4053235 замена: 4110574 | Трос управления | 1 |
| 24 | 4110574 | Трос управления | 1 |
| 25 | 4085754 замена: 4110575 | Трос управления | 1 |
| 25 | 4110575 | Трос управления | 1 |
| 26 | 4089563 | Рукоятка | 1 |
| 27 | 4056016 | Шарнир | 2 |
| 27 | 4056016 | Шарнир | 3 |
| 28 | A590905 | Пружинная шайба | 2 |
| 28 | A590905 | Пружинная шайба | 3 |
| 29 | A590105 | Шайба | 4 |
| 29 | A590105 | Шайба | 5 |
| 30 | M500504 | Гайка | 4 |
| 30 | M500504 | Гайка | 6 |
| 31 | D46960 | Зажим трубка | 1 |
| 32 | 3011182 | Кронштейн | 1 |
| 33 | 3009579 замена: 3016903 | Кронштейн | 1 |
| 33 | 3016903 | Кронштейн | 1 |
| 34 | 4083882 | Штанга | 1 |
| 35 | 4022697 | Стопорный палец | 1 |
| 36 | A590903 | Пружинная шайба | 3 |
| 37 | A590103 | Шайба | 3 |
| 38 | M430308 | Винт | 3 |
| 39 | 4073020 | Палец | 1 |
| 40 | A764022 | Шплинт | 1 |
| 41 | A590114 | Шайба | 1 |
| 42 | 9708535 | Кронштейн | 1 |
| 43 | 9708536 | Рычаг | 1 |
| 44 | M341016 | Болт с внутренним шестигранником | 2 |
| 45 | A590108 | Шайба | 1 |
| 46 | 9706389 | Блокировка поворот | 1 |
| 47 | 4053154 | Пластина | 1 |
| 48 | A762013 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
