Каталог запчастей HITACHI
Трубопроводы системы смазки (удлинённый рукоять) — HITACHI UH171

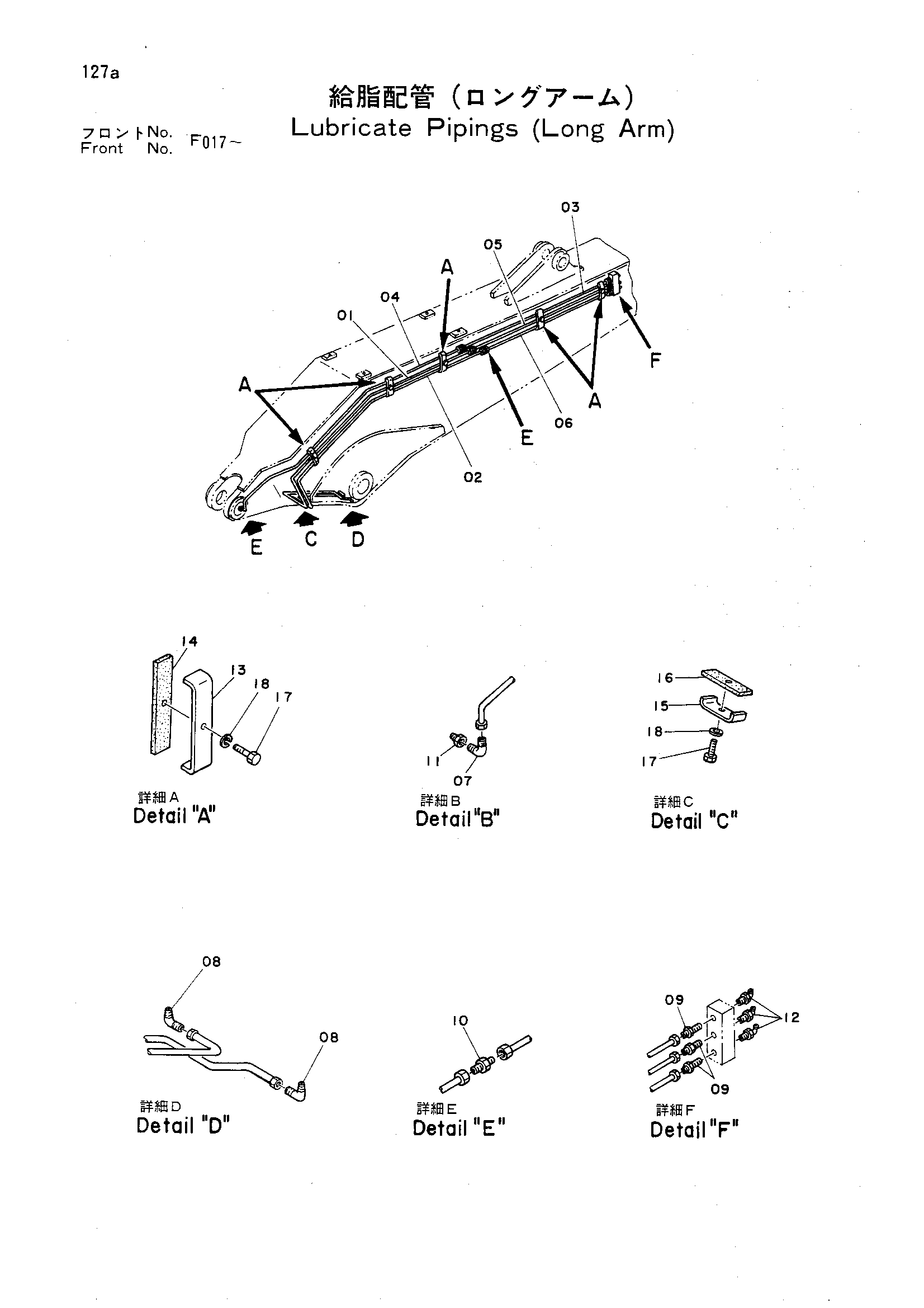

Заводская схема «Трубопроводы системы смазки (удлинённый рукоять)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3019467 замена: 3027237 | Трубка | 1 |
| 01 | 3019467 замена: 4130169 | Трубка | 1 |
| 01 | 3019467 замена: 4130174 | Трубка | 1 |
| 01 | 3019467 замена: 4130192 | Трубка | 1 |
| 01 | 3019467 замена: 4148407 | Трубка | 1 |
| 01 | 3027237 | Трубка | 1 |
| 02 | 3019466 замена: 3027236 | Трубка | 1 |
| 02 | 3019466 замена: 4130169 | Трубка | 1 |
| 02 | 3019466 замена: 4130174 | Трубка | 1 |
| 02 | 3019466 замена: 4130192 | Трубка | 1 |
| 02 | 3019466 замена: 4148408 | Трубка | 1 |
| 02 | 3027236 | Трубка | 1 |
| 03 | 4110758 замена: 4130169 | Трубка | 1 |
| 03 | 4110758 замена: 4130175 | Трубка | 1 |
| 03 | 4110758 замена: 4130192 | Трубка | 1 |
| 03 | 4110758 замена: 4148405 | Трубка | 1 |
| 03 | 4110758 замена: 4148406 | Трубка | 1 |
| 03 | 4148405 | Трубка | 1 |
| 04 | 4110759 замена: 4130169 | Трубка | 1 |
| 04 | 4110759 замена: 4130175 | Трубка | 1 |
| 04 | 4110759 замена: 4130192 | Трубка | 1 |
| 04 | 4110759 замена: 4148405 | Трубка | 1 |
| 04 | 4110759 замена: 4148406 | Трубка | 1 |
| 04 | 4148406 | Трубка | 1 |
| 05 | 4110760 замена: 3027237 | Трубка | 1 |
| 05 | 4110760 замена: 4130169 | Трубка | 1 |
| 05 | 4110760 замена: 4130174 | Трубка | 1 |
| 05 | 4110760 замена: 4130192 | Трубка | 1 |
| 05 | 4110760 замена: 4148407 | Трубка | 1 |
| 05 | 4148407 | Трубка | 1 |
| 06 | 4110761 замена: 3027236 | Трубка | 1 |
| 06 | 4110761 замена: 4130169 | Трубка | 1 |
| 06 | 4110761 замена: 4130174 | Трубка | 1 |
| 06 | 4110761 замена: 4130192 | Трубка | 1 |
| 06 | 4110761 замена: 4148408 | Трубка | 1 |
| 06 | 4148408 | Трубка | 1 |
| 07 | 4045430 | Штуцер трубки | 1 |
| 07 | 4130175 | Штуцер трубки | 1 |
| 08 | 4068302 | Штуцер трубки | 2 |
| 08 | 4130174 | Штуцер трубки | 2 |
| 09 | 4038673 | Штуцер трубки | 3 |
| 09 | 4130169 | Штуцер трубки | 3 |
| 10 | 4068385 | Штуцер трубки | 3 |
| 10 | 4130192 | Штуцер трубки | 3 |
| 11 | 4031492 | Адаптер.с | 1 |
| 12 | J75481 | Штуцер | 3 |
| 13 | 4032158 | Хомут | 5 |
| 14 | 4032159 | Резиновая прокладка | 5 |
| 15 | 4032160 | Хомут | 1 |
| 16 | 4032161 | Манжета | 1 |
| 17 | M111228 | Болт | 6 |
| 18 | A590912 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
