Гидроцилиндр рукояти <погрузчик> — HITACHI UH171

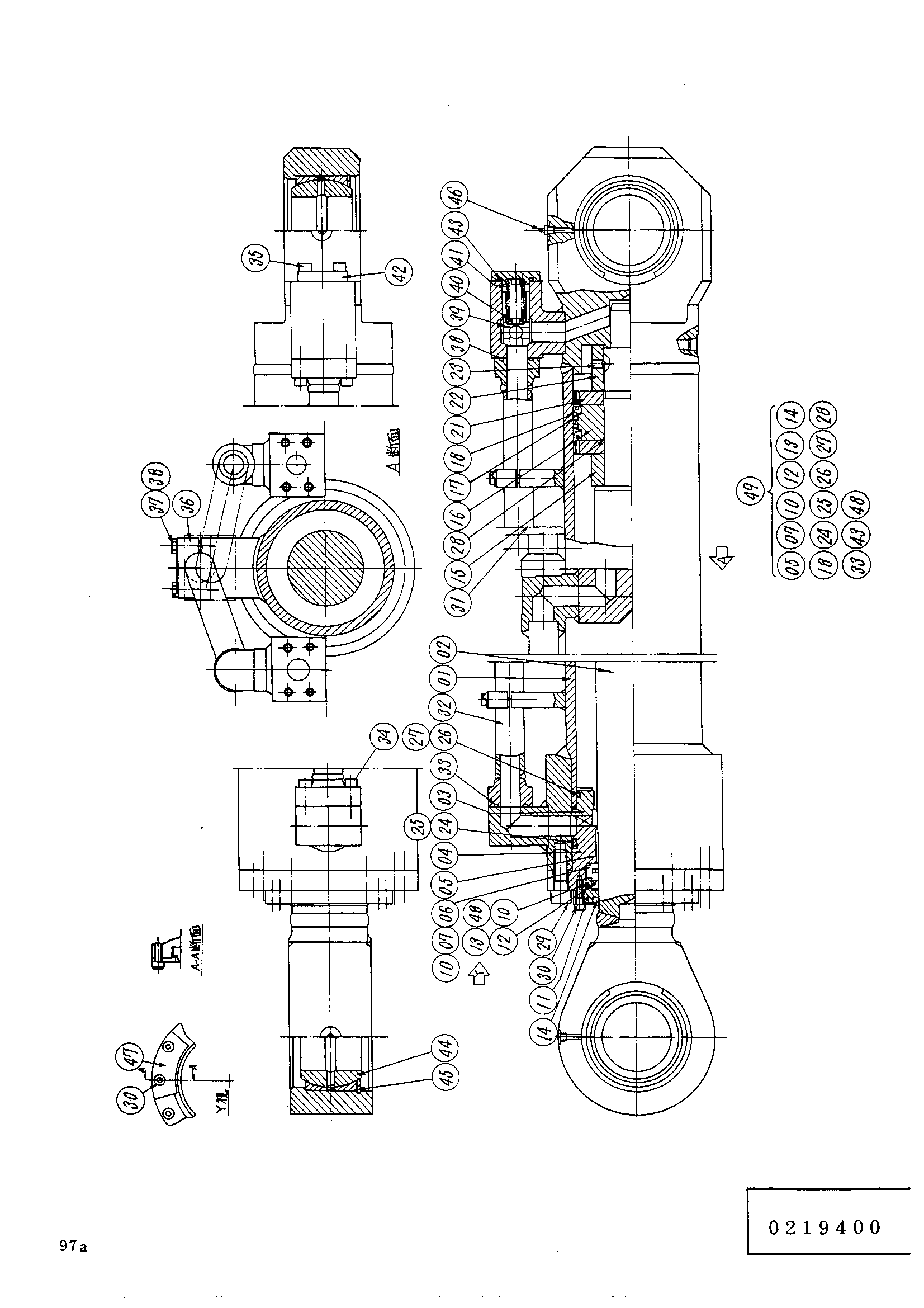

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3024184 замена: 3025212 | Гидроцилиндр рукоять | 1 | |
| 01 | 3016105 замена: 0133103 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0144909 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0158883 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0166003 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0166004 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0166009 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0166010 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0166011 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0166012 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0191420 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0191428 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0212901 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0212902 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0212903 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0212904 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0212905 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0212906 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0212907 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 0212908 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 4087852 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 955612 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: 985098 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: A811135 | Трубка гидроцилиндр | 1 |
| 01 | 3016105 замена: M121250 | Трубка гидроцилиндр | 1 |
| 02 | 4094879 | Шток поршня | 1 |
| 03 | 4094881 | Проставка | 1 |
| 04 | 3016090 | Головка гидроцилиндр | 1 |
| 05 | 4505059 | Втулка | 1 |
| 06 | 0165701 | Держатель | 1 |
| 07 | 0165702 | Кольцо | 1 |
| 10 | A811140 | Уплотнительное кольцо | 2 |
| 11 | 0219401 | Держатель | 1 |
| 12 | 4069701 | U-образная манжета | 1 |
| 13 | 4094816 | Опорное кольцо | 1 |
| 14 | 4094812 | Грязесъёмное кольцо | 1 |
| 15 | 4094878 | Кольцо амортизатор | 1 |
| 16 | 4094805 | Поршень | 1 |
| 17 | 4094807 | Поршневое кольцо | 2 |
| 18 | 0165703 | U-образная манжета | 2 |
| 19 | 0165704 | U-образная манжета | 1 |
| 20 | 0132602 | Хеел нейлоновый | 1 |
| 21 | 0219402 | Держатель | 2 |
| 22 | 4069703 | Гайка | 1 |
| 23 | 4061765 | Установочный винт | 1 |
| 24 | 4094815 | Уплотнительное кольцо | 1 |
| 25 | 4094811 | Опорное кольцо | 1 |
| 26 | 4039659 | Уплотнительное кольцо | 1 |
| 27 | 4094817 | Опорное кольцо | 1 |
| 28 | A811080 | Уплотнительное кольцо | 1 |
| 29 | 4094801 | Болт с внутренним шестигранником | 12 |
| 30 | M341036 | Болт с внутренним шестигранником | 12 |
| 31 | 4016103 | Трубка | 1 |
| 32 | 0219403 | Трубка | 1 |
| 33 | 4035037 | Уплотнительное кольцо | 2 |
| 34 | M341245 | Болт с внутренним шестигранником | 8 |
| 35 | M341236 | Болт с внутренним шестигранником | 4 |
| 36 | 4094876 | Хомут трубки | 2 |
| 37 | M111245 | Болт | 4 |
| 38 | 4094875 | Шайба | 2 |
| 39 | 4094880 | Клапан словретурн | 1 |
| 40 | 4063807 | Пружина направляющая | 2 |
| 41 | 4094877 | Пружина | 1 |
| 42 | 4063808 | Пробка | 1 |
| 43 | 4506935 | Уплотнительное кольцо | 1 |
| 44 | 4055868 | Подшипник SPH. | 2 |
| 45 | 4061797 | Стопорное кольцо | 2 |
| 46 | 4009445 | Штуцер | 1 |
| 47 | 0219404 | Пластина | 3 |
| 48 | 0219405 | Опорное кольцо | 1 |
| 49 | 4153238 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
