Гидроцилиндр стрелы (правый) — HITACHI UH171

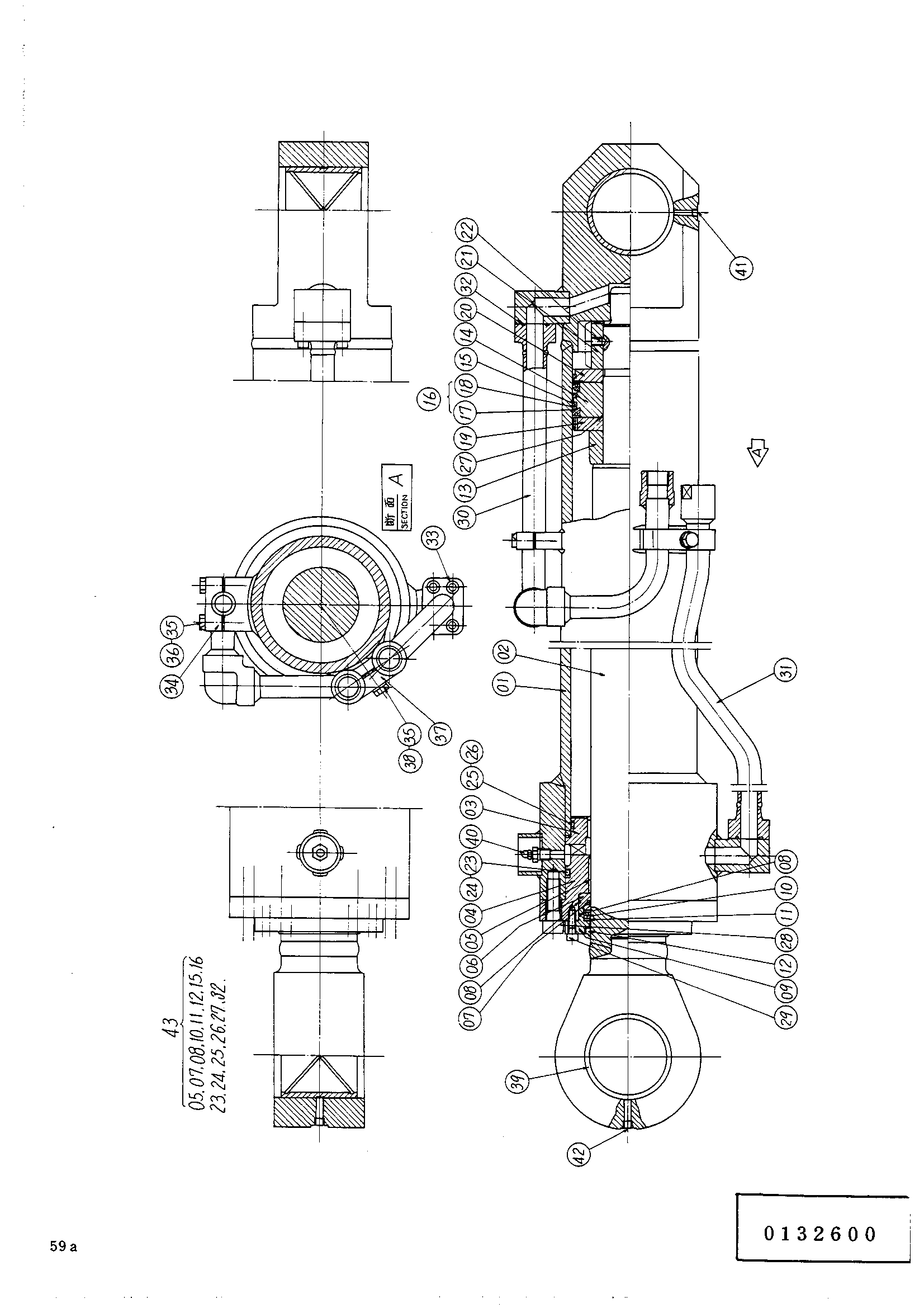

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3014039 замена: 3013801 | Гидроцилиндр стрела | 1 | |
| 01 | 3016089 замена: 0132801 | Трубка гидроцилиндр | 1 |
| 01 | 3016089 замена: 0132802 | Трубка гидроцилиндр | 1 |
| 01 | 3016089 замена: 0132803 | Трубка гидроцилиндр | 1 |
| 01 | 3016089 замена: 0132804 | Трубка гидроцилиндр | 1 |
| 01 | 3016089 замена: 3016096 | Трубка гидроцилиндр | 1 |
| 01 | 3016089 замена: 3016098 | Трубка гидроцилиндр | 1 |
| 01 | 3016089 замена: 4094843 | Трубка гидроцилиндр | 1 |
| 01 | 3016089 замена: 4099514 | Трубка гидроцилиндр | 1 |
| 01 | 3016089 замена: 4115107 | Трубка гидроцилиндр | 1 |
| 02 | 4094802 | Шток поршня | 1 |
| 03 | 4094806 | Проставка | 1 |
| 04 | 3016090 | Головка гидроцилиндр | 1 |
| 05 | 4505059 | Втулка | 1 |
| 06 | 4094813 | Держатель | 1 |
| 07 | 4094814 | Уплотнительное кольцо | 1 |
| 08 | A811140 | Уплотнительное кольцо | 2 |
| 09 | 4094804 | Держатель | 1 |
| 10 | 4069701 | U-образная манжета | 1 |
| 11 | 4094816 | Опорное кольцо | 1 |
| 12 | 4094812 | Грязесъёмное кольцо | 1 |
| 13 | 4094810 | Кольцо амортизатор | 1 |
| 14 | 4094805 | Поршень | 1 |
| 15 | 4094807 | Поршневое кольцо | 3 |
| 16 | 4094809 | U-образная манжета | 2 |
| 17 | 0132601 | U-образная манжета | 1 |
| 18 | 0132602 | Хеел нейлоновый | 1 |
| 19 | 4094818 | Держатель | 1 |
| 20 | 4094808 | Держатель | 1 |
| 21 | 4069703 | Гайка | 1 |
| 22 | 4061765 | Установочный винт | 1 |
| 23 | 4094815 | Уплотнительное кольцо | 1 |
| 24 | 4094811 | Опорное кольцо | 1 |
| 25 | 4039659 | Уплотнительное кольцо | 1 |
| 26 | 4094817 | Опорное кольцо | 2 |
| 27 | A811080 | Уплотнительное кольцо | 1 |
| 28 | 4094801 | Болт с внутренним шестигранником | 12 |
| 29 | M341036 | Болт с внутренним шестигранником | 12 |
| 30 | 3016088 | Трубка | 1 |
| 31 | 3016091 | Трубка | 1 |
| 32 | 939306 замена: 4070049 | Уплотнительное кольцо | 2 |
| 33 | M341045 | Болт с внутренним шестигранником | 8 |
| 34 | 0137504 | Хомут трубки | 1 |
| 35 | M121245 | Болт | 3 |
| 36 | 0137505 | Стопорная шайба | 1 |
| 37 | 4094799 | Хомут трубки | 1 |
| 38 | A590012 замена: A590912 | Пружинная шайба | 1 |
| 39 | 4094800 | Втулка | 2 |
| 40 | 4059391 | Воздушный клапан | 1 |
| 41 | 94-2010 | Пробка | 1 |
| 42 | 94-2011 | Пробка | 1 |
| 43 | 4094852 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
