Пилотный клапан — HITACHI UH171

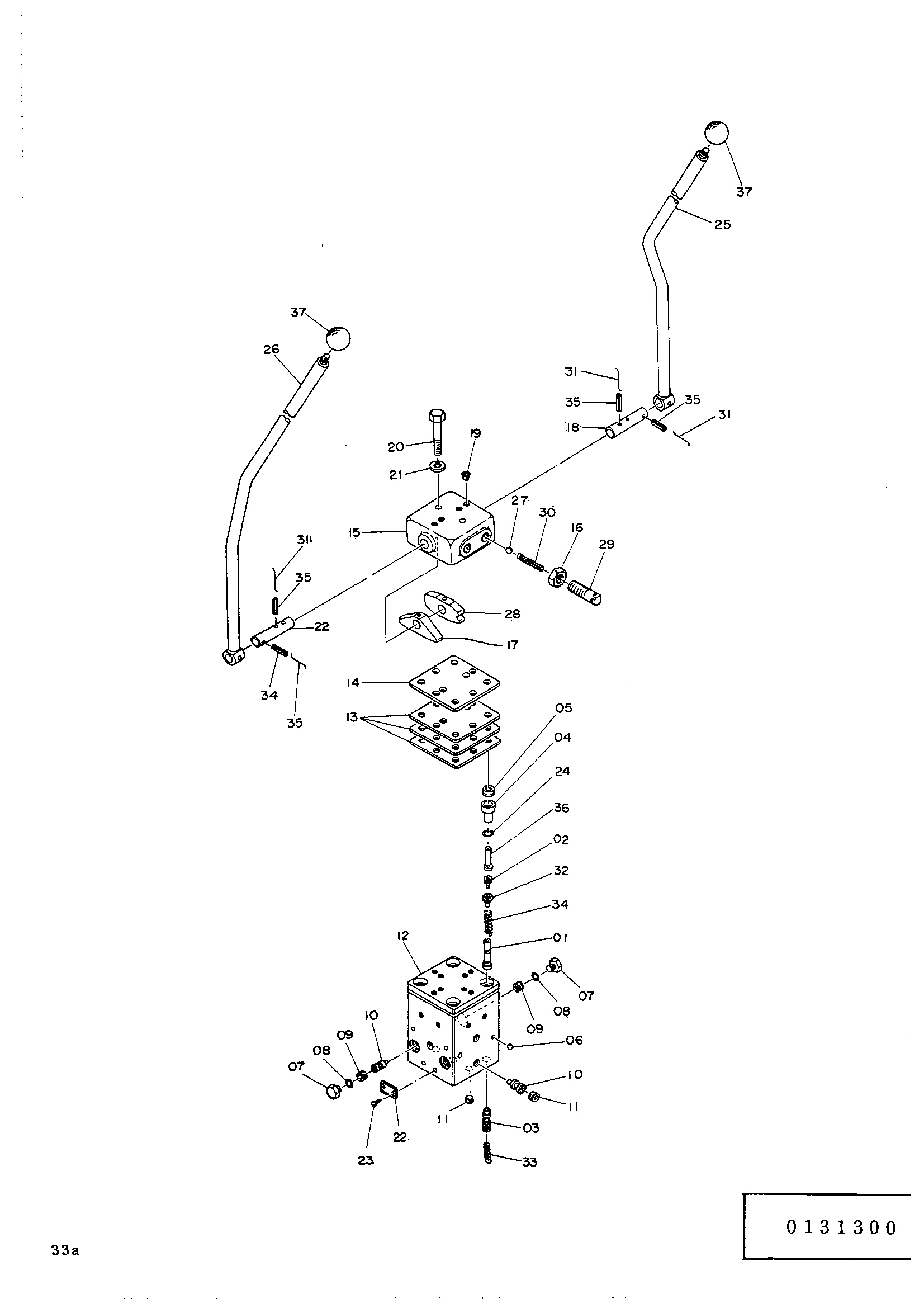

Заводская схема «Пилотный клапан» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9402724	Пилотный клапан	1
01	4509489	Держатель пружина	4
02	4509483	Болт с внутренним шестигранником	4
03	4509479	Золотник	4
04	4509487	Разъём	4
05	4506377	Манжета	4
06	4009412	Шарик	8
07	4506317	Пробка	4
08	957366	Уплотнительное кольцо	4
09	4506316	Штуцер	4
10	4509480	Золотник	3
11	4012541	Пробка	4
12	1500405	Корпус	1
13	4032452	Регулировочная шайба	3
14	4032453	Пластина	1
15	2500880	Корпус	1
16	M561610	Гайка	2
17	4509538	Кулачок	2
18	4510947	Палец	2
19	4012542	Пробка	4
20	M201063	Болт	2
21	A590910	Пружинная шайба	2
22	4506435	Информационная табличка	1
23	M492564	Приводной винт	2
24	4509180	Уплотнительное кольцо	4
25	7501024	Рычаг	1
26	7501022	Рычаг	1
27	971473	Шарик	2
28	4031483	Детент	2
29	4031484	Направляющая	2
30	4031485	Пружина	2
31	4034774	Провод	4
32	4511016	Втулка	4
33	4036025	Пружина	4
34	4036026	Пружина	4
35	4027427	Пружинный штифт	6
36	9402586	Толкатель	4
37	445412	Рукоятка	2

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
