Центральный коллектор — HITACHI UH171

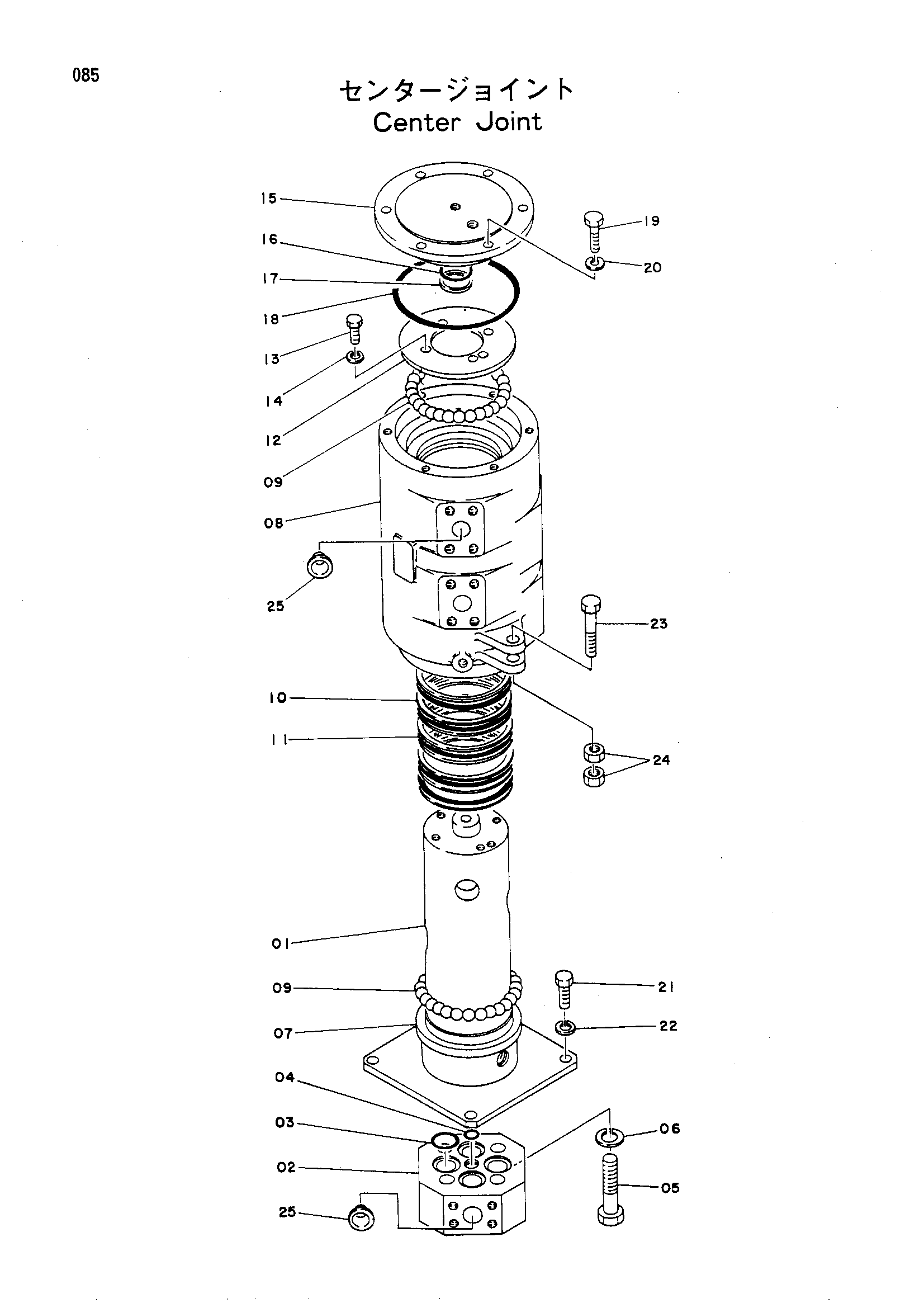

Заводская схема «Центральный коллектор» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9021469 | Центральный коллектор | 1 | |
| 01 | 9021141 | Шпиндель | 1 |
| 02 | 3010991 | Блок | 1 |
| 03 | A811035 | Уплотнительное кольцо | 4 |
| 04 | 4506416 | Уплотнительное кольцо | 1 |
| 05 | M112000 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 07 | 4070976 | Проставка | 1 |
| 08 | 1002343 | Корпус | 1 |
| 09 | 972658 | Шарик | 57 |
| 10 | 4031028 | Опорное кольцо | 8 |
| 11 | 4076651 | Уплотнительное кольцо | 5 |
| 12 | 4070977 | Пластина | 1 |
| 13 | M121222 | Болт | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 15 | 2007745 | Крышка | 1 |
| 16 | 992444 | Уплотнительное кольцо | 1 |
| 17 | 4070998 | Опорное кольцо | 1 |
| 18 | A811170 | Уплотнительное кольцо | 1 |
| 19 | M211236 | Болт | 6 |
| 20 | A590912 | Пружинная шайба | 6 |
| 21 | M111632 | Болт | 4 |
| 22 | A590916 | Пружинная шайба | 4 |
| 23 | M111680 | Болт | 1 |
| 24 | M501613 | Гайка | 2 |
| 25 | 4503414 | Колпачок | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
