Гидролинии рабочего оборудования (удлинённый рукоять) — HITACHI UH171

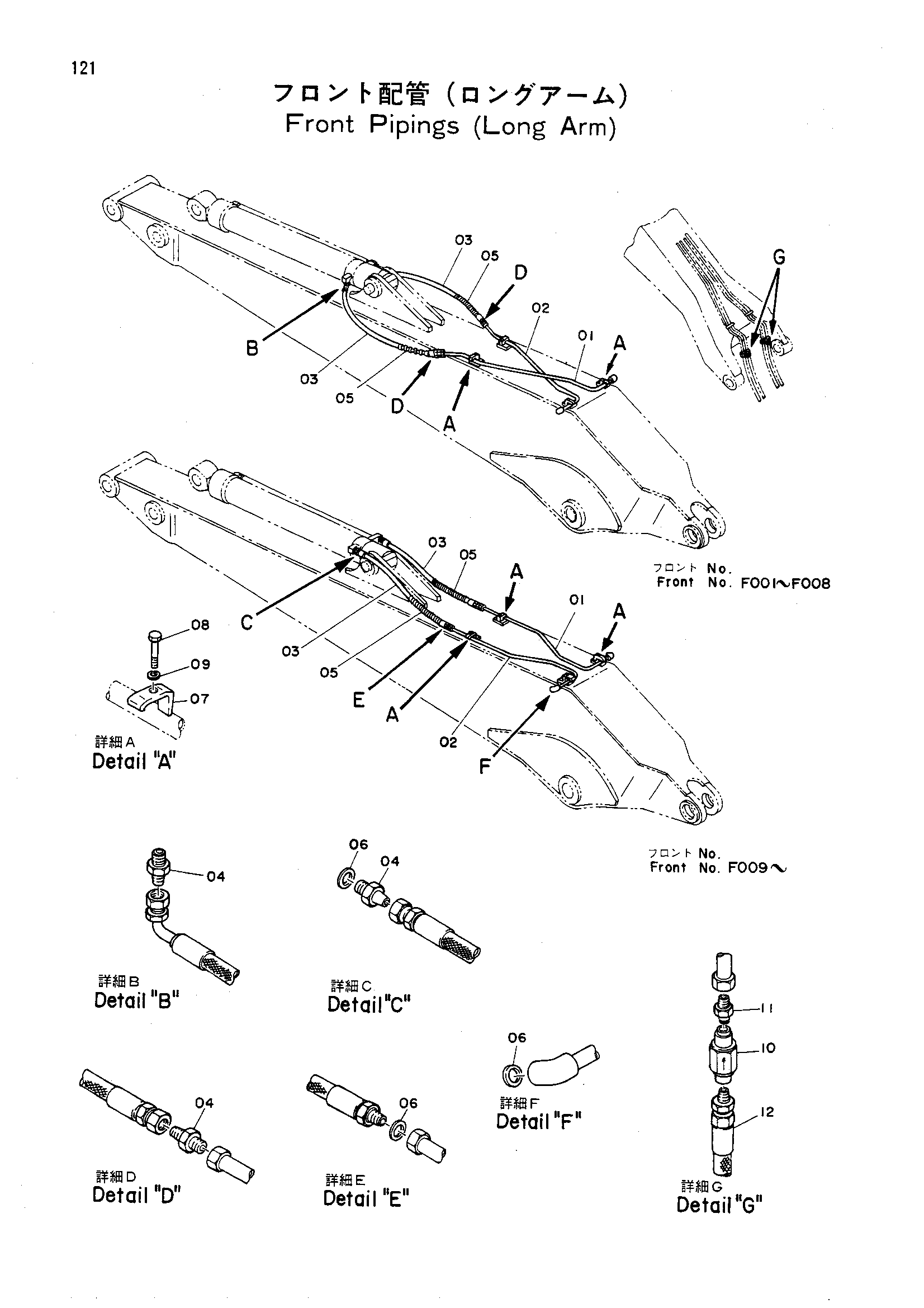

Заводская схема «Гидролинии рабочего оборудования (удлинённый рукоять)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8016571 | Трубка | 1 |
| 01 | 8017820 | Трубка | 1 |
| 02 | 8016572 | Трубка | 1 |
| 02 | 8017821 | Трубка | 1 |
| 03 | 4071193 | Шланг | 2 |
| 03 | 4092275 | Шланг | 2 |
| 04 | 94-1305 | Адаптер | 4 |
| 05 | 4044420 | Защитный кожух | 2 |
| 05 | 4058443 | Защита шланга | 2 |
| 06 | 4073052 | Шайба | 6 |
| 07 | 4053598 | Хомут трубки | 4 |
| 08 | M111263 | Болт | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 10 | 4041432 | Клапан | 2 |
| 11 | 94-1705 | Адаптер | 2 |
| 12 | 4064949 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
