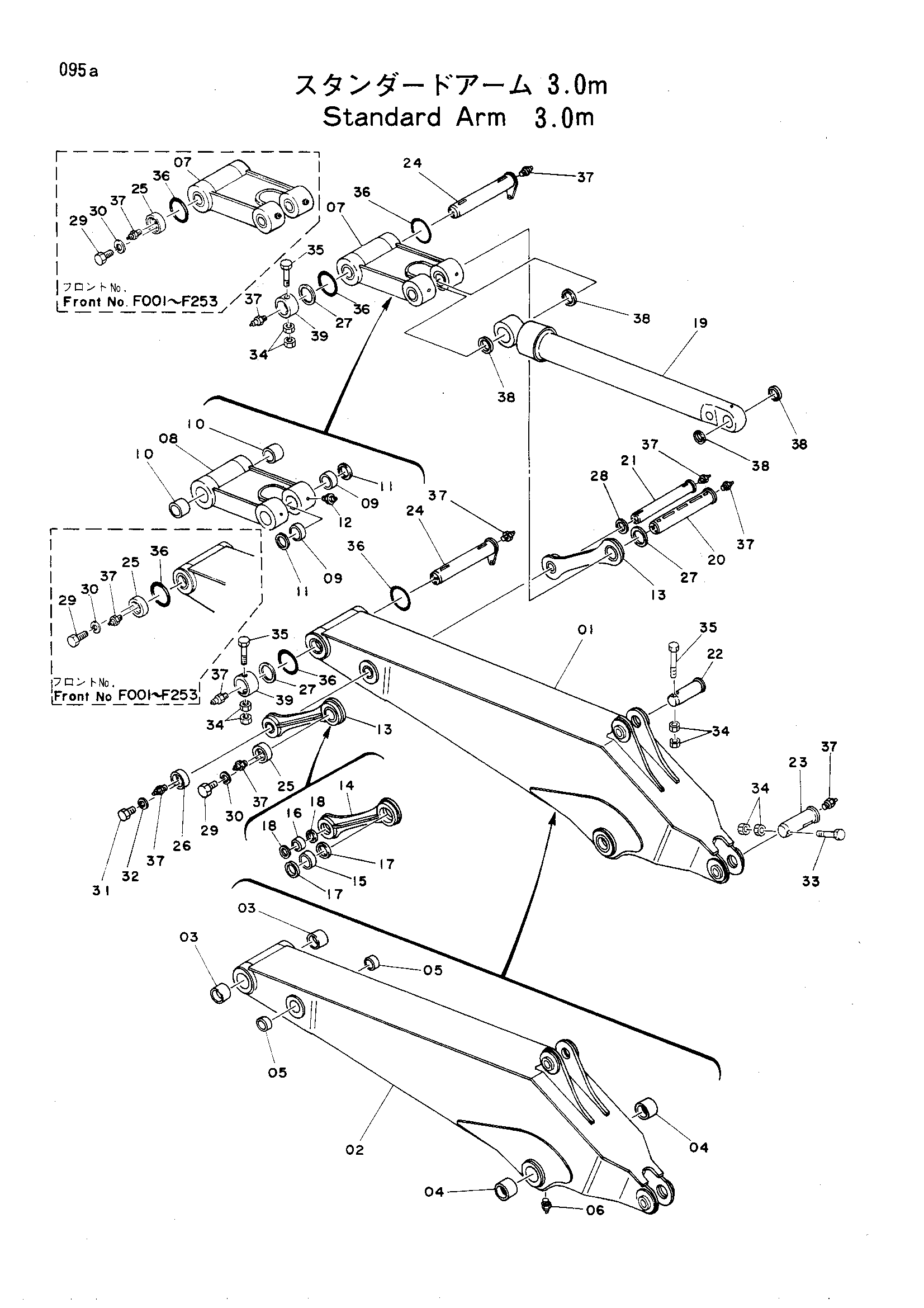

Стандарт рукоять (3.0M) — HITACHI UH171

Заводская схема «Стандарт рукоять (3.0M)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9026362	Рукоять	1
01	9035651	Рукоять	1
02	6003025	Рукоять	1
02	6003866	Рукоять	1
03	4074005 замена: 4110518	Втулка	2
03	4110518	Втулка	2
04	4085468	Втулка	2
05	4070364	Втулка	2
06	J75481	Штуцер	2
07	9022305	Тяга A	1
07	9035673	Тяга A	1
08	8010897	Тяга	1
08	8017250	Тяга	1
09	4074004	Втулка	4
10	4074005	Втулка	2
11	4074008	Пылезащитное уплотнение	4
12	J75481	Штуцер	2
13	9026363	Тяга B	2
14	8013223	Тяга	1
15	4074004	Втулка	1
16	4070364	Втулка	1
17	4074008	Пылезащитное уплотнение	2
18	4067901	Пылезащитное уплотнение	2
19	3014042	Гидроцилиндр ковша	1
19	3020664 замена: 3026268	Гидроцилиндр ковша	1
19	3026268	Гидроцилиндр ковша	1
20	3011647	Палец	1
21	3013929	Палец	1
22	3014037	Палец	1
23	3013931	Палец	1
24	9708754	Палец	2
24	9712701	Палец	2
25	9706491	Ограничитель	1
25	9706491	Ограничитель	3
26	9707705	Ограничитель	1
27	4074002	Пластина	1
27	4074002	Пластина	3
28	4075448	Проставка	1
29	M111632	Болт	3
29	M111632	Болт	9
30	A590916	Пружинная шайба	3
30	A590916	Пружинная шайба	9
31	M111232	Болт	3
32	A590912	Пружинная шайба	3
33	M121605	Болт	1
34	M511613	Гайка	4
34	M511613	Гайка	8
35	M121604	Болт	1
35	M121604	Болт	3
36	4087732	Уплотнительное кольцо	4
36	4102191	Уплотнительное кольцо	4
37	J75481	Штуцер	9
38	4074008	Пылезащитное уплотнение	4
39	499330	Ограничитель	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
