Рама — HITACHI UH171

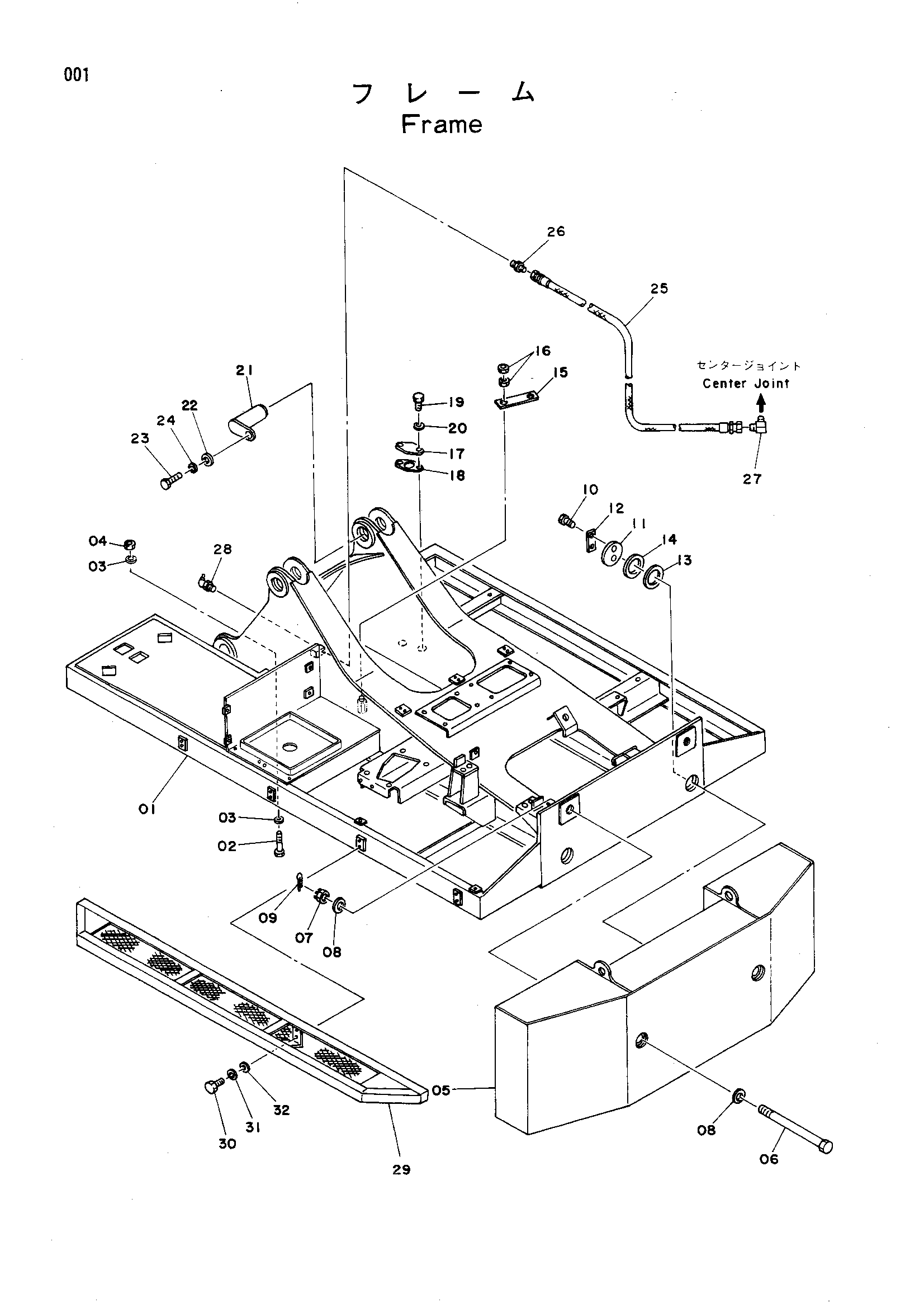

Заводская схема «Рама» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000688 | Рама основной | 1 |
| 02 | 4071405 | Болт | 37 |
| 02 | 4071405 | Болт | 38 |
| 03 | 4085857 | Шайба | 58 |
| 03 | 4085857 | Шайба | 60 |
| 04 | M512734 | Гайка | 21 |
| 04 | M512734 | Гайка | 22 |
| 05 | 6003063 замена: 6005509 | Противовес | 1 |
| 05 | 6003063 | Противовес | 1 |
| 05 | 6005509 | Противовес | 1 |
| 05 | 6005509 | Противовес | 1 |
| 06 | 4058328 | Болт | 2 |
| 07 | 4508937 | Корончатая гайка | 2 |
| 08 | 4103743 | Шайба | 4 |
| 09 | A768080 | Шплинт | 2 |
| 10 | M112456 | Болт | 4 |
| 11 | 4070953 | Пластина | 2 |
| 12 | 4070952 | Стопорная шайба | 2 |
| 13 | 4070951 | Регулировочная шайба | 6 |
| 14 | 4071071 | Регулировочная шайба | 2 |
| 15 | 4070950 | Тяга | 1 |
| 16 | M501613 | Гайка | 2 |
| 17 | 4070948 | Крышка | 1 |
| 18 | 4070949 | Манжета | 1 |
| 19 | M111020 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | 9708771 | Палец | 4 |
| 22 | 4040826 | Шайба | 4 |
| 23 | M112040 | Болт | 4 |
| 24 | A590920 | Пружинная шайба | 4 |
| 25 | 4043584 | Шланг | 1 |
| 26 | 94-1301 | Адаптер | 1 |
| 27 | 94-1401 | Угловой штуцер | 1 |
| 28 | J75581 | Штуцер | 1 |
| 29 | 7006345 | Ступень | 1 |
| 30 | M111225 | Болт | 8 |
| 31 | A590912 | Пружинная шайба | 8 |
| 32 | A590112 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
