Погрузчик гидролинии рабочего оборудования (нижний думпинг)<погрузчик> — HITACHI UH171

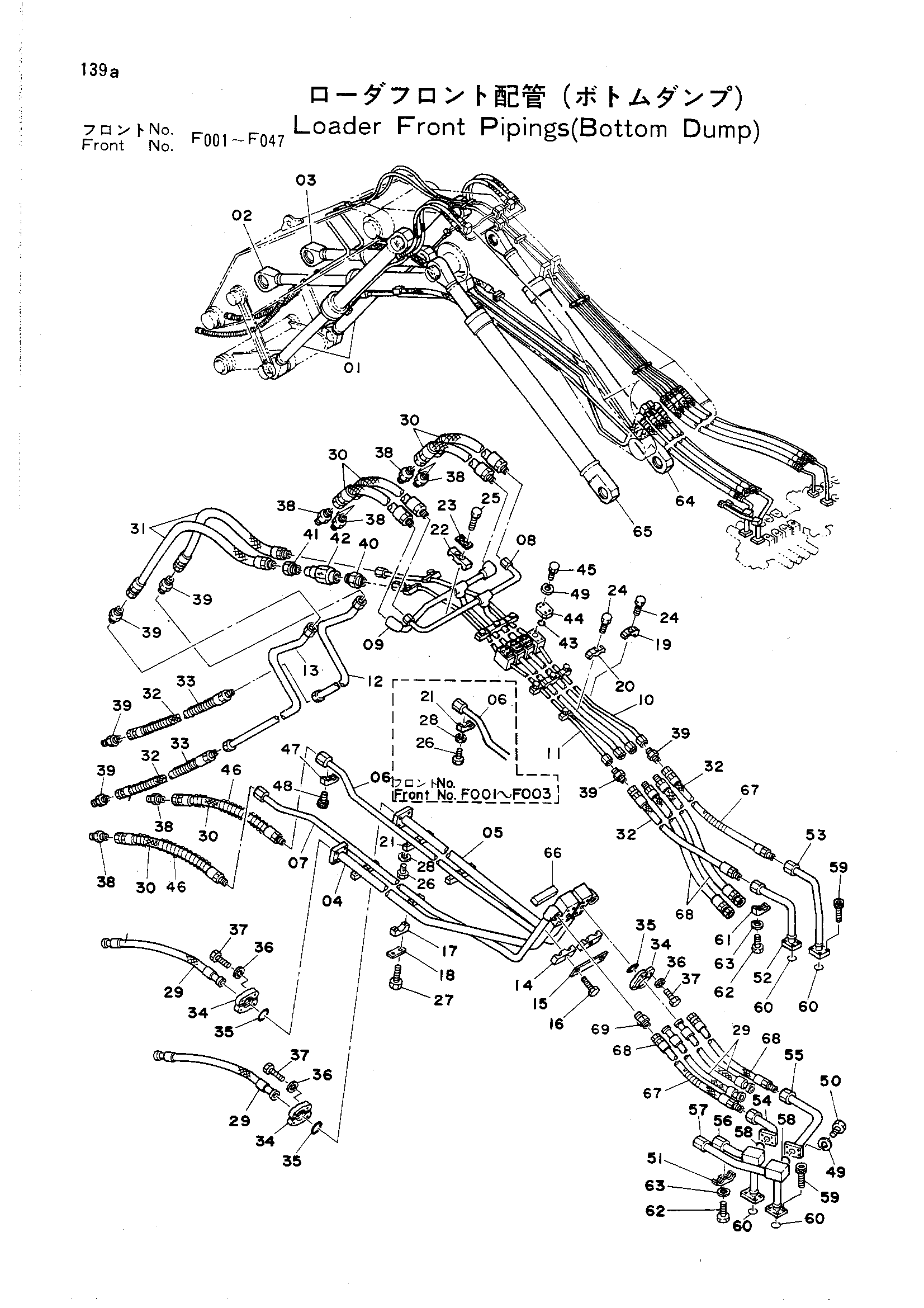

Заводская схема «Погрузчик гидролинии рабочего оборудования (нижний думпинг)<погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3013790	Гидроцилиндр. наклон	2
02	3013792	Гидроцилиндр рукояти	1
03	3013793	Гидроцилиндр. уровень	1
04	8010442 замена: 4082742	Трубка	1
04	8010442 замена: 8014994	Трубка	1
04	8010442 замена: M111671	Трубка	1
04	8014994	Трубка	1
05	8010441 замена: 4082742	Трубка	1
05	8010441 замена: 8014993	Трубка	1
05	8010441 замена: M111671	Трубка	1
05	8014993	Трубка	1
06	8010444 замена: 8015080	Трубка	1
06	8015080	Трубка	1
06	8015080	Трубка	1
07	8010443 замена: 8015079	Трубка	1
07	8015079	Трубка	1
07	8015079	Трубка	1
08	8012623	Трубка	1
09	8012624	Трубка	1
10	8012625	Трубка	1
11	8012626	Трубка	1
12	8013323	Трубка	1
13	8013324	Трубка	1
14	4082742	Хомут	2
14	4092012	Хомут	2
15	441064	Стопорная шайба	1
16	M111600	Болт	2
16	M111671	Болт	2
17	4058347	Хомут	4
18	D46612	Стопорная шайба	4
19	4053595	Хомут	14
20	4053599	Хомут	3
21	4053598	Хомут	4
21	4053598	Хомут	6
22	4082333	Хомут	1
23	442687	Стопорная шайба	1
24	M111250	Болт	14
25	M111256	Болт	2
26	M111263	Болт	7
26	M111263	Болт	9
27	M111271	Болт	8
28	A590912	Пружинная шайба	21
28	A590912	Пружинная шайба	23
29	4055257	Шланг	4
30	4064949	Шланг	6
31	4054384	Шланг	2
32	4055256	Шланг	4
33	4055189	Защита: шланг	2
34	4075853	Разъёмный фланец	16
35	4508805	Уплотнительное кольцо	8
36	A590912	Пружинная шайба	32
37	M351240	Болт	32
38	94-1305	Адаптер	6
39	94-1304	Адаптер	6
40	94-1911	Адаптер	1
41	94-1611	Переходник	1
42	4039714	Клапан	1
43	A811035	Уплотнительное кольцо	4
44	4073321	Фланец	4
45	M111036	Болт	16
46	4044420 замена: 4053617	Защитный кожух	2
46	4053617	Защитный кожух	2
46	4053617	Защитный кожух	2
47	4099252	Хомут трубки	2
48	M351236	Болт с внутренним шестигранником	2
49	A590910	Пружинная шайба	16
50	M351032	Болт	8
51	4053599	Хомут	1
52	8010447	Трубка	1
53	8010448	Трубка	1
54	8010449	Трубка	1
55	8010450	Трубка	1
56	7005470	Трубка	1
57	7005471	Трубка	1
58	A811040	Уплотнительное кольцо	2
59	4513287	Болт	16
60	A811035	Уплотнительное кольцо	4
61	4053598	Хомут	4
62	M111263	Болт	5
63	A590912	Пружинная шайба	5
64	3013801	Гидроцилиндр стрелы (правый)	1
65	3014038	Гидроцилиндр стрелы (левый)	1
66	4092011	Пластина	1
67	4044420	Защитный кожух	2
68	4054383	Шланг	4
69	94-1305	Адаптер	4
