Каталог запчастей HITACHI
Электрооборудование — HITACHI UH171

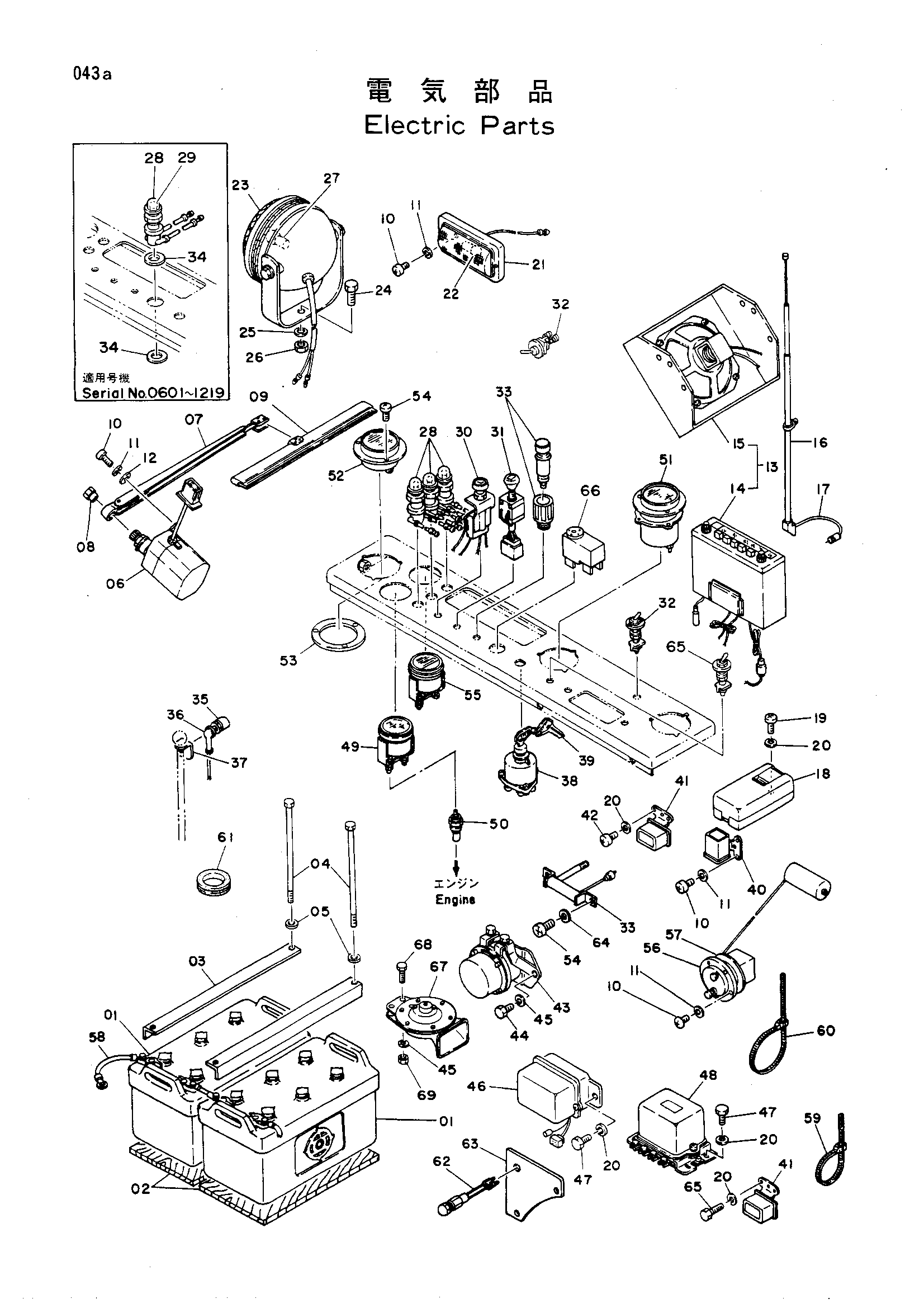

Заводская схема «Электрооборудование» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4503307 | Аккумулятор | 2 |
| 02 | 4509030 | Воод | 2 |
| 03 | 4060592 | Держатель | 4 |
| 04 | 4060593 | Болт | 8 |
| 05 | A590106 | Пружинная шайба | 8 |
| 06 | 4050475 | Гидромотор стеклоочиститель | 1 |
| 07 | 4050477 замена: 4050479 | Стеклоочиститель рукоять в сборе | 1 |
| 07 | 4050477 замена: 4101832 | Стеклоочиститель рукоять в сборе | 1 |
| 07 | 4050477 замена: 4101833 | Стеклоочиститель рукоять в сборе | 1 |
| 07 | 4101832 | Стеклоочиститель рукоять | 1 |
| 08 | 4050479 | Гайка | 1 |
| 08 | 4050479 | Гайка | 1 |
| 09 | 4101833 | Отвал стеклоочиститель | 1 |
| 09 | 4511185 замена: 4050479 | Отвал стеклоочиститель | 1 |
| 09 | 4511185 замена: 4101832 | Отвал стеклоочиститель | 1 |
| 09 | 4511185 замена: 4101833 | Отвал стеклоочиститель | 1 |
| 10 | M430510 | Винт | 11 |
| 11 | A590905 | Пружинная шайба | 11 |
| 12 | A590105 | Шайба | 2 |
| 13 | 4054017 | Радио в сборе | 1 |
| 14 | 4043976 | Радио | 1 |
| 15 | 4505037 | Динамик | 1 |
| 16 | 4032061 | Шток | 1 |
| 16 | 4123177 замена: 4032061 | Антенна | 1 |
| 16 | 4123177 замена: 4102096 | Антенна | 1 |
| 17 | 4054018 | Питатель | 1 |
| 17 | 4102096 | Питатель | 1 |
| 18 | 3000399 | Короб предохранитель | 1 |
| 19 | M430613 | Винт | 2 |
| 20 | A590906 | Пружинная шайба | 10 |
| 21 | 973204 | Фонарь кабина в сборе | 1 |
| 22 | 4001854 | Фонарь | 1 |
| 23 | 214771 | Фонарь головка в сборе | 2 |
| 24 | M101432 | Болт | 1 |
| 25 | A590914 | Пружинная шайба | 1 |
| 26 | M501411 | Гайка | 1 |
| 27 | 214770 | Фонарь | 1 |
| 28 | D910776 | Фонарь пилотный в сборе | 3 |
| 28 | D910776 | Фонарь пилотный в сборе | 4 |
| 29 | 4037223 | Фонарь | 1 |
| 30 | 445092 | Выключатель фонарь | 1 |
| 31 | 4009556 | Выключатель стеклоочиститель | 1 |
| 32 | 921037 | Выключатель | 2 |
| 33 | 4026605 замена: 4115360 | Лигхтер кигар | 1 |
| 33 | 4115360 | Лигхтер | 1 |
| 34 | 4055674 | Шайба | 2 |
| 35 | 487086 | Выключатель звуковой сигнал | 1 |
| 36 | 4511880 | Колпачок | 1 |
| 37 | 4512694 | Кронштейн | 1 |
| 38 | 4038458 | Выключатель стартер в сборе | 1 |
| 39 | 4507942 | Шпонка | 1 |
| 40 | 4038459 | Реле | 1 |
| 41 | 4505392 | Реле звуковой сигнал | 1 |
| 42 | M430610 | Винт | 2 |
| 43 | 4034634 | Реле аккумулятор | 1 |
| 44 | M200814 | Болт | 2 |
| 45 | A590908 | Пружинная шайба | 2 |
| 46 | 4515086 | Регулятор | 1 |
| 47 | M200613 | Болт | 6 |
| 48 | 4515085 | Реле защитный | 1 |
| 49 | 2005301 | Тхермометер | 1 |
| 50 | 4030594 | Блок | 1 |
| 51 | 2012654 | Измеритель хоур | 1 |
| 51 | 4504225 замена: 2012654 | Измеритель хоур | 1 |
| 52 | 992314 | Измеритель давление | 1 |
| 53 | 4053154 | Пластина | 1 |
| 54 | M430308 | Винт | 5 |
| 55 | 2005424 | Измеритель топливный | 1 |
| 56 | 4070346 | Поплавок | 1 |
| 57 | 4504289 | Манжета | 1 |
| 58 | 4070344 | Жгут проводов | 1 |
| 59 | 4055311 | Зажим | 15 |
| 60 | 4055312 | Зажим | 10 |
| 61 | 4509404 | Втулка | 6 |
| 62 | 4088868 | Выключатель | 1 |
| 63 | 4089833 | Кронштейн | 1 |
| 64 | A590903 | Пружинная шайба | 2 |
| 65 | 4132280 | Выключатель | 1 |
| 66 | 4130845 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
