Гидрораспределитель (левый) — HITACHI UH171

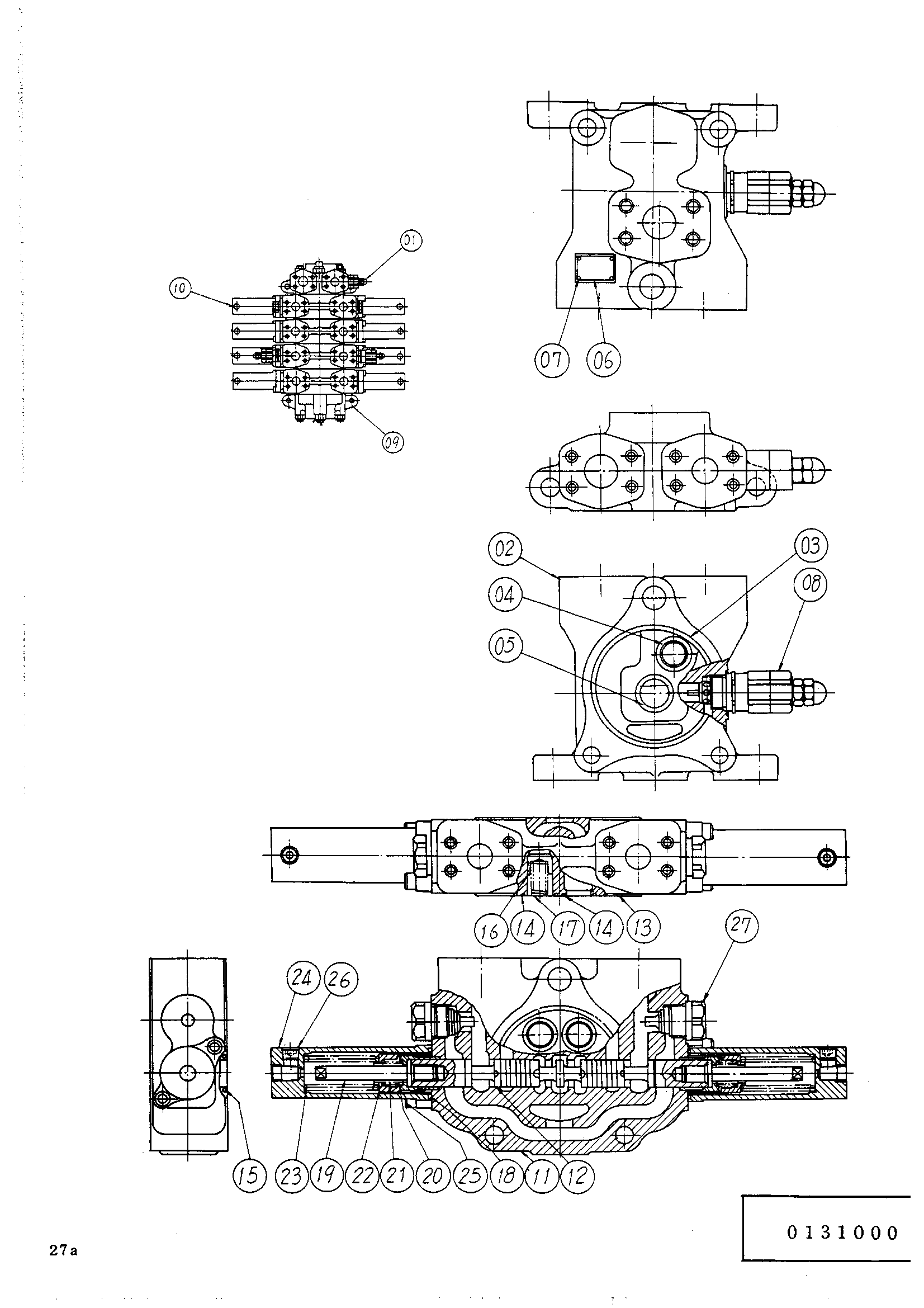

Заводская схема «Гидрораспределитель (левый)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4071359 | Гидрораспределитель | 1 | |
| 01 | 0131001 | Коллектор | 1 |
| 02 | 4040278 | Корпус | 1 |
| 03 | 4040279 | Уплотнительное кольцо | 1 |
| 04 | 4040280 | Уплотнительное кольцо | 1 |
| 05 | 4040281 | Уплотнительное кольцо | 1 |
| 08 | 4094990 | Предохранительный клапан | 1 |
| 09 | 4040266 | Блок | 1 |
| 10 | 0131002 | Клапан | 1 |
| 13 | 4040279 | Уплотнительное кольцо | 1 |
| 14 | 4040280 | Уплотнительное кольцо | 2 |
| 15 | 4040281 | Уплотнительное кольцо | 1 |
| 16 | 4040287 | Клапан поппет | 1 |
| 17 | 4040288 | Пружина | 1 |
| 18 | 0130903 | Уплотнительное кольцо | 2 |
| 19 | 0130904 | Концевой плунжер | 2 |
| 20 | 0130905 | Седло пружины | 2 |
| 21 | 0130906 | Пружина | 2 |
| 22 | 0130907 | Седло пружины | 2 |
| 23 | 0131004 | Пружина | 2 |
| 24 | 0130909 | Колпачок | 2 |
| 25 | M341028 | Болт с внутренним шестигранником | 4 |
| 26 | 94-2012 | Пробка | 2 |
| 27 | 4094989 | Клапан | 2 |
| 28 | 0130919 | Клапан | 1 |
| 31 | 4040279 | Уплотнительное кольцо | 1 |
| 32 | 4040280 | Уплотнительное кольцо | 2 |
| 33 | 4040281 | Уплотнительное кольцо | 1 |
| 34 | 0130903 | Уплотнительное кольцо | 2 |
| 35 | 0130904 | Концевой плунжер | 2 |
| 36 | 0130905 | Седло пружины | 2 |
| 37 | 0130906 | Пружина | 2 |
| 38 | 0130907 | Седло пружины | 2 |
| 39 | 0130908 | Пружина | 2 |
| 40 | 0130909 | Колпачок | 2 |
| 41 | M341028 | Болт с внутренним шестигранником | 4 |
| 42 | 94-2012 | Пробка | 2 |
| 43 | 0130917 | Клапан | 1 |
| 46 | 4040279 | Уплотнительное кольцо | 1 |
| 47 | 4040280 | Уплотнительное кольцо | 2 |
| 48 | 4040281 | Уплотнительное кольцо | 1 |
| 49 | 4040287 | Клапан поппет | 1 |
| 50 | 4040288 | Пружина | 1 |
| 51 | 0130903 | Уплотнительное кольцо | 2 |
| 52 | 0130904 | Концевой плунжер | 2 |
| 53 | 0130905 | Седло пружины | 2 |
| 54 | 0130906 | Пружина | 2 |
| 55 | 0130907 | Седло пружины | 2 |
| 56 | 0130908 | Пружина | 2 |
| 57 | 0130909 | Колпачок | 2 |
| 58 | M341028 | Болт с внутренним шестигранником | 4 |
| 59 | 94-2012 | Пробка | 2 |
| 60 | 4094991 | Предохранительный клапан | 2 |
| 61 | 0131003 | Клапан | 1 |
| 64 | 4040279 | Уплотнительное кольцо | 1 |
| 65 | 4040280 | Уплотнительное кольцо | 2 |
| 66 | 0130903 | Уплотнительное кольцо | 2 |
| 67 | 0130904 | Концевой плунжер | 2 |
| 68 | 0130905 | Седло пружины | 2 |
| 69 | 0130906 | Пружина | 2 |
| 70 | 0130907 | Седло пружины | 2 |
| 71 | 0130908 | Пружина | 2 |
| 72 | 0130909 | Колпачок | 2 |
| 73 | M341028 | Болт с внутренним шестигранником | 4 |
| 74 | 94-2012 | Пробка | 2 |
| 75 | 4040272 | Шток TIE | 2 |
| 76 | 4040273 | Гайка | 4 |
| 77 | 4040274 | Шток TIE | 1 |
| 78 | 4040275 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
