Уровень гидроцилиндр <погрузчик> — HITACHI UH171

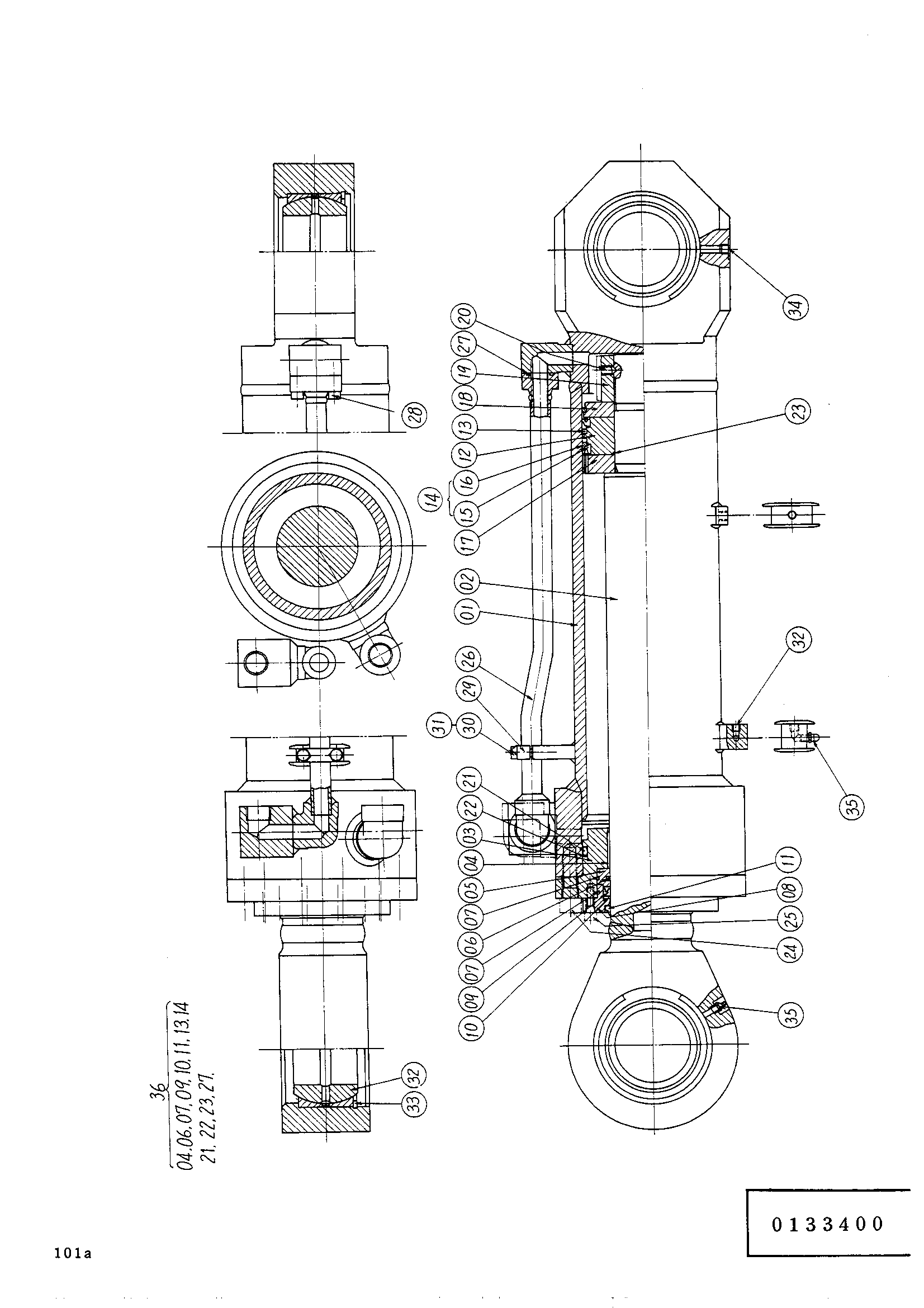

Заводская схема «Уровень гидроцилиндр <погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3013793 замена: 3024185 | Гидроцилиндр уровень | 1 | |
| 01 | 3016097 | Трубка гидроцилиндр | 1 |
| 02 | 4094848 | Шток поршня | 1 |
| 03 | 3016090 | Головка гидроцилиндр | 1 |
| 04 | 4505059 | Втулка | 1 |
| 05 | 4094813 замена: 0165701 | Держатель | 1 |
| 05 | 4094813 замена: 0165702 | Держатель | 1 |
| 05 | 4094813 замена: 0219401 | Держатель | 1 |
| 05 | 4094813 замена: 0219404 | Держатель | 1 |
| 05 | 4094813 замена: 0219405 | Держатель | 1 |
| 06 | 4094814 замена: 4115107 | Уплотнительное кольцо | 1 |
| 06 | 4115107 | Уплотнительное кольцо | 1 |
| 07 | A811140 | Уплотнительное кольцо | 2 |
| 08 | 4094804 | Держатель | 1 |
| 09 | 4069701 | U-образная манжета | 1 |
| 10 | 4094816 | Опорное кольцо | 1 |
| 11 | 4094812 | Грязесъёмное кольцо | 1 |
| 12 | 4094805 | Поршень | 1 |
| 13 | 4094807 | Поршневое кольцо | 3 |
| 14 | 4094809 замена: 0165703 | U-образная манжета | 2 |
| 14 | 4094809 замена: 0219402 | U-образная манжета | 2 |
| 15 | 0132601 | U-образная манжета | 1 |
| 16 | 0132602 | Хеел нейлоновый | 1 |
| 17 | 4094846 | Держатель | 1 |
| 18 | 4094808 | Держатель | 1 |
| 19 | 4094844 | Гайка | 1 |
| 20 | 4061765 | Установочный винт | 1 |
| 21 | 4094815 | Уплотнительное кольцо | 1 |
| 22 | 4094811 | Опорное кольцо | 1 |
| 23 | A811080 | Уплотнительное кольцо | 1 |
| 24 | 4094801 | Болт с внутренним шестигранником | 12 |
| 25 | M341036 | Болт с внутренним шестигранником | 12 |
| 26 | 4094845 | Трубка | 1 |
| 27 | 4506430 | Уплотнительное кольцо | 1 |
| 28 | 0133401 | Болт с внутренним шестигранником | 4 |
| 29 | 0133402 | Хомут трубки | 1 |
| 30 | 0133403 | Болт | 2 |
| 31 | 0133404 | Шайба лоок | 1 |
| 32 | 4055868 | Подшипник SPH. | 2 |
| 33 | 4061797 | Стопорное кольцо | 2 |
| 34 | 94-2011 | Пробка | 2 |
| 35 | 4009445 | Штуцер | 2 |
| 36 | 4094852 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
