Насос трансмиссия — HITACHI UH171

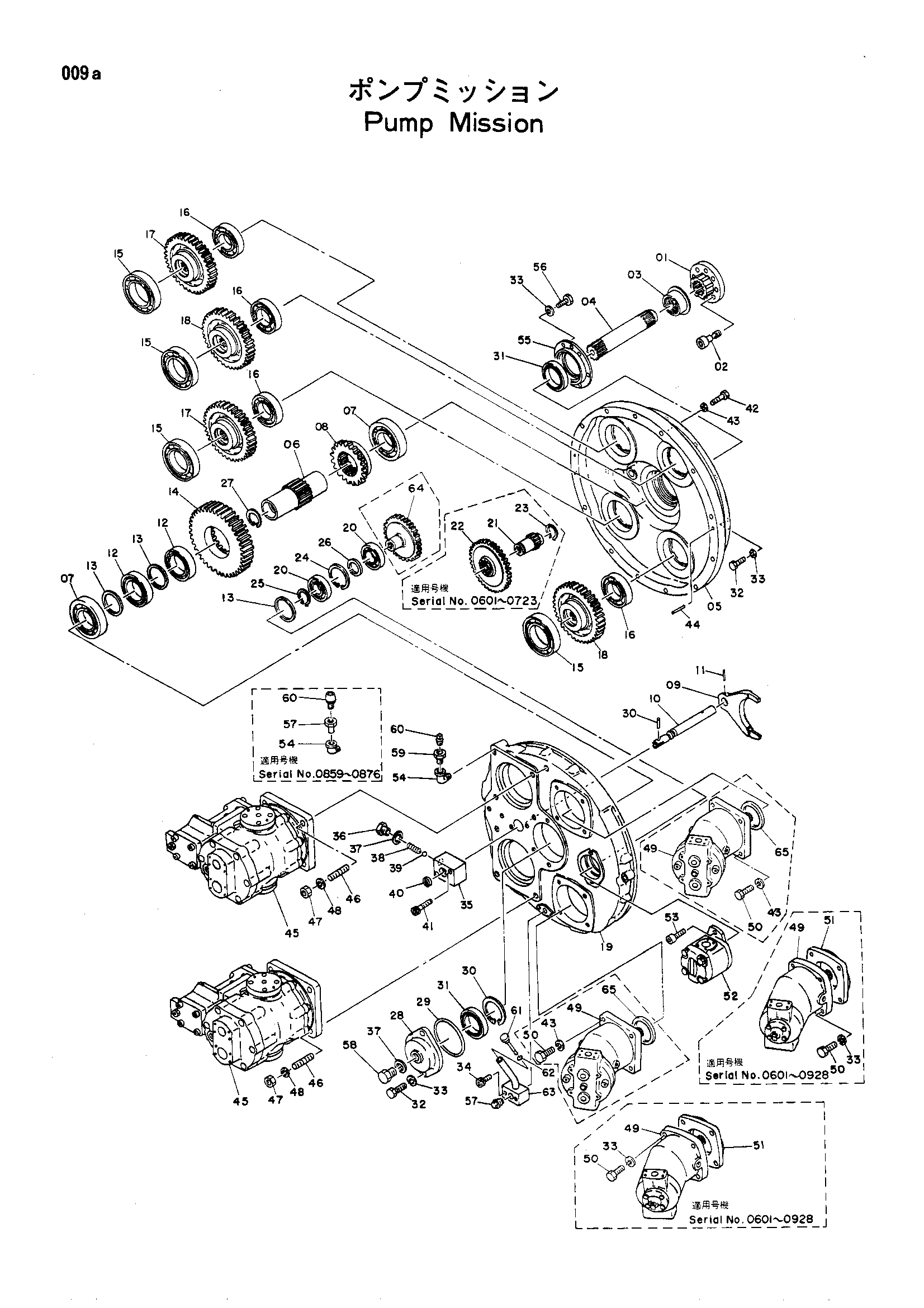

Заводская схема «Насос трансмиссия» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3010717	Муфта	1
02	4069221	Болт с внутренним шестигранником	8
03	4069220	Уплотнение кольцо	1
04	3017769	Вал	1
05	1003253	Корпус	1
06	3010744	Вал	1
07	4069219	Шариковый подшипник	2
08	3010745	Шестерня	1
09	3010754 замена: 3016522	Вилка	1
09	3016522	Вилка	1
10	3011153	Вал	1
11	984299	Пружинный штифт	1
12	4070999	Шариковый подшипник	2
13	4070981	Проставка	3
14	3010746	Шестерня	1
15	4072757	Шариковый подшипник	4
16	943768	Шариковый подшипник	4
17	3012247	Шестерня	2
18	3012248	Шестерня	2
19	1003245	Крышка	1
19	1004715	Крышка	1
20	4002151	Шариковый подшипник	2
21	3010747 замена: 3016789	Втулка	1
22	3010743 замена: 3016789	Шестерня	1
23	959499	Стопорное кольцо	1
24	988850	Стопорное кольцо	1
25	962002	Стопорное кольцо	1
26	4070978	Проставка	1
27	991722	Стопорное кольцо	1
28	3010750	Крышка	1
29	A810120	Уплотнительное кольцо	1
30	4085545	Палец	1
31	4076048	Масляное уплотнение	2
32	M211032	Болт	14
33	A590910	Пружинная шайба	20
33	A590910	Пружинная шайба	28
34	M341063	Болт с внутренним шестигранником	2
35	3011154	Блок	1
36	4504340	Пробка	1
37	A890020	Манжета	2
38	4504339	Пружина	1
39	R42849	Шарик	1
40	962772	Масляное уплотнение	1
41	M341056	Болт	2
42	M211263	Болт	13
43	A590912	Пружинная шайба	13
43	A590912	Пружинная шайба	21
44	J401263	Палец: кнокк	2
45	4071357	Насос плунжер	2
46	M411840	Болт шпилька	8
47	M501815	Гайка	8
48	A590918	Пружинная шайба	8
49	4071358	Насос плунжер	2
49	4109169	Поршневой насос	2
50	M211056	Болт	8
50	M211245	Болт	8
51	4085238	Картридж	2
52	4035495	Шестерённый насос	1
53	M341022	Болт с внутренним шестигранником	2
54	94-0649	Угловой штуцер	1
55	3013898	Крышка	1
56	M211028	Болт	6
57	960339	Пробка магнит	1
58	4073107	Пробка	1
59	J728684	Переходник	1
59	J728684	Переходник	1
59	J768682 замена: 4511984	Переходник	1
59	J768682 замена: J728684	Переходник	1
60	4104167 замена: 4511984	Сапун	1
60	4104167 замена: J728684	Сапун	1
60	4511984	Пробка	1
60	4511984	Пробка	1
61	9708779	Указатель уровня	1
62	962567	Уплотнительное кольцо	1
63	8013247	Трубка	1
64	3016789	Шестерня	1
65	4107892	Проставка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
