Дренажные трубопроводы — HITACHI UH171

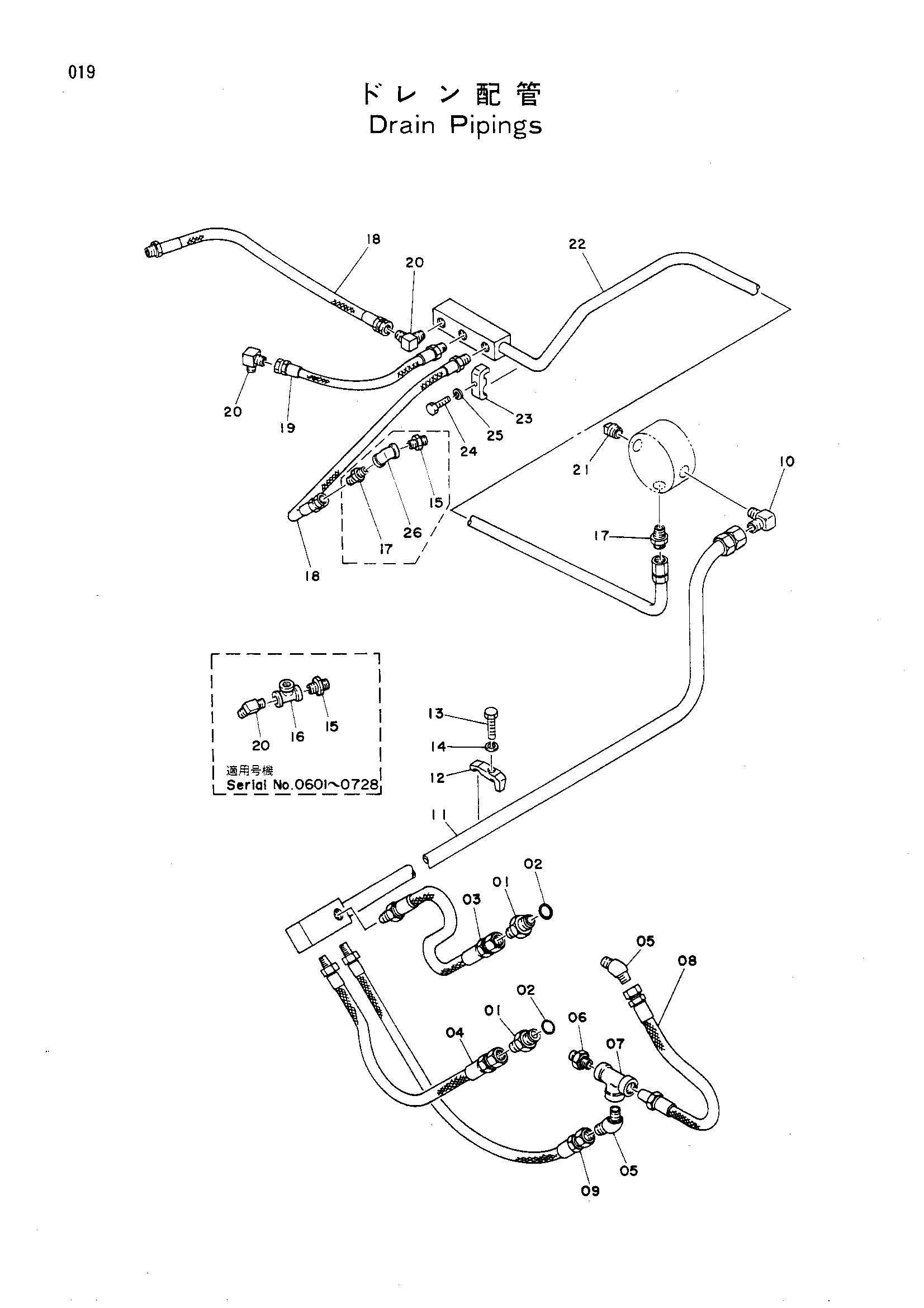

Заводская схема «Дренажные трубопроводы» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4013523 | Адаптер | 2 |
| 02 | 954490 | Уплотнительное кольцо | 2 |
| 03 | 4042873 | Шланг | 1 |
| 04 | 4054364 | Шланг | 1 |
| 05 | 94-1502 | Угловой штуцер | 2 |
| 06 | J70783 | Адаптер | 1 |
| 07 | J70483 | Тройник | 1 |
| 08 | 4067468 | Шланг | 1 |
| 09 | 4067469 | Шланг | 1 |
| 10 | 94-1404 | Угловой штуцер | 1 |
| 11 | 8010587 | Трубка | 1 |
| 11 | 8018076 | Трубка | 1 |
| 12 | 4053595 | Хомут трубки | 1 |
| 13 | M111250 | Болт | 1 |
| 14 | A590912 | Пружинная шайба | 1 |
| 15 | J70784 | Адаптер | 1 |
| 16 | J70484 | Тройник | 1 |
| 17 | 94-1303 | Адаптер | 1 |
| 17 | 94-1303 | Адаптер | 2 |
| 18 | 4054362 | Шланг | 2 |
| 19 | 4054366 | Шланг | 1 |
| 20 | 94-1403 | Угловой штуцер | 2 |
| 20 | 94-1403 | Угловой штуцер | 3 |
| 21 | J75286 | Пробка масляный | 1 |
| 22 | 7007180 | Трубка | 1 |
| 23 | 4053594 | Хомут трубки | 1 |
| 24 | M111045 | Болт | 1 |
| 25 | A590910 | Пружинная шайба | 1 |
| 26 | J70284 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
