Фулл-флов фильтр — HITACHI UH171

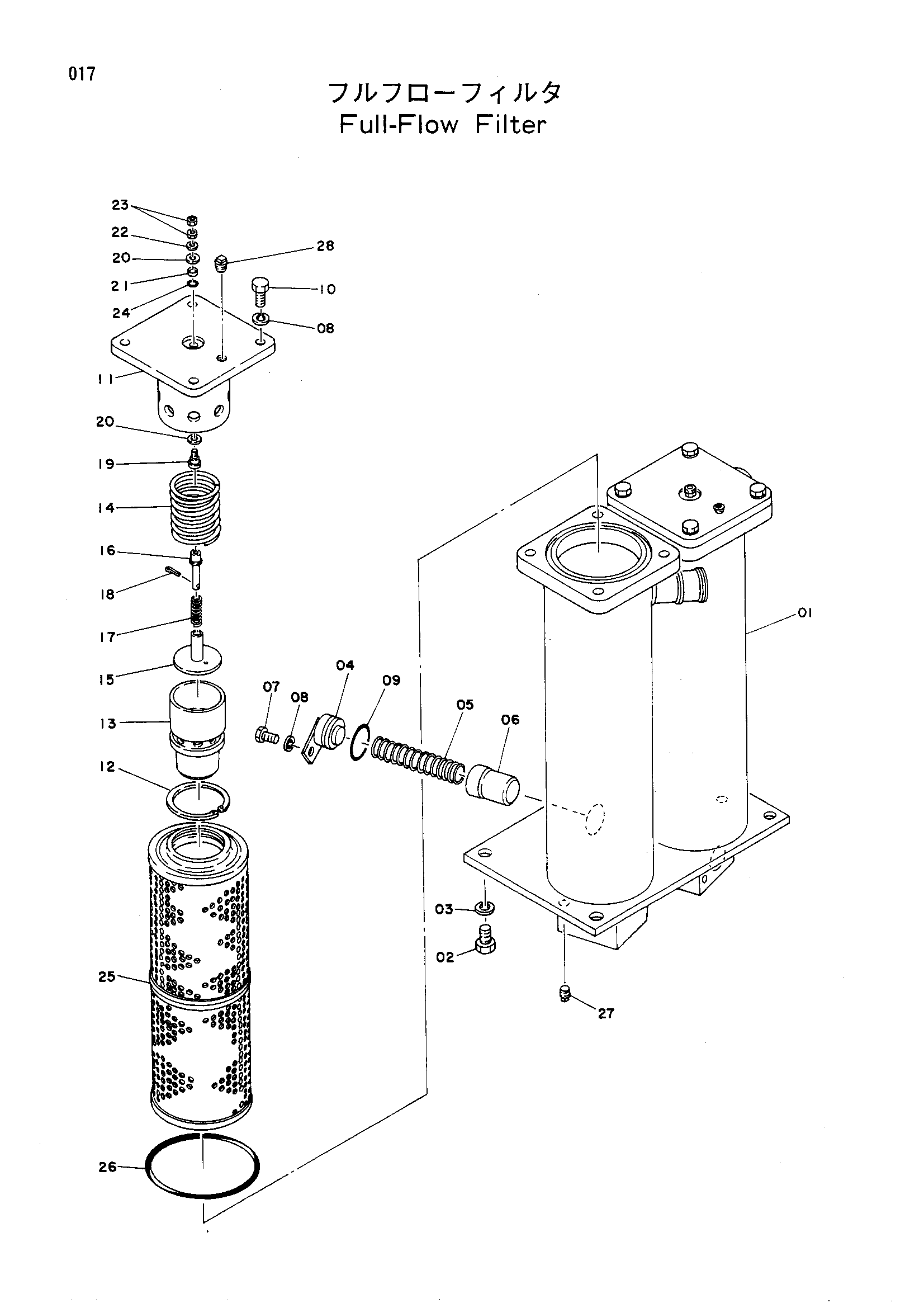

Заводская схема «Фулл-флов фильтр» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9021518 | Фулл-флов фильтр в сборе | 1 | |
| 01 | 6002392 | Корпус | 1 |
| 02 | M111625 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | 9800586 | Пробка | 1 |
| 05 | 4512951 | Пружина | 1 |
| 06 | 4508725 | Клапан | 1 |
| 07 | M111220 | Болт | 1 |
| 08 | A590912 | Пружинная шайба | 9 |
| 09 | A810045 | Уплотнительное кольцо | 1 |
| 10 | M111232 | Болт | 8 |
| 11 | 2009823 | Крышка | 2 |
| 12 | 4508720 | Стопорное кольцо | 2 |
| 13 | 4508727 | Клапан | 2 |
| 14 | 4508729 | Пружина | 2 |
| 15 | 9800587 | Направляющая пружины | 2 |
| 16 | 4508728 | Палец | 2 |
| 17 | 4508730 | Пружина | 2 |
| 18 | A762013 | Шплинт | 2 |
| 19 | 4505492 | Клемма | 2 |
| 20 | 4505491 | Шайба | 4 |
| 21 | 4507102 | Втулка | 2 |
| 22 | A590106 | Плоская шайба | 2 |
| 23 | M520605 | Гайка | 4 |
| 24 | 992526 | Уплотнительное кольцо | 2 |
| 25 | 4508505 | Фильтрующий элемент | 2 |
| 26 | A810155 | Уплотнительное кольцо | 1 |
| 27 | J75282 | Пробка масляный | 2 |
| 28 | J75281 | Пробка масляный | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
