Ходовой гидромотор — HITACHI UH171

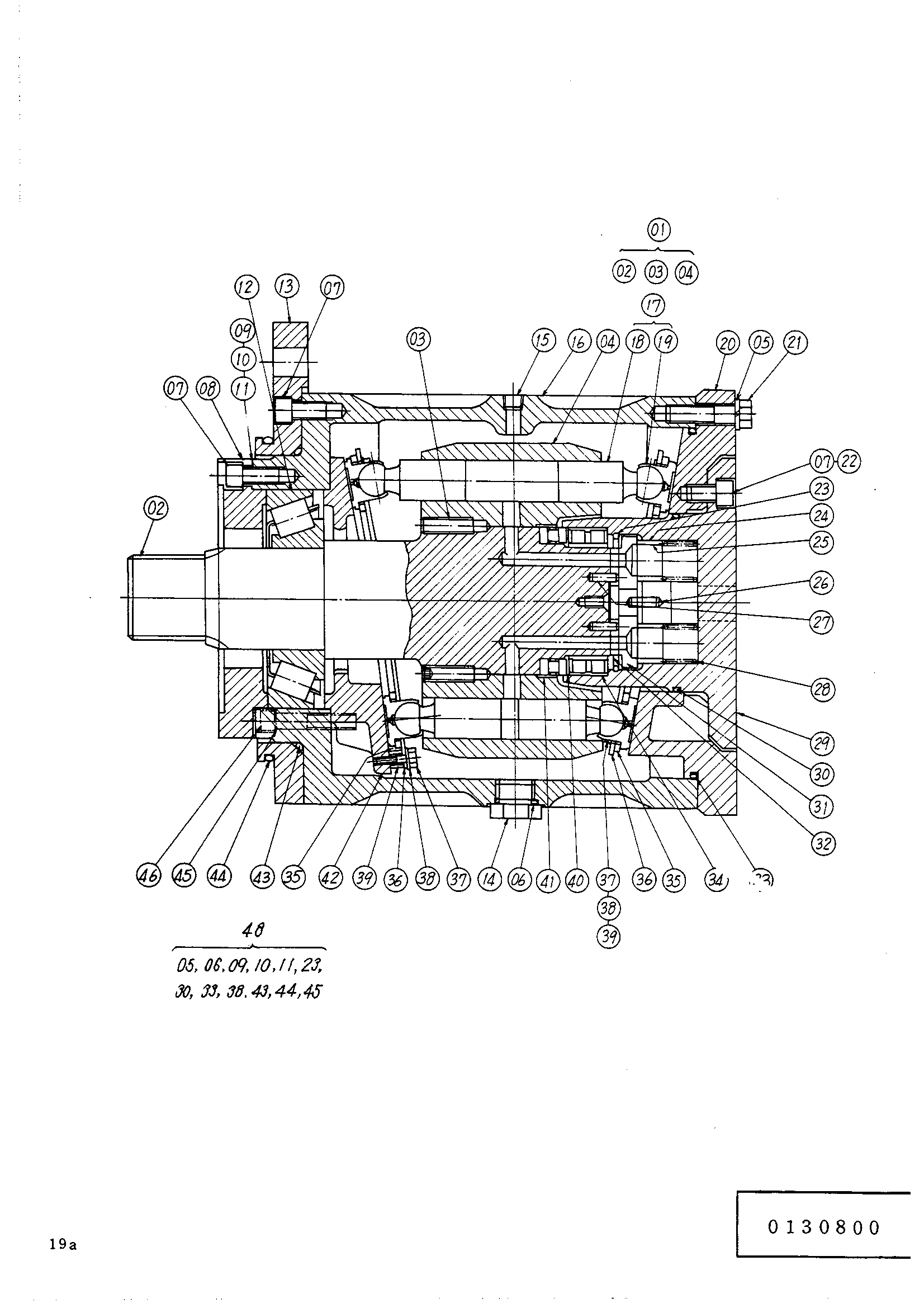

Заводская схема «Ходовой гидромотор» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4075071 | Гидромотор плунжер | 2 | |
| 03 | 0130802 | Винт | 3 |
| 05 | J21384 | Пружинная шайба | 16 |
| 06 | 4048301 | Уплотнительное кольцо | 1 |
| 07 | 4040440 | Болт с внутренним шестигранником | 10 |
| 08 | 0130804 | Фиксатор | 1 |
| 09 | 4040433 | Регулировочная шайба | 1 |
| 10 | 4040437 | Регулировочная шайба | 1 |
| 11 | 4040464 | Регулировочная шайба | 1 |
| 12 | 4040434 | Подшипник каток | 1 |
| 13 | 3005564 | Фланец | 1 |
| 14 | 4054310 | Колпачок | 1 |
| 15 | 0130805 | Пробка | 1 |
| 17 | 4054477 | Поршень | 26 |
| 21 | 4040438 | Болт | 16 |
| 22 | 4040439 | Болт с внутренним шестигранником | 2 |
| 23 | 4040443 | Стопорное кольцо | 1 |
| 24 | 4040441 | Кольцо | 4 |
| 25 | 4040442 | Втулка | 4 |
| 26 | 4040430 | Палец | 2 |
| 27 | 4040429 | Палец | 2 |
| 28 | 4040445 | Пружина | 4 |
| 30 | 0130807 | Уплотнительное кольцо | 1 |
| 31 | 0130808 | Пластина | 1 |
| 32 | 4040448 | Пластина | 1 |
| 33 | 4040449 | Уплотнительное кольцо | 1 |
| 34 | 4040450 | Подшипник каток | 1 |
| 35 | 4040451 | Пластина | 2 |
| 36 | 4040452 | Пластина | 8 |
| 37 | 4040910 | Болт | 16 |
| 38 | 4040453 | Шайба | 16 |
| 39 | 4040454 | Проставка | 16 |
| 40 | 4040455 | Проставка | 1 |
| 41 | 4040456 | Подшипник каток | 1 |
| 42 | 3005647 | Кулачок | 1 |
| 43 | A810210 | Уплотнительное кольцо | 1 |
| 44 | A810230 | Уплотнительное кольцо | 1 |
| 45 | 4040457 | Манжета | 4 |
| 46 | 4040459 | Болт с внутренним шестигранником | 4 |
| 47 | 0130811 | Уплотнительное кольцо | 1 |
| 48 | 4125136 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
