Гидроцилиндр рукояти — HITACHI UH171

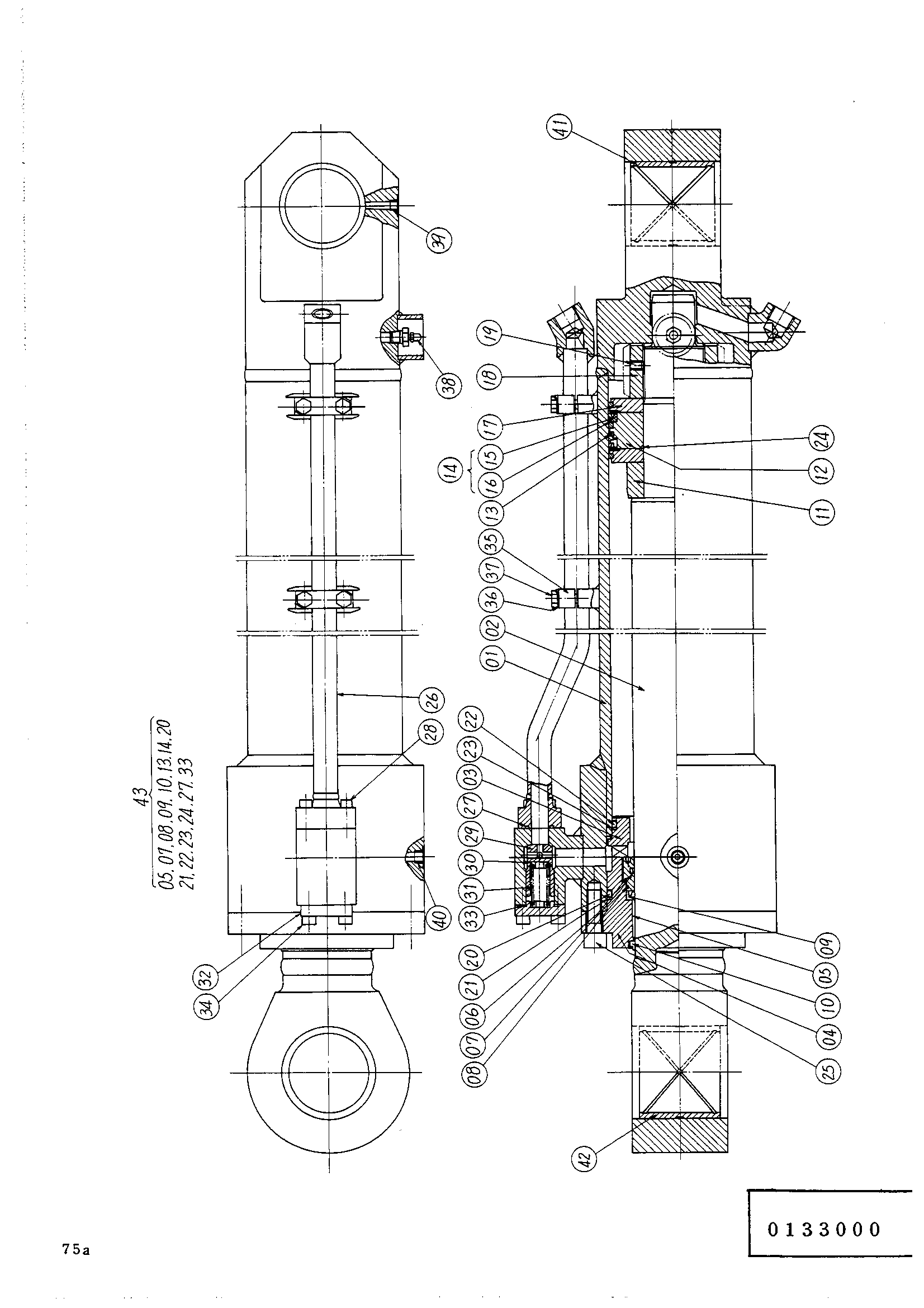

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3014041 замена: 3016132 | Гидроцилиндр рукоять | 1 | |
| 01 | 3016093 | Трубка гидроцилиндр | 1 |
| 02 | 4094821 | Шток поршня | 1 |
| 03 | 4094823 | Проставка | 1 |
| 04 | 4094822 замена: 0133701 | Головка гидроцилиндр | 1 |
| 04 | 4094822 замена: 0133702 | Головка гидроцилиндр | 1 |
| 04 | 4094822 замена: 0133703 | Головка гидроцилиндр | 1 |
| 04 | 4094822 замена: 0133704 | Головка гидроцилиндр | 1 |
| 04 | 4094822 замена: 0133705 | Головка гидроцилиндр | 1 |
| 04 | 4094822 замена: 0133706 | Головка гидроцилиндр | 1 |
| 04 | 4094822 замена: 0133707 | Головка гидроцилиндр | 1 |
| 04 | 4094822 замена: 4049568 | Головка гидроцилиндр | 1 |
| 05 | 4505950 | Втулка | 1 |
| 06 | 4094834 | Держатель | 1 |
| 07 | 4094836 замена: 4115108 | Уплотнительное кольцо | 1 |
| 08 | 4049565 | Уплотнительное кольцо | 1 |
| 09 | 4069711 | U-образная манжета | 1 |
| 10 | 4094820 | Грязесъёмное кольцо | 1 |
| 11 | 4094827 | Кольцо амортизатор | 1 |
| 12 | 4094829 | Поршень | 1 |
| 13 | 4505068 | Поршневое кольцо | 4 |
| 14 | 4094825 | U-образная манжета | 2 |
| 15 | 0133001 | U-образная манжета | 1 |
| 16 | 0133002 | Хеел нейлоновый | 1 |
| 17 | 4094826 | Держатель | 2 |
| 18 | 4094832 | Гайка | 1 |
| 19 | 4061765 | Установочный винт | 1 |
| 20 | 4505080 | Уплотнительное кольцо | 1 |
| 21 | 4094831 | Опорное кольцо | 1 |
| 22 | 4505082 | Уплотнительное кольцо | 1 |
| 23 | 4069712 | Опорное кольцо | 1 |
| 24 | 4061799 | Уплотнительное кольцо | 1 |
| 25 | 4094801 | Болт с внутренним шестигранником | 12 |
| 26 | 3016092 | Трубка | 1 |
| 27 | 939306 | Уплотнительное кольцо | 1 |
| 28 | M341054 | Болт с внутренним шестигранником | 1 |
| 29 | 4094828 | Клапан | 1 |
| 30 | 4063807 | Пружина направляющая | 2 |
| 31 | 4094833 | Пружина | 1 |
| 32 | 4063808 | Пробка | 1 |
| 33 | 4061776 | Уплотнительное кольцо | 1 |
| 34 | M341236 | Болт с внутренним шестигранником | 4 |
| 35 | 0137504 | Хомут трубки | 2 |
| 36 | 0137505 | Шайба | 2 |
| 37 | M121245 | Болт | 4 |
| 38 | 4059391 | Воздушный клапан | 1 |
| 39 | 94-2011 | Пробка | 1 |
| 40 | 94-2012 | Пробка | 1 |
| 41 | 4094824 | Втулка | 1 |
| 42 | 4094800 | Втулка | 1 |
| 43 | 4094847 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
