Трубопроводы системы смазки (удлинённый рукоять) — HITACHI UH171

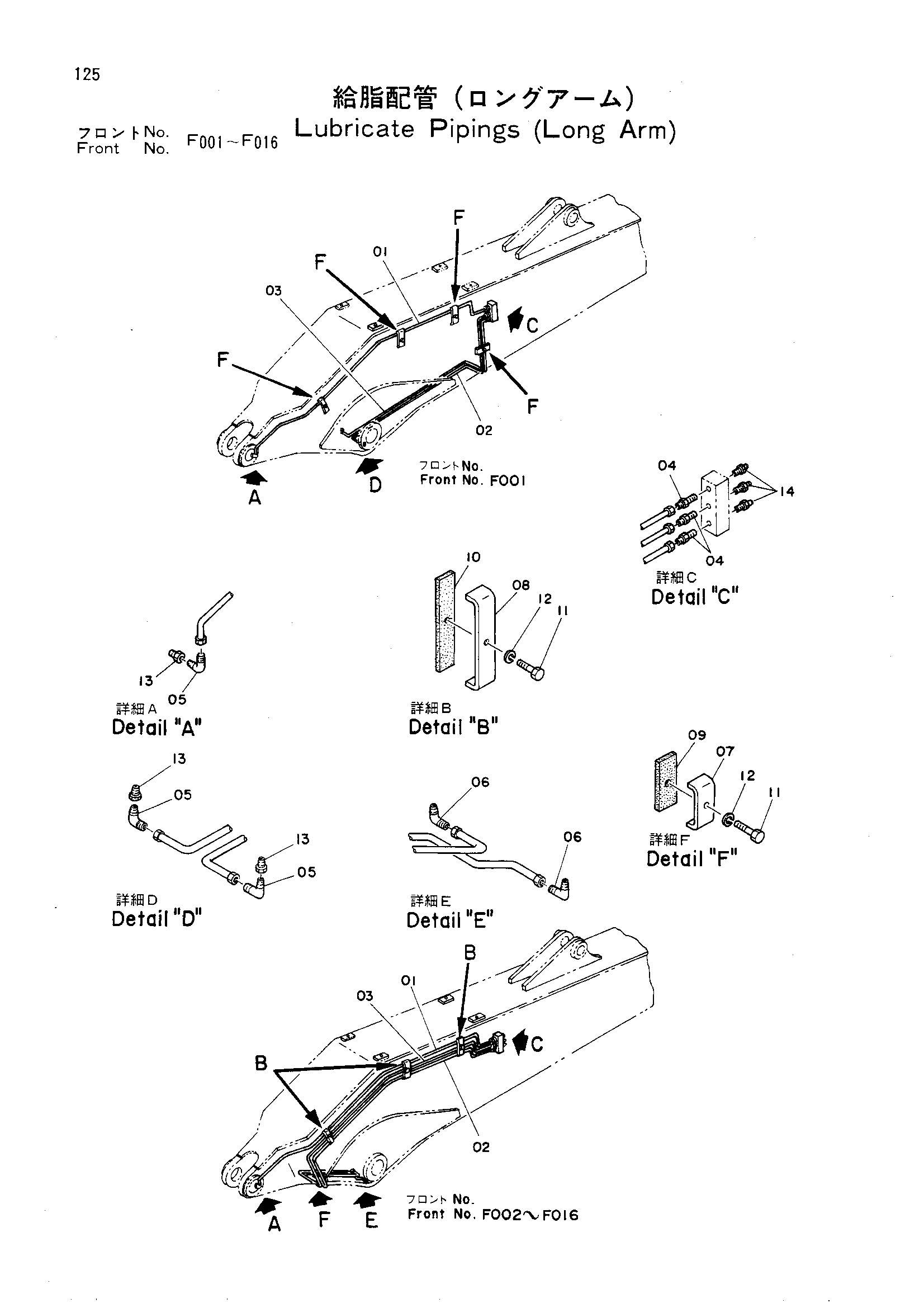

Заводская схема «Трубопроводы системы смазки (удлинённый рукоять)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4092400 | Трубка | 1 |
| 02 | 3017255 | Трубка | 1 |
| 02 | 4092401 | Трубка | 1 |
| 03 | 3017256 | Трубка | 1 |
| 03 | 4092402 | Трубка | 1 |
| 04 | 4038673 | Штуцер трубки | 3 |
| 05 | 4045430 | Штуцер трубки | 1 |
| 05 | 4045430 | Штуцер трубки | 3 |
| 06 | 4068302 | Штуцер трубки | 2 |
| 07 | 4032160 | Хомут | 1 |
| 07 | 4032160 | Хомут | 4 |
| 08 | 4032158 | Хомут | 3 |
| 09 | 4032161 | Резиновая прокладка | 1 |
| 09 | 4032161 | Резиновая прокладка | 4 |
| 10 | 4032159 | Резиновая прокладка | 3 |
| 11 | M111228 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 13 | 4031492 | Адаптер.с | 1 |
| 13 | 4031492 | Адаптер.с | 3 |
| 14 | J75481 | Штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
