Основные гидролинии — HITACHI UH171

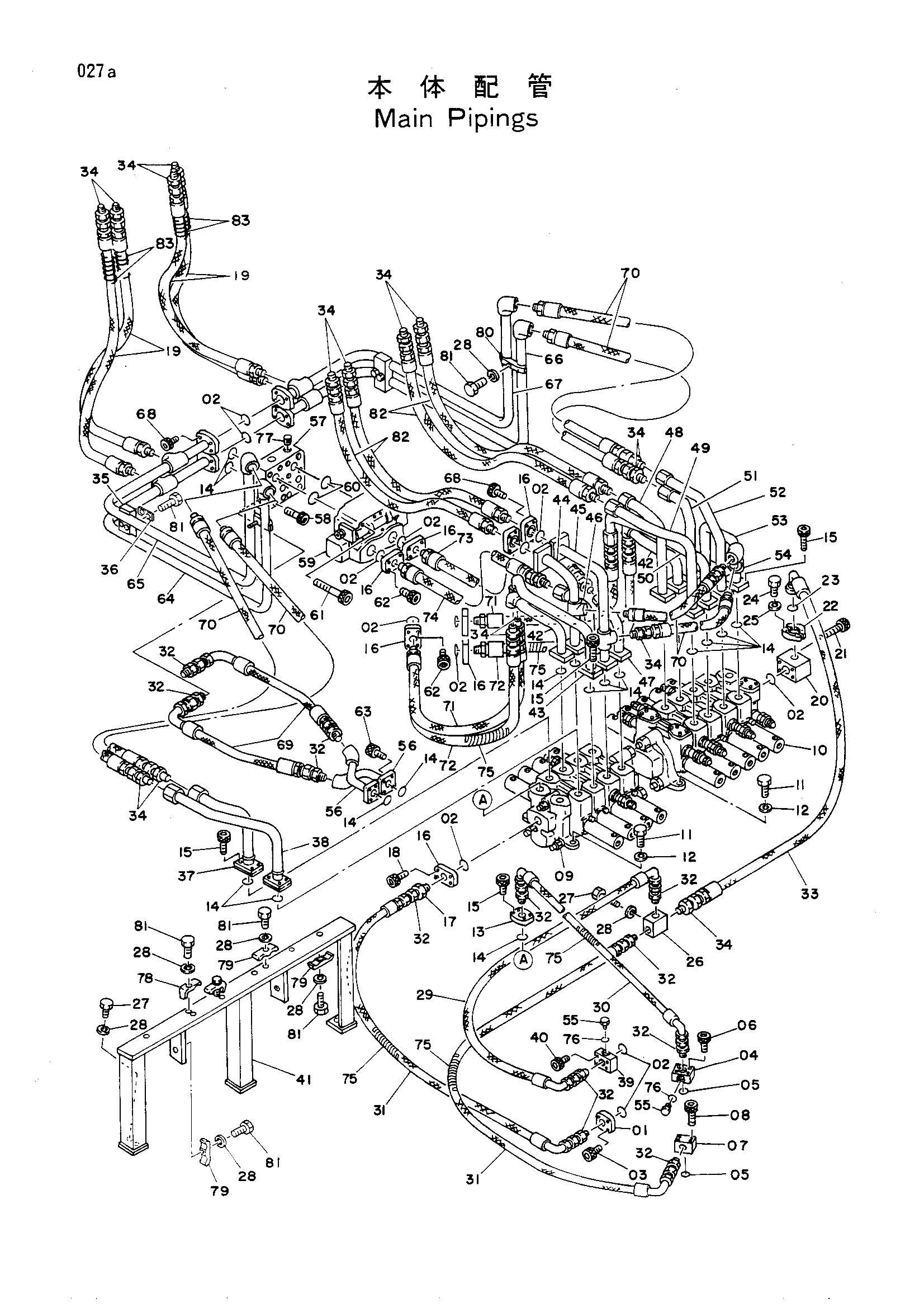

Заводская схема «Основные гидролинии» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4078438	Фланец	1
02	A811040	Уплотнительное кольцо	14
03	M341236	Болт с внутренним шестигранником	4
04	4086059	Блок	1
05	A811030	Уплотнительное кольцо	2
06	M341050	Болт с внутренним шестигранником	4
07	4078482	Блок	1
08	M341056	Болт с внутренним шестигранником	4
09	4071359	Гидрораспределитель	1
10	4071360	Гидрораспределитель	1
11	M111645	Болт	8
12	A590916	Пружинная шайба	8
13	4056118	Фланец	1
14	A811035	Уплотнительное кольцо	21
15	4513287	Болт с внутренним шестигранником	68
16	4071235	Фланец	9
17	94-1604	Переходник	1
18	4063335	Болт с внутренним шестигранником	4
19	4064949	Шланг	4
20	3012516	Блок	1
21	4078486	Болт с внутренним шестигранником	4
22	4075852	Разъёмный фланец	2
22	4508800 замена: 4075852	Разъёмный фланец	2
22	4508800 замена: M111036	Разъёмный фланец	4
23	966993	Уплотнительное кольцо	1
24	M111036	Болт	4
25	A590910	Пружинная шайба	4
26	4078484	Блок	1
27	M111232	Болт	8
28	A590912	Пружинная шайба	17
29	4078466 замена: 4116603	Шланг	1
29	4116603	Шланг	1
30	4078467 замена: 4116604	Шланг	1
30	4116604	Шланг	1
31	4078468 замена: 4116605	Шланг	2
31	4116605	Шланг	2
32	94-1304	Адаптер	12
33	4054326	Шланг	1
34	94-1305	Адаптер	21
35	4058344	Хомут трубки	2
36	442687	Стопорная пластина	2
37	8013325	Трубка	1
38	8013326	Трубка	1
39	4086058	Блок	1
40	M341250	Болт с внутренним шестигранником	4
41	7005321	Кронштейн	1
42	8011413	Трубка	2
43	8011412	Трубка	1
44	7005472	Трубка	1
45	7005473	Трубка	1
46	9706510	Трубка	1
47	9706481	Трубка	1
48	8010419	Трубка	1
49	8010389	Трубка	1
50	8011411	Трубка	1
51	8010418	Трубка	1
52	7005469	Трубка	1
53	8010417	Трубка	1
54	9706482	Трубка	1
55	4081278	Пробка	2
56	8010416 замена: 8023270	Трубка	2
56	8023270	Трубка	2
57	3014081	Блок	1
58	M351263	Болт с внутренним шестигранником	8
59	4071356	Тормозной клапан	1
60	A811050	Уплотнительное кольцо	2
61	M351603	Болт с внутренним шестигранником	8
62	M341240	Болт с внутренним шестигранником	24
63	M351232	Болт с внутренним шестигранником	8
64	7005477	Трубка	1
65	7005478	Трубка	1
66	7005474	Трубка	1
67	7005475	Трубка	1
68	M351240	Болт с внутренним шестигранником	16
69	4086038	Шланг	2
70	4055340	Шланг	6
71	4071193	Шланг	2
72	4055338	Шланг	2
73	4054388	Шланг	1
74	4065277	Шланг	1
75	4044420	Защитный кожух	6
76	4506418	Уплотнительное кольцо	2
77	94-2014	Пробка	2
78	4053598	Хомут трубки	2
79	4053599	Хомут трубки	5
80	4053600	Хомут трубки	2
81	M111263	Болт	13
82	4054383	Шланг	4
83	4055142	Защита: шланг	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
