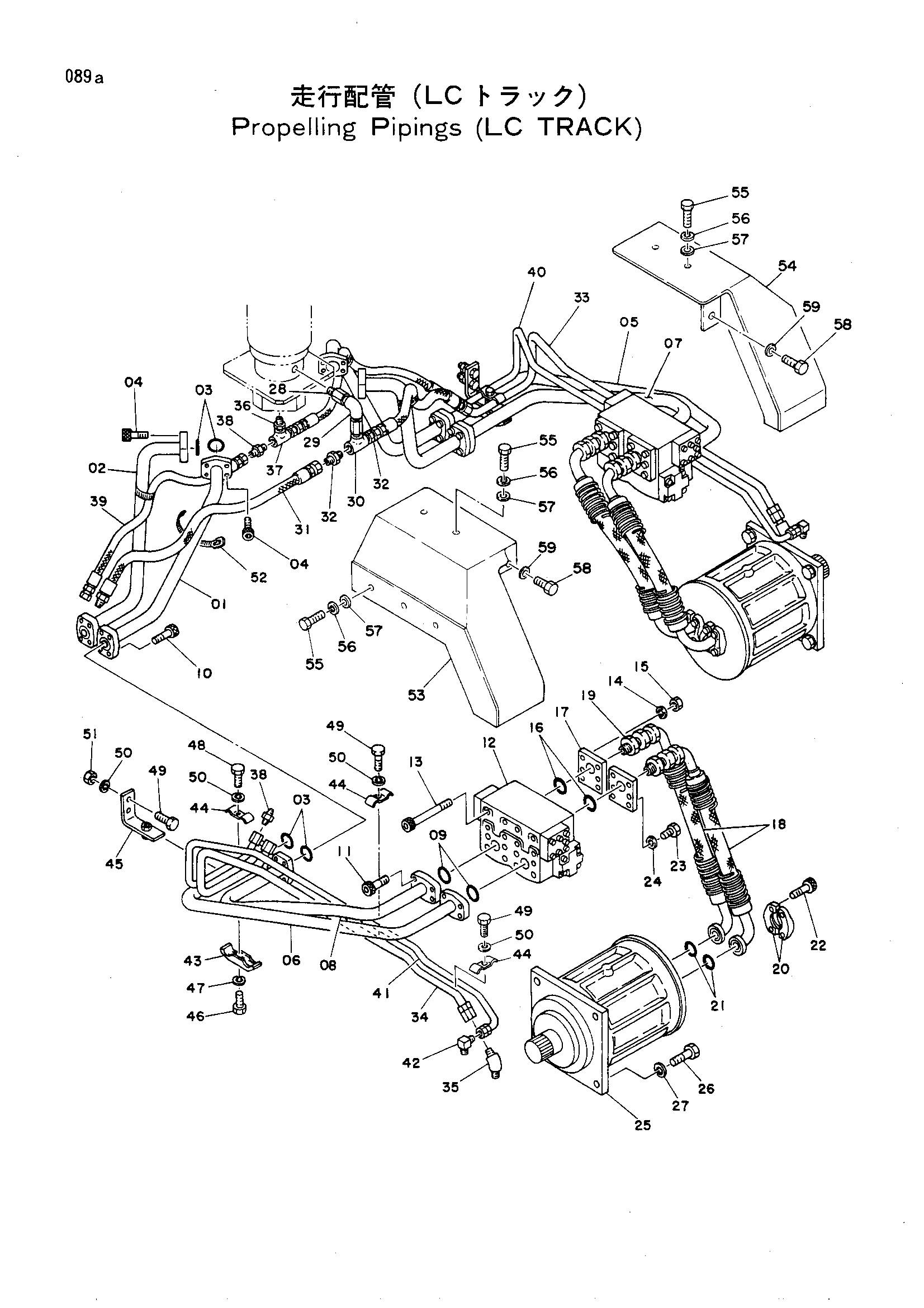

Ходовой трубопроводы (LC гусеница) — HITACHI UH171

Заводская схема «Ходовой трубопроводы (LC гусеница)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8010341	Трубка	2
02	8010342	Трубка	2
03	A811040	Уплотнительное кольцо	8
04	M341240	Болт с внутренним шестигранником	16
05	8018866	Трубка A (правый)	1
06	8018867	Трубка A (левый)	1
07	8018868	Трубка B (правый)	1
08	8018869	Трубка B (левый)	1
09	A811045	Уплотнительное кольцо	4
10	M351236	Болт с внутренним шестигранником	16
11	M341236	Болт с внутренним шестигранником	16
12	4071291	Тормозной клапан	2
13	M351604	Болт с внутренним шестигранником	16
14	A590916	Пружинная шайба	16
15	M511613	Гайка	16
16	A811050	Уплотнительное кольцо	4
17	4082006	Фланец	4
18	4082145	Шланг	4
19	94-1305	Адаптер	4
20	4075852	Разъёмный фланец	8
21	966993	Уплотнительное кольцо	4
22	4085650	Болт с внутренним шестигранником	16
23	M111636	Болт	8
24	A590916	Пружинная шайба	8
25	4075071	Гидромотор плунжер	2
26	M212002	Болт	8
27	A590920	Пружинная шайба	8
28	4071119	Адаптер	2
29	94-0617	Угловой штуцер: S	1
30	94-0662	Тройник	1
31	4029798	Шланг	2
32	94-1303	Адаптер	2
33	7009269	Трубка дренажный (правый)	1
33	7010758	Трубка дренажный (правый)	1
34	7009270	Трубка дренажный (левый)	1
34	7010757	Трубка дренажный (левый)	1
35	94-1403	Угловой штуцер: S	2
35	94-1503	Угловой штуцер: S	2
36	94-1908	Адаптер	1
37	94-0660	Тройник	1
38	94-1301	Адаптер	4
39	4067521	Шланг	2
40	7010759	Трубка пилотный	1
40	8018870	Трубка пилотный	1
41	7010760	Трубка пилотный	1
41	8018871	Трубка пилотный	1
42	94-1401	Угловой штуцер: S	2
43	4053600	Хомут трубки	2
44	4508734	Хомут трубки	6
45	9706465	Опора	2
46	M111245	Болт	2
47	A590912	Пружинная шайба	2
48	M111018	Болт	2
49	M111028	Болт	8
50	A590910	Пружинная шайба	10
51	M501008	Гайка	4
52	4055312	Зажим	4
53	7010768	Крышка	1
54	7010769	Крышка	1
55	M111232	Болт	10
56	A590912	Пружинная шайба	10
57	A590112	Шайба	10
58	M111640	Болт	2
59	A590916	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
