Тормозной клапан — HITACHI UH171

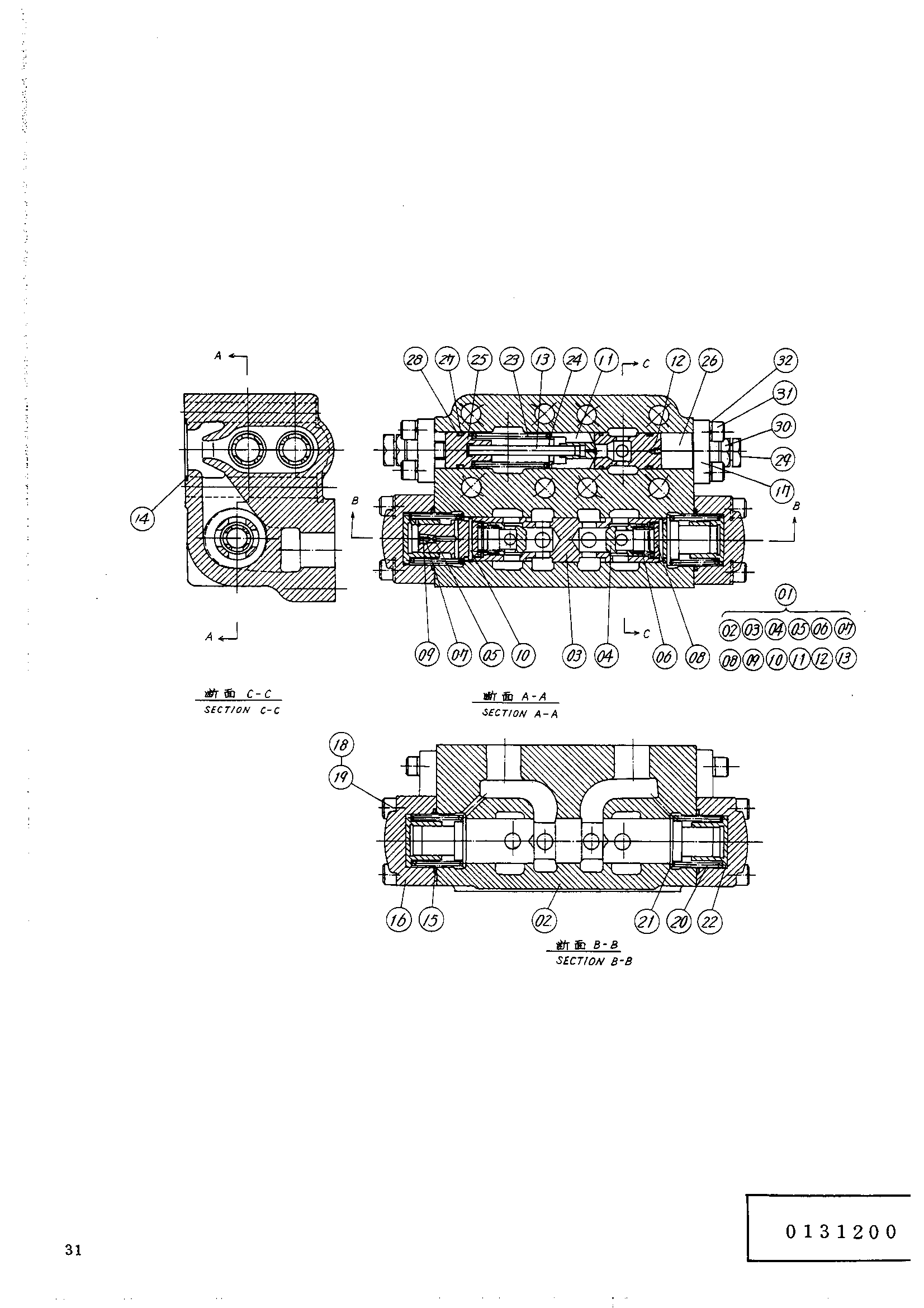

Заводская схема «Тормозной клапан» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4071291 | Тормозной клапан | 2 | |
| 01 | 0131101 | Корпус | 1 |
| 02 | 4040126 | Корпус | 1 |
| 14 | 0131102 | Уплотнительное кольцо | 2 |
| 15 | 0131102 | Уплотнительное кольцо | 2 |
| 16 | 4040141 | Крышка | 2 |
| 17 | 4040130 | Крышка | 2 |
| 18 | 0131103 | Болт | 8 |
| 19 | 0131104 | Пружинная шайба | 8 |
| 20 | 4040139 | Пружина | 2 |
| 21 | 4040128 | Шайба | 2 |
| 22 | 4040129 | Втулка | 2 |
| 23 | 0131105 | Пружина | 2 |
| 24 | 4040131 | Шайба | 2 |
| 25 | 0131106 | Шайба | 2 |
| 26 | 4040133 | Втулка | 2 |
| 27 | 4509182 | Уплотнительное кольцо | 6 |
| 28 | 4040877 | Опорное кольцо | 4 |
| 29 | 0131107 | Болт регулировочный | 2 |
| 30 | 0131108 | Стопорная гайка | 2 |
| 31 | 0131109 | Болт | 12 |
| 32 | 0131110 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
