Масляный радиатор трубопроводы — HITACHI UH171

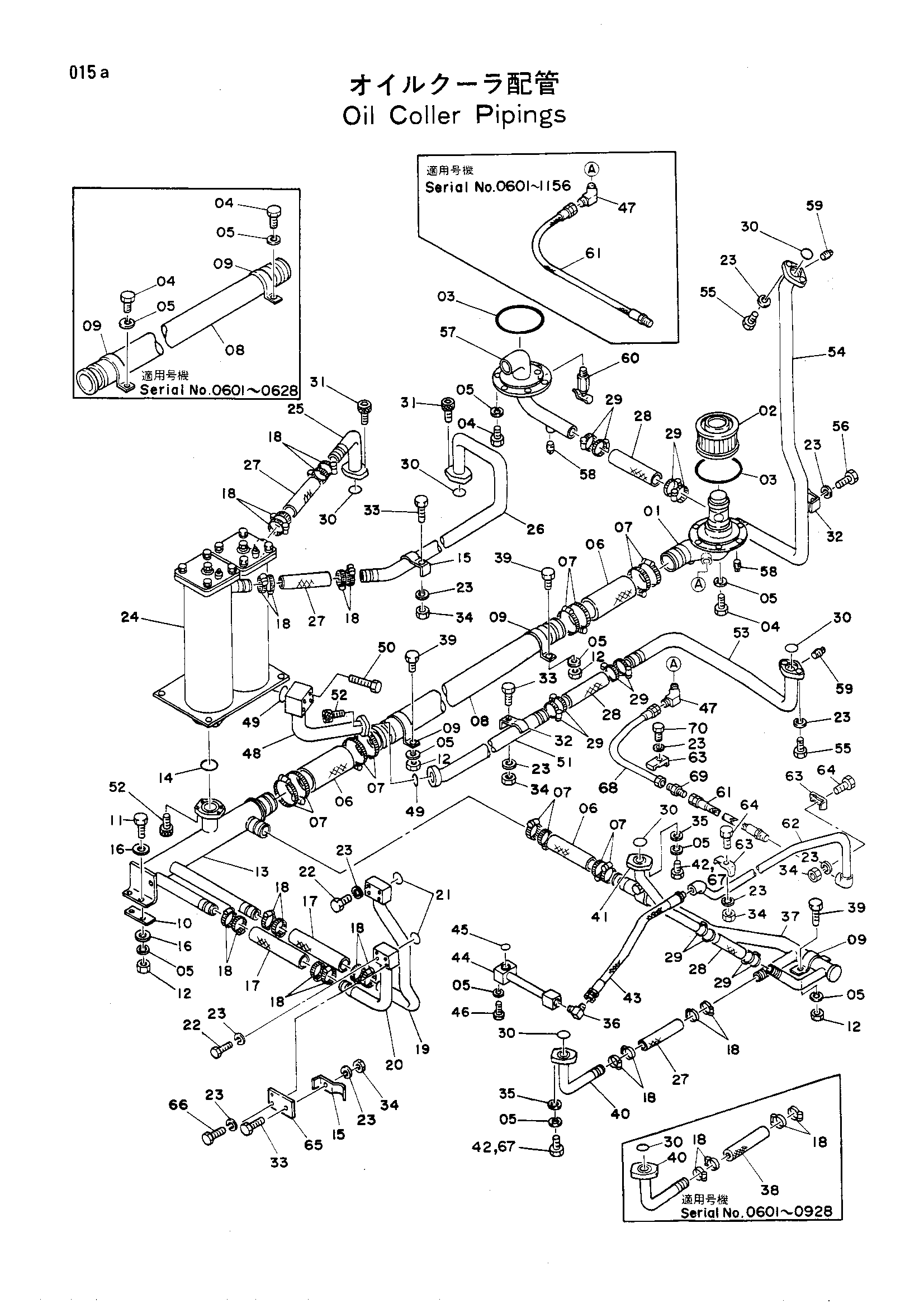

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8010375 | Трубка | 1 |
| 01 | 8020318 | Трубка | 1 |
| 02 | 3501403 | Всасывающий фильтр | 1 |
| 03 | A810165 | Уплотнительное кольцо | 2 |
| 04 | M111025 | Болт | 12 |
| 04 | M111025 | Болт | 16 |
| 05 | A590910 | Пружинная шайба | 26 |
| 05 | A590910 | Пружинная шайба | 34 |
| 06 | 4033343 замена: 4099119 | Резиновый шланг | 3 |
| 06 | 4099119 | Резиновый шланг | 3 |
| 07 | 4503469 | Хомут шланга | 12 |
| 08 | 3011194 | Всасывающая трубка | 1 |
| 09 | 4000909 | Хомут трубки | 4 |
| 10 | 4077434 | Регулировочная шайба | 3 |
| 11 | M111036 | Болт | 2 |
| 12 | M501008 | Гайка | 6 |
| 12 | M501008 | Гайка | 10 |
| 13 | 7008665 | Трубка | 1 |
| 14 | A810060 | Уплотнительное кольцо | 1 |
| 15 | 4053698 | Хомут трубки | 2 |
| 16 | J217083 | Шайба | 4 |
| 17 | 4099513 | Резиновый шланг | 2 |
| 17 | 4511183 замена: 4099513 | Резиновый шланг | 2 |
| 18 | 4505385 | Хомут шланга | 20 |
| 19 | 8014083 | Трубка | 1 |
| 20 | 8014084 | Трубка | 1 |
| 21 | A810045 | Уплотнительное кольцо | 2 |
| 22 | M211271 | Болт | 6 |
| 23 | A590912 | Пружинная шайба | 18 |
| 23 | A590912 | Пружинная шайба | 19 |
| 24 | 9021518 | Фулл-флов фильтр в сборе | 1 |
| 25 | 8010406 | Обратная трубка | 1 |
| 26 | 7006811 | Обратная трубка | 1 |
| 27 | 4080206 | Резиновый шланг | 2 |
| 27 | 4080206 | Резиновый шланг | 3 |
| 28 | 4033341 замена: 4081954 | Резиновый шланг | 3 |
| 28 | 4081954 | Резиновый шланг | 3 |
| 29 | 4504198 | Хомут шланга | 12 |
| 30 | A811040 | Уплотнительное кольцо | 6 |
| 31 | 4513287 | Болт с внутренним шестигранником | 8 |
| 32 | 4053697 | Хомут трубки | 2 |
| 33 | M111271 | Болт | 3 |
| 34 | M501210 | Гайка | 5 |
| 35 | A590110 | Шайба | 8 |
| 36 | 94-1404 | Угловой штуцер | 1 |
| 37 | 7008544 | Трубка | 1 |
| 38 | 4033340 замена: 4080206 | Резиновый шланг | 1 |
| 39 | M111028 | Болт | 4 |
| 39 | M111028 | Болт | 8 |
| 40 | 8017300 | Трубка | 1 |
| 40 | 8018514 | Трубка | 1 |
| 41 | 7008543 | Трубка | 1 |
| 41 | 7009123 | Трубка | 1 |
| 42 | M211040 | Болт | 8 |
| 43 | 4043176 | Шланг | 1 |
| 44 | 8014085 | Трубка | 1 |
| 45 | A811035 | Уплотнительное кольцо | 1 |
| 46 | 19H1733 | Болт | 4 |
| 47 | 94-1504 | Угловой штуцер | 1 |
| 47 | 94-1505 | Угловой штуцер | 1 |
| 48 | 8010401 | Трубка | 1 |
| 49 | A811050 | Уплотнительное кольцо | 2 |
| 50 | M111280 | Болт | 4 |
| 51 | 8010402 | Трубка | 1 |
| 52 | M351236 | Болт с внутренним шестигранником | 8 |
| 53 | 8010696 | Трубка | 1 |
| 54 | 8010697 | Трубка | 1 |
| 55 | M111240 | Болт | 4 |
| 56 | M111263 | Болт | 1 |
| 57 | 8010374 | Трубка | 1 |
| 58 | J75283 | Пробка масляный | 2 |
| 59 | J75281 | Пробка масляный | 2 |
| 60 | 4094354 | Кран | 1 |
| 60 | 4508050 замена: 4094354 | Кран | 1 |
| 61 | 4055249 | Шланг | 1 |
| 61 | 4115086 | Шланг | 1 |
| 62 | 8014086 | Трубка | 1 |
| 62 | 8022844 | Трубка | 1 |
| 63 | 4053595 | Хомут трубки | 2 |
| 63 | 4053598 | Хомут трубки | 3 |
| 64 | M111256 | Болт | 2 |
| 64 | M111271 | Болт | 2 |
| 65 | 4093265 | Кронштейн | 1 |
| 66 | M211280 | Болт | 2 |
| 67 | M341036 | Болт с внутренним шестигранником | 8 |
| 68 | 8020317 | Трубка | 1 |
| 69 | 94-1305 | Адаптер | 1 |
| 70 | M111263 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
