Плунжер насос — HITACHI UH171

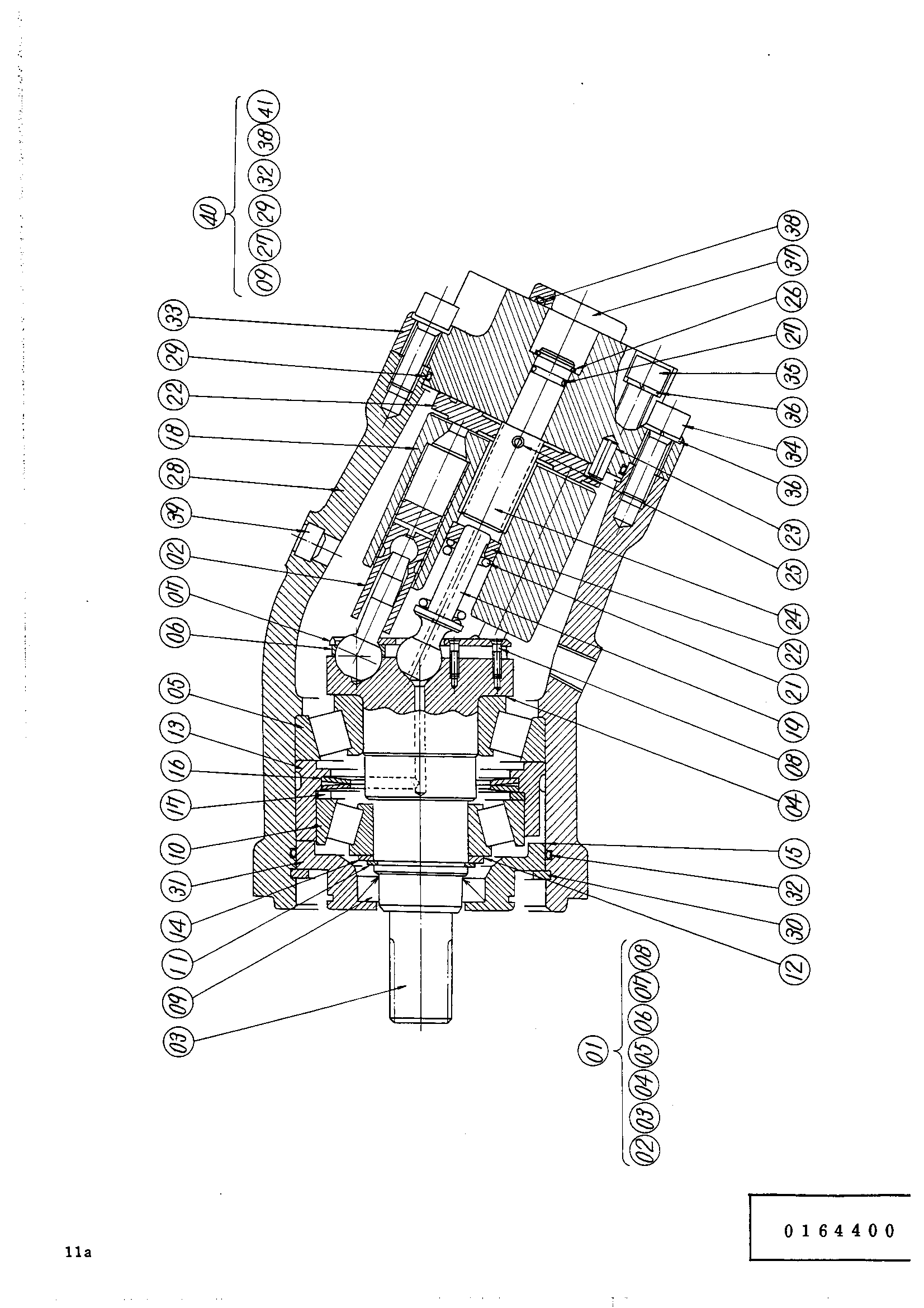

Заводская схема «Плунжер насос» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4109169 | Поршневой насос | 2 | |
| 01 | 0164401 | Вал | 1 |
| 04 | 0164402 | Регулировочная шайба | 1 |
| 07 | 0164403 | Пластина | 1 |
| 08 | 0164404 | Установочный винт | 14 |
| 09 | 0164405 | Масляное уплотнение | 1 |
| 10 | 0164406 | Подшипник каток | 1 |
| 11 | 0164407 | Стопорное кольцо | 1 |
| 12 | 0164408 | Регулировочная шайба | 1 |
| 13 | 0164409 | Проставка | 1 |
| 14 | 0164410 | Проставка | 1 |
| 15 | 0164411 | Регулировочная шайба | 1 |
| 16 | 0164412 | Тарельчатая пружина | 2 |
| 17 | 0164413 | Проставка | 1 |
| 18 | 0164414 | Гидроцилиндр | 1 |
| 19 | 0164415 | Шток | 1 |
| 20 | 0164416 | Проставка | 1 |
| 21 | 0164417 | Пружина | 1 |
| 22 | 0164418 | Пластина клапан | 1 |
| 23 | 0164419 | Пружинный штифт | 1 |
| 24 | 0164420 | Шпиндель | 1 |
| 25 | 0164421 | Пружинный штифт | 1 |
| 26 | 0164422 | Стопорное кольцо | 1 |
| 27 | 0134414 | Уплотнительное кольцо | 1 |
| 28 | 0164423 | Корпус | 1 |
| 29 | 0164424 | Уплотнительное кольцо | 1 |
| 30 | 0164425 | Стопорное кольцо | 1 |
| 31 | 0164426 | Крышка передний | 1 |
| 32 | 0164427 замена: 0164432 | Уплотнительное кольцо | 1 |
| 32 | 0164427 замена: 0164432 | Уплотнительное кольцо | 1 |
| 32 | 0164427 замена: 0164432 | Уплотнительное кольцо | 1 |
| 32 | 0164427 замена: 0164432 | Уплотнительное кольцо | 1 |
| 32 | 0164427 замена: 0164432 | Уплотнительное кольцо | 1 |
| 32 | 0164432 | Уплотнительное кольцо | 1 |
| 32 | 0164432 | Уплотнительное кольцо | 1 |
| 32 | 0164432 | Уплотнительное кольцо | 1 |
| 32 | 0164432 | Уплотнительное кольцо | 1 |
| 32 | 0164432 | Уплотнительное кольцо | 1 |
| 32 | 0164432 | Уплотнительное кольцо | 1 |
| 33 | 0164428 | Крышка клапан | 1 |
| 34 | 0102106 | Болт с внутренним шестигранником | 2 |
| 35 | 0164429 | Болт с внутренним шестигранником | 4 |
| 36 | 0124806 | Пружинная шайба | 6 |
| 37 | 0164430 | Пробка | 2 |
| 38 | 0164431 | Уплотнительное кольцо | 2 |
| 39 | 0111537 | Пробка | 1 |
| 40 | 4139113 замена: 4152522 | Комплект уплотнений | 1 |
| 40 | 4139113 замена: 4152522 | Комплект уплотнений | 1 |
| 40 | 4139113 замена: 4152522 | Комплект уплотнений | 1 |
| 40 | 4139113 замена: 4152522 | Комплект уплотнений | 1 |
| 40 | 4139113 замена: 4152522 | Комплект уплотнений | 1 |
| 40 | 4152522 | Комплект уплотнений | 1 |
| 40 | 4152522 | Комплект уплотнений | 1 |
| 40 | 4152522 | Комплект уплотнений | 1 |
| 40 | 4152522 | Комплект уплотнений | 1 |
| 40 | 4152522 | Комплект уплотнений | 1 |
| 40 | 4152522 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
