Плунжер насос — HITACHI UH171

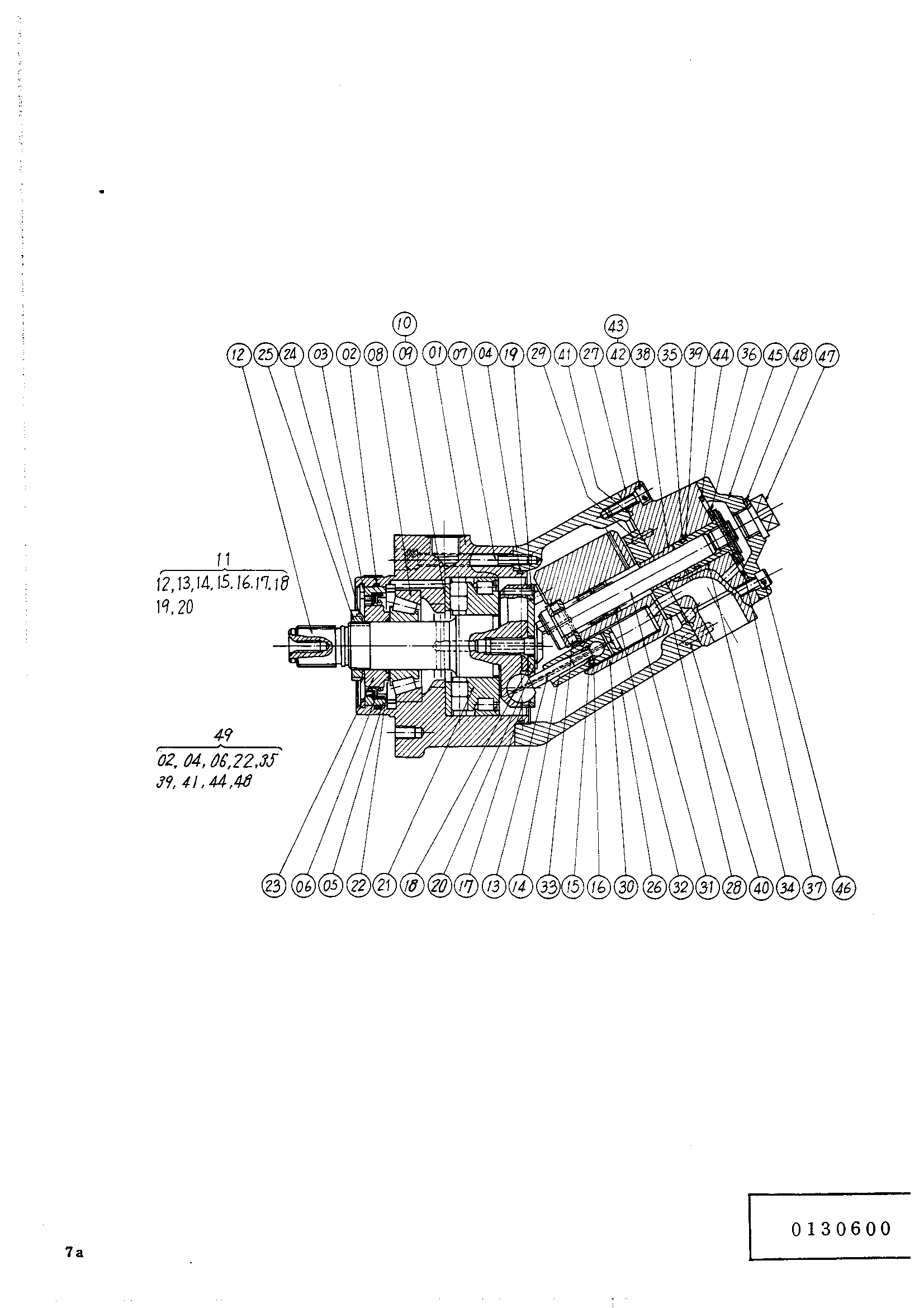

Заводская схема «Плунжер насос» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4071358 замена: 4116038 | Поршневой насос | 2 | |
| 01 | 0130601 | Корпус | 1 |
| 02 | 0130602 | Уплотнительное кольцо | 1 |
| 03 | 991727 | Кольцо фиксатор | 1 |
| 04 | 4060102 | Уплотнительное кольцо | 1 |
| 05 | 0130603 | Корпус | 1 |
| 06 | 4065316 | Масляное уплотнение | 1 |
| 07 | 0130604 | Болт с внутренним шестигранником | 8 |
| 08 | 4060036 | Подшипник | 1 |
| 09 | 4060037 | Регулировочная шайба | 2 |
| 10 | 4060038 | Регулировочная шайба | 3 |
| 11 | 4094987 | Вал | 1 |
| 21 | 4060040 | Подшипник | 1 |
| 22 | 0130605 | Уплотнительное кольцо | 1 |
| 23 | 0130606 | Кольцо | 1 |
| 24 | 454949 | Шайба | 1 |
| 25 | 454932 | Гайка подшипник | 1 |
| 26 | 0130607 | Корпус | 1 |
| 27 | 0130608 | Держатель | 1 |
| 28 | 0130609 | Пластина клапан | 1 |
| 29 | 0130610 | Палец | 1 |
| 30 | 0130611 | Блок гидроцилиндр | 1 |
| 31 | 0130612 | Шпиндель | 1 |
| 32 | 4060104 | Подшипник | 2 |
| 33 | 0130613 | Подшипник | 1 |
| 34 | 0130614 | Втулка | 1 |
| 35 | 4506420 | Уплотнительное кольцо | 1 |
| 36 | 4060054 | Пружина: дисковый | 4 |
| 37 | 4060063 | Шплинт | 1 |
| 38 | 0130615 | Втулка | 1 |
| 39 | 4060056 | Опорное кольцо | 1 |
| 40 | 0130616 | Палец | 2 |
| 41 | 0130617 | Уплотнительное кольцо | 1 |
| 42 | 4060106 | Болт с внутренним шестигранником | 4 |
| 43 | 0130618 | Болт с внутренним шестигранником | 4 |
| 44 | 0130619 | Уплотнительное кольцо | 1 |
| 45 | 4060057 | Крышка | 1 |
| 46 | 0130620 | Болт с внутренним шестигранником | 3 |
| 47 | 4060058 | Пробка | 1 |
| 48 | 985099 | Уплотнительное кольцо | 1 |
| 49 | 4107940 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
