Трубопроводы системы смазки <погрузчик> — HITACHI UH171

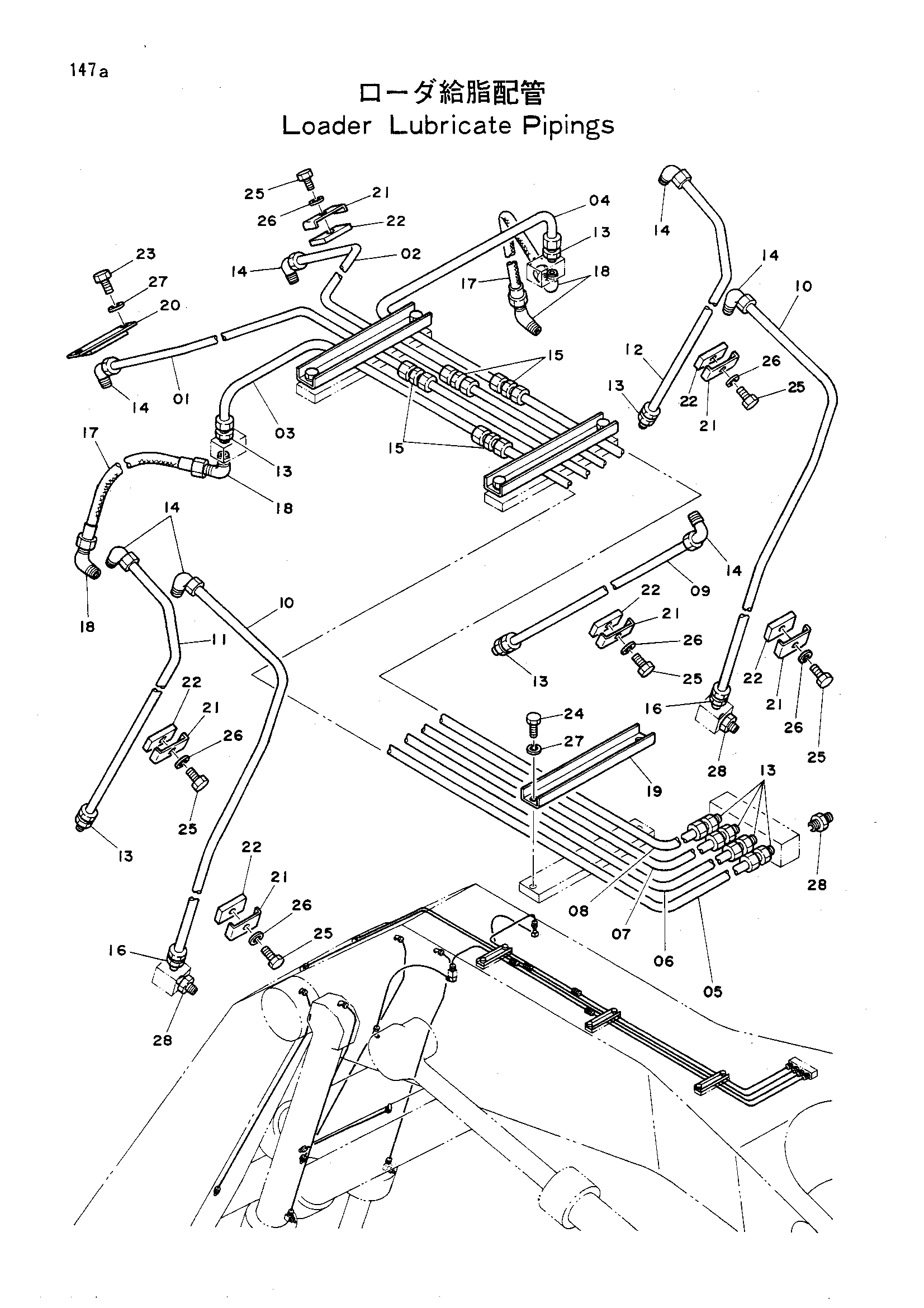

Заводская схема «Трубопроводы системы смазки <погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4082745 замена: 4130169 | Трубка | 1 |
| 01 | 4082745 замена: 4130175 | Трубка | 1 |
| 01 | 4082745 замена: 4130192 | Трубка | 1 |
| 01 | 4082745 замена: 4148384 | Трубка | 1 |
| 01 | 4082745 замена: 4148389 | Трубка | 1 |
| 01 | 4148384 | Трубка | 1 |
| 02 | 4082746 замена: 4130169 | Трубка | 1 |
| 02 | 4082746 замена: 4130175 | Трубка | 1 |
| 02 | 4082746 замена: 4130192 | Трубка | 1 |
| 02 | 4082746 замена: 4148385 | Трубка | 1 |
| 02 | 4082746 замена: 4148390 | Трубка | 1 |
| 02 | 4148385 | Трубка | 1 |
| 03 | 4082747 замена: 4130169 | Трубка | 1 |
| 03 | 4082747 замена: 4130192 | Трубка | 1 |
| 03 | 4082747 замена: 4148386 | Трубка | 1 |
| 03 | 4082747 замена: 4148388 | Трубка | 1 |
| 03 | 4148386 | Трубка | 1 |
| 04 | 4082748 замена: 4130169 | Трубка | 1 |
| 04 | 4082748 замена: 4130192 | Трубка | 1 |
| 04 | 4082748 замена: 4148387 | Трубка | 1 |
| 04 | 4082748 замена: 4148391 | Трубка | 1 |
| 04 | 4148387 | Трубка | 1 |
| 05 | 4082749 замена: 4130169 | Трубка | 1 |
| 05 | 4082749 замена: 4130192 | Трубка | 1 |
| 05 | 4082749 замена: 4148386 | Трубка | 1 |
| 05 | 4082749 замена: 4148388 | Трубка | 1 |
| 05 | 4148388 | Трубка | 1 |
| 06 | 4082750 замена: 4130169 | Трубка | 1 |
| 06 | 4082750 замена: 4130175 | Трубка | 1 |
| 06 | 4082750 замена: 4130192 | Трубка | 1 |
| 06 | 4082750 замена: 4148384 | Трубка | 1 |
| 06 | 4082750 замена: 4148389 | Трубка | 1 |
| 06 | 4148389 | Трубка | 1 |
| 07 | 4082751 замена: 4130169 | Трубка | 1 |
| 07 | 4082751 замена: 4130175 | Трубка | 1 |
| 07 | 4082751 замена: 4130192 | Трубка | 1 |
| 07 | 4082751 замена: 4148385 | Трубка | 1 |
| 07 | 4082751 замена: 4148390 | Трубка | 1 |
| 07 | 4148390 | Трубка | 1 |
| 08 | 4082752 замена: 4130169 | Трубка | 1 |
| 08 | 4082752 замена: 4130192 | Трубка | 1 |
| 08 | 4082752 замена: 4148387 | Трубка | 1 |
| 08 | 4082752 замена: 4148391 | Трубка | 1 |
| 08 | 4148391 | Трубка | 1 |
| 09 | 4085806 замена: 4130169 | Трубка | 1 |
| 09 | 4085806 замена: 4130175 | Трубка | 1 |
| 09 | 4085806 замена: 4148395 | Трубка | 1 |
| 09 | 4148395 | Трубка | 1 |
| 10 | 4092291 замена: 4143566 | Трубка | 2 |
| 10 | 4143566 замена: 4130168 | Трубка | 2 |
| 10 | 4143566 замена: 4130175 | Трубка | 2 |
| 10 | 4143566 замена: 4148409 | Трубка | 2 |
| 10 | 4148409 | Трубка | 2 |
| 11 | 4085808 замена: 4099806 | Трубка | 1 |
| 11 | 4099806 замена: 4130169 | Трубка | 1 |
| 11 | 4099806 замена: 4130175 | Трубка | 1 |
| 11 | 4099806 замена: 4148404 | Трубка | 1 |
| 11 | 4148404 | Трубка | 1 |
| 12 | 4085809 замена: 4099805 | Трубка | 1 |
| 12 | 4099805 замена: 4130169 | Трубка | 1 |
| 12 | 4099805 замена: 4130175 | Трубка | 1 |
| 12 | 4099805 замена: 4148403 | Трубка | 1 |
| 12 | 4148403 | Трубка | 1 |
| 13 | 4130169 | Штуцер трубки | 9 |
| 13 | 4507113 | Штуцер трубки | 9 |
| 14 | 4130175 | Штуцер трубки | 7 |
| 14 | 4507112 | Штуцер трубки | 7 |
| 15 | 4057013 | Штуцер трубки | 4 |
| 15 | 4130192 | Штуцер трубки | 4 |
| 16 | 4032177 | Штуцер трубки | 2 |
| 16 | 4130168 | Штуцер трубки | 2 |
| 17 | 4008031 | Шланг | 2 |
| 18 | 94-1401 | Угловой штуцер | 4 |
| 19 | 4054025 | Хомут | 3 |
| 20 | 4054024 | Хомут | 1 |
| 21 | 4032160 | Хомут | 6 |
| 22 | 4032161 | Резиновая прокладка | 6 |
| 23 | M111036 | Болт | 2 |
| 24 | M111028 | Болт | 6 |
| 25 | M111225 | Болт | 6 |
| 26 | A590912 | Пружинная шайба | 6 |
| 27 | A590910 | Пружинная шайба | 8 |
| 28 | J75481 | Штуцер | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
