Каталог запчастей HITACHI
Гидроцилиндр ковша — HITACHI UH171

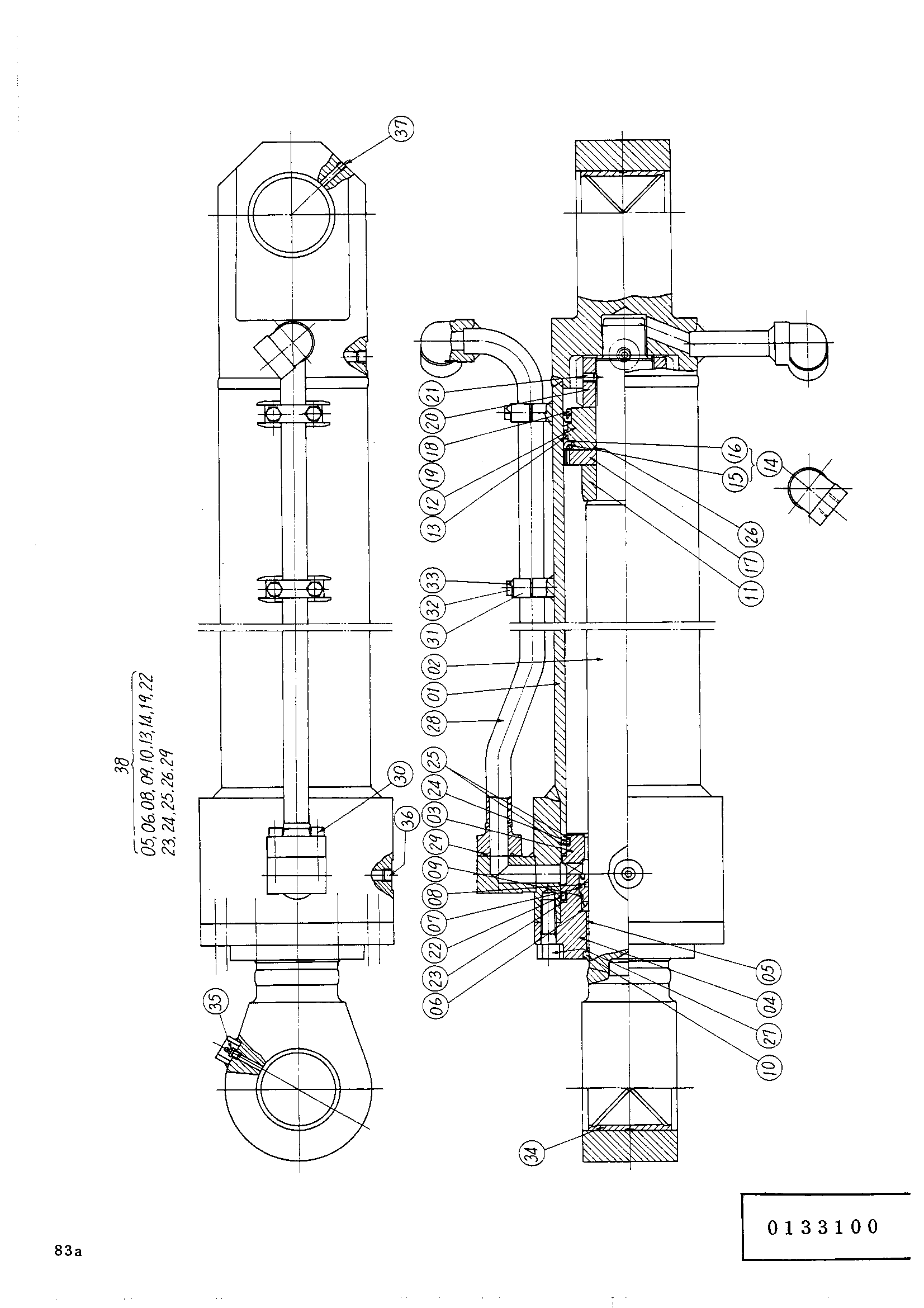

Заводская схема «Гидроцилиндр ковша» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3014042 замена: 3020664 | Гидроцилиндр ковш | 1 | |
| 01 | 3016094 | Трубка гидроцилиндр | 1 |
| 02 | 4094838 замена: 0165702 | Шток поршня | 1 |
| 02 | 4094838 замена: 0165703 | Шток поршня | 1 |
| 02 | 4094838 замена: 0166001 | Шток поршня | 1 |
| 02 | 4094838 замена: 0166002 | Шток поршня | 1 |
| 02 | 4094838 замена: 0166003 | Шток поршня | 1 |
| 02 | 4094838 замена: 0166004 | Шток поршня | 1 |
| 02 | 4094838 замена: 0166005 | Шток поршня | 1 |
| 02 | 4094838 замена: 0166006 | Шток поршня | 1 |
| 02 | 4094838 замена: 0166007 | Шток поршня | 1 |
| 02 | 4094838 замена: 0166008 | Шток поршня | 1 |
| 02 | 4094838 замена: 0166009 | Шток поршня | 1 |
| 02 | 4094838 замена: 0166010 | Шток поршня | 1 |
| 02 | 4094838 замена: 0166011 | Шток поршня | 1 |
| 02 | 4094838 замена: 0166012 | Шток поршня | 1 |
| 02 | 4094838 замена: 4094805 | Шток поршня | 1 |
| 02 | 4094838 замена: 4094816 | Шток поршня | 1 |
| 02 | 4094838 замена: 4094899 | Шток поршня | 1 |
| 03 | 4094806 | Проставка | 1 |
| 04 | 4094840 | Головка гидроцилиндр | 1 |
| 04 | 4094840 | Головка гидроцилиндр | 1 |
| 04 | 4094840 | Головка гидроцилиндр | 1 |
| 04 | 4094840 | Головка гидроцилиндр | 1 |
| 04 | 4094840 | Головка гидроцилиндр | 1 |
| 04 | 4094840 | Головка гидроцилиндр | 1 |
| 04 | 4094840 | Головка гидроцилиндр | 1 |
| 04 | 4094840 | Головка гидроцилиндр | 1 |
| 04 | 4094840 | Головка гидроцилиндр | 1 |
| 05 | 4505059 | Втулка | 1 |
| 06 | 4069701 | U-образная манжета | 1 |
| 07 | 4094837 | Держатель | 1 |
| 08 | 4094814 замена: 4115107 | Уплотнительное кольцо | 1 |
| 08 | 4115107 | Уплотнительное кольцо | 1 |
| 09 | A811125 | Уплотнительное кольцо | 1 |
| 10 | 4094812 | Грязесъёмное кольцо | 1 |
| 11 | 4094810 | Кольцо амортизатор | 1 |
| 12 | 4094839 | Поршень | 1 |
| 13 | 4094807 | Поршневое кольцо | 2 |
| 14 | 4094809 | U-образная манжета | 2 |
| 15 | 0132601 | U-образная манжета | 1 |
| 16 | 0132602 | Хеел нейлоновый | 1 |
| 17 | 4094818 | Держатель | 1 |
| 18 | 4094841 | Держатель | 1 |
| 19 | 4505072 | Ограничитель | 1 |
| 20 | 4069703 | Гайка | 1 |
| 21 | 4061765 | Установочный винт | 1 |
| 22 | 4094815 | Уплотнительное кольцо | 1 |
| 23 | 4094811 | Опорное кольцо | 1 |
| 24 | 4039659 | Уплотнительное кольцо | 1 |
| 25 | 4094817 | Опорное кольцо | 2 |
| 26 | A811080 | Уплотнительное кольцо | 1 |
| 27 | 4094801 | Болт с внутренним шестигранником | 12 |
| 28 | 3016095 | Трубка | 1 |
| 29 | 939306 | Уплотнительное кольцо | 1 |
| 30 | M341045 | Болт с внутренним шестигранником | 4 |
| 31 | 4094819 | Хомут трубки | 2 |
| 32 | M121245 | Болт | 4 |
| 33 | 4094803 | Стопорная шайба | 2 |
| 34 | 0133101 | Втулка | 2 |
| 35 | 4009445 | Штуцер | 1 |
| 36 | 94-2012 | Пробка | 2 |
| 37 | 94-2010 | Пробка | 1 |
| 38 | 0133102 | Головка гидроцилиндр | 1 |
| 38 | 0133102 | Головка гидроцилиндр | 1 |
| 38 | 0133102 | Головка гидроцилиндр | 1 |
| 38 | 0133102 | Головка гидроцилиндр | 1 |
| 38 | 0133102 | Головка гидроцилиндр | 1 |
| 38 | 0133102 | Головка гидроцилиндр | 1 |
| 38 | 0133102 | Головка гидроцилиндр | 1 |
| 38 | 0133102 | Головка гидроцилиндр | 1 |
| 39 | 0133103 | Стопорное кольцо | 1 |
| 39 | 0133103 | Стопорное кольцо | 1 |
| 39 | 0133103 | Стопорное кольцо | 1 |
| 39 | 0133103 | Стопорное кольцо | 1 |
| 39 | 0133103 | Стопорное кольцо | 1 |
| 39 | 0133103 | Стопорное кольцо | 1 |
| 39 | 0133103 | Стопорное кольцо | 1 |
| 39 | 0133103 | Стопорное кольцо | 1 |
| 40 | 4094852 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
