Ходовой гидромотор — HITACHI UH171

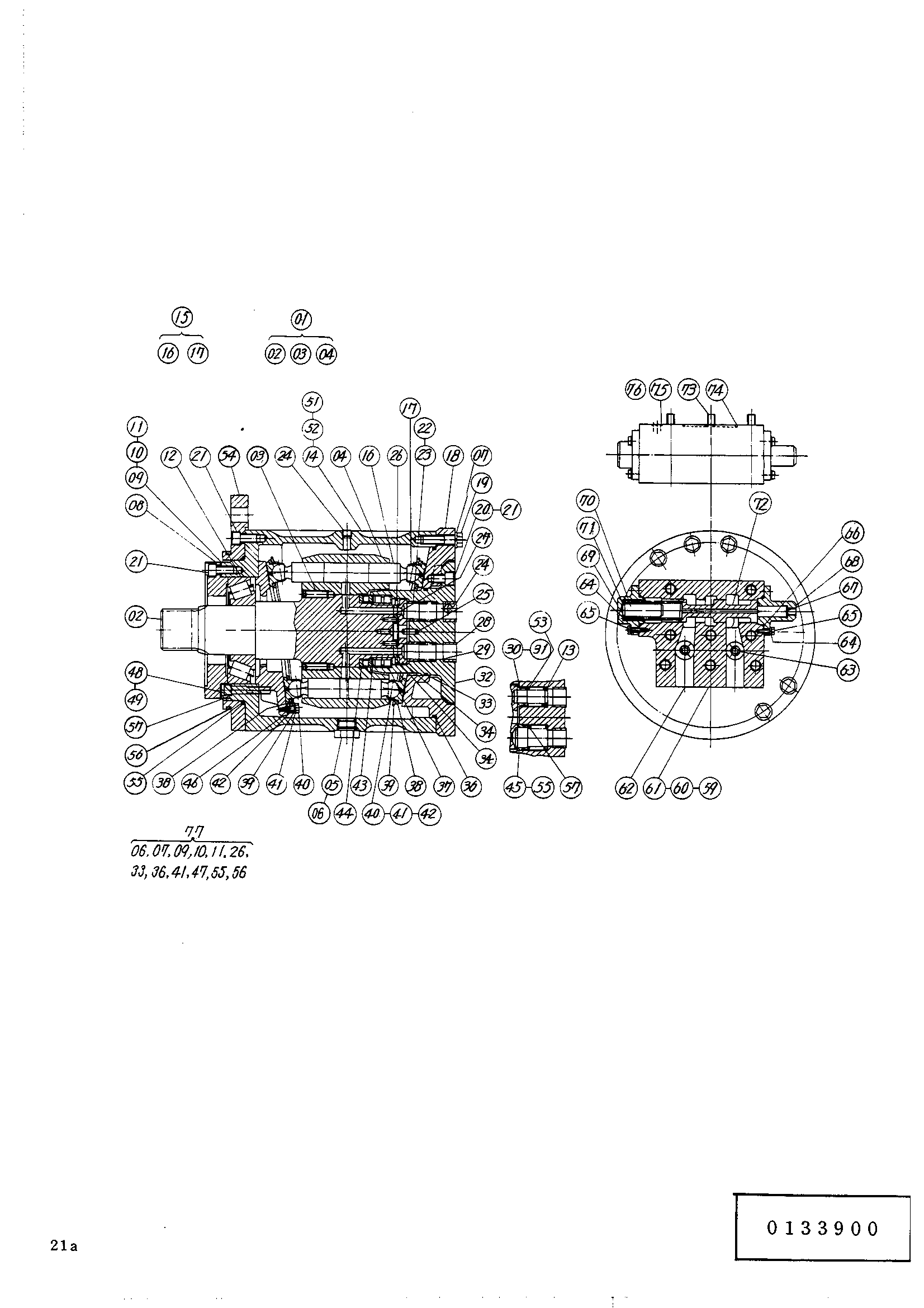

Заводская схема «Ходовой гидромотор» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4070848 | Гидромотор плунжер | 1 | |
| 03 | 0130802 | Винт | 2 |
| 05 | 4054310 | Пробка | 1 |
| 06 | 4048301 | Уплотнительное кольцо | 1 |
| 07 | J21384 | Пружинная шайба | 14 |
| 08 | 0130804 | Фиксатор | 1 |
| 09 | 4040433 | Регулировочная шайба | 1 |
| 10 | 4040437 | Регулировочная шайба | 1 |
| 11 | 4040464 | Регулировочная шайба | 1 |
| 12 | 4040434 | Подшипник каток | 1 |
| 13 | 0133801 | Проставка | 1 |
| 15 | 4054477 | Поршень | 26 |
| 19 | 4040438 | Болт | 16 |
| 20 | 4040439 | Болт с внутренним шестигранником | 2 |
| 21 | 0133802 | Болт с внутренним шестигранником | 22 |
| 22 | 4040441 | Кольцо | 2 |
| 23 | 4040442 | Втулка | 2 |
| 24 | 0130805 | Пробка | 2 |
| 25 | 4040430 | Палец | 2 |
| 26 | 4040443 | Стопорное кольцо | 1 |
| 27 | 4040429 | Палец | 2 |
| 28 | 4040444 | Втулка | 4 |
| 29 | 4040445 | Пружина | 2 |
| 30 | 4040446 | Втулка | 1 |
| 31 | 4040447 | Кольцо | 1 |
| 33 | 0130807 | Уплотнительное кольцо | 1 |
| 34 | 0133901 | Пластина | 1 |
| 35 | 4040448 | Пластина | 1 |
| 36 | 0133804 | Уплотнительное кольцо | 1 |
| 37 | 4040450 | Подшипник каток | 1 |
| 38 | 4040451 | Пластина | 2 |
| 39 | 4040452 | Стопорная пластина | 8 |
| 40 | 4040910 | Болт | 16 |
| 41 | 4040453 | Шайба | 16 |
| 42 | 4040454 | Проставка | 16 |
| 43 | 4040455 | Проставка | 1 |
| 44 | 4040456 | Подшипник | 1 |
| 45 | 4040463 | Кольцо | 1 |
| 46 | 3005647 | Кулачок | 1 |
| 47 | 4040457 | Манжета | 4 |
| 48 | 4040458 | Болт с внутренним шестигранником | 2 |
| 49 | 4040459 | Болт с внутренним шестигранником | 2 |
| 50 | 4040462 | Втулка | 1 |
| 53 | 4040460 | Пружина | 1 |
| 54 | 3005564 | Фланец | 1 |
| 55 | A810210 | Уплотнительное кольцо | 1 |
| 56 | A810230 | Уплотнительное кольцо | 1 |
| 57 | 4040461 | Пружина | 1 |
| 58 | 0133902 | Клапан селектор | 1 |
| 62 | 0133807 | Колпачок | 2 |
| 63 | 0133808 | Пробка | 2 |
| 64 | 0133809 | Пружинная шайба | 6 |
| 65 | 4040465 | Болт | 6 |
| 66 | 0133810 | Уплотнительное кольцо | 2 |
| 69 | 0133811 | Колпачок | 1 |
| 70 | 4054475 | Ограничитель | 1 |
| 71 | 4054476 | Пружина | 1 |
| 73 | 4040469 | Болт с внутренним шестигранником | 8 |
| 74 | 4040470 | Уплотнительное кольцо | 4 |
| 75 | 0133812 | Уплотнительное кольцо | 1 |
| 76 | 0133813 | Втулка | 1 |
| 77 | 4125136 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
