Пилотные гидролинии (NO.1) — HITACHI UH171

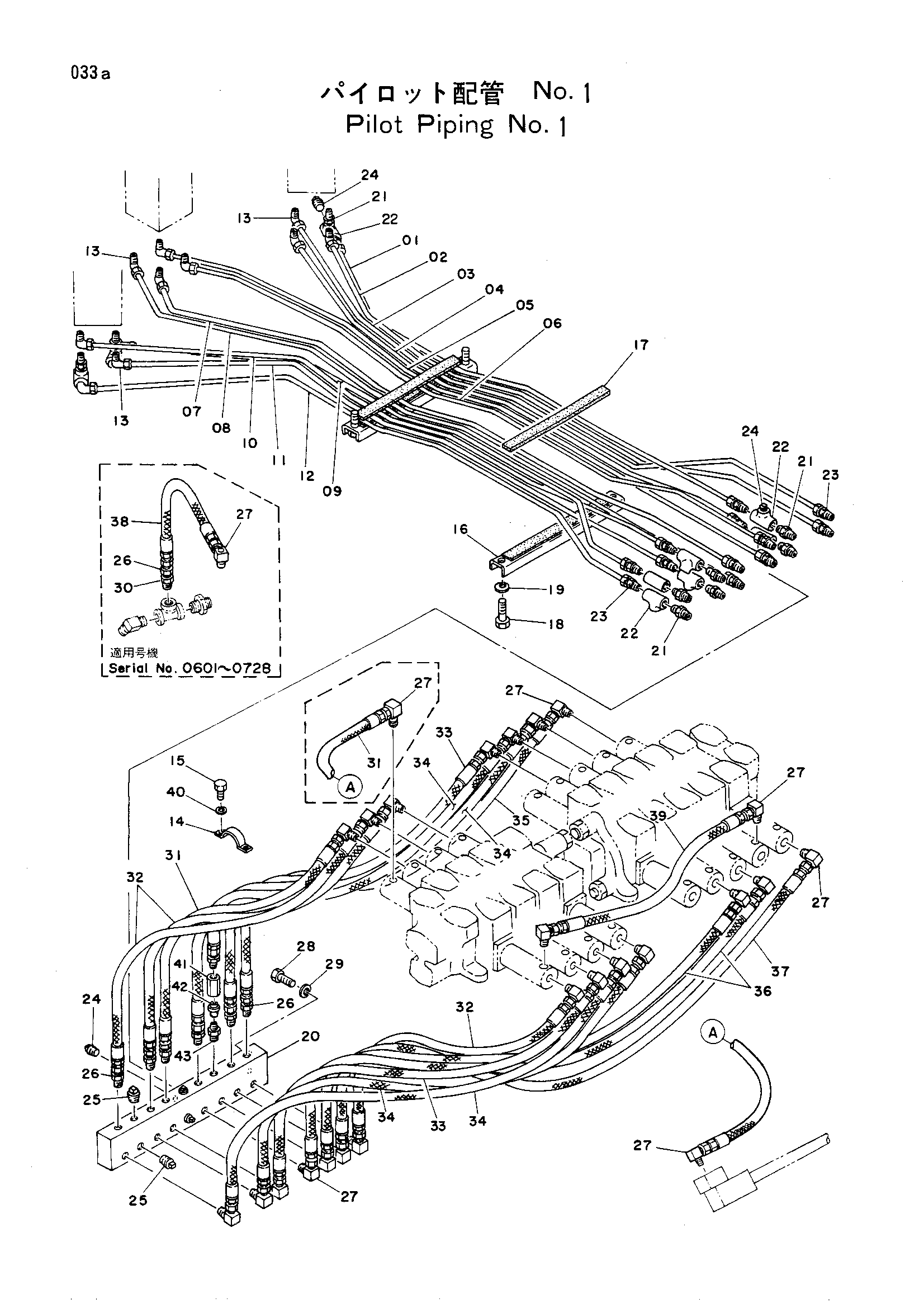

Заводская схема «Пилотные гидролинии (NO.1)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3013911 замена: 3027219 | Трубка | 1 |
| 01 | 3013911 замена: 4130169 | Трубка | 1 |
| 01 | 3027219 | Трубка | 1 |
| 02 | 3015309 замена: 3027233 | Трубка | 1 |
| 02 | 3015309 замена: 4130169 | Трубка | 1 |
| 02 | 3015309 замена: 4130175 | Трубка | 1 |
| 02 | 3027233 | Трубка | 1 |
| 03 | 3013913 замена: 3027220 | Трубка | 1 |
| 03 | 3013913 замена: 4130169 | Трубка | 1 |
| 03 | 3013913 замена: 4130175 | Трубка | 1 |
| 03 | 3027220 | Трубка | 1 |
| 04 | 3013914 замена: 3027221 | Трубка | 1 |
| 04 | 3013914 замена: 4130169 | Трубка | 1 |
| 04 | 3013914 замена: 4130175 | Трубка | 1 |
| 04 | 3027221 | Трубка | 1 |
| 05 | 3013915 замена: 3027222 | Трубка | 1 |
| 05 | 3013915 замена: 4130169 | Трубка | 1 |
| 05 | 3013915 замена: 4130175 | Трубка | 1 |
| 05 | 3027222 | Трубка | 1 |
| 06 | 3013916 замена: 3027223 | Трубка | 1 |
| 06 | 3013916 замена: 4130169 | Трубка | 1 |
| 06 | 3013916 замена: 4130175 | Трубка | 1 |
| 06 | 3027223 | Трубка | 1 |
| 07 | 3013917 замена: 3027224 | Трубка | 1 |
| 07 | 3013917 замена: 4130169 | Трубка | 1 |
| 07 | 3013917 замена: 4130175 | Трубка | 1 |
| 07 | 3027224 | Трубка | 1 |
| 08 | 3013918 замена: 3027225 | Трубка | 1 |
| 08 | 3013918 замена: 4130169 | Трубка | 1 |
| 08 | 3013918 замена: 4130175 | Трубка | 1 |
| 08 | 3027225 | Трубка | 1 |
| 09 | 3013919 замена: 3027226 | Трубка | 1 |
| 09 | 3013919 замена: 4130169 | Трубка | 1 |
| 09 | 3013919 замена: 4130175 | Трубка | 1 |
| 09 | 3027226 | Трубка | 1 |
| 10 | 3013920 замена: 3027227 | Трубка | 1 |
| 10 | 3013920 замена: 4130169 | Трубка | 1 |
| 10 | 3013920 замена: 4130175 | Трубка | 1 |
| 10 | 3027227 | Трубка | 1 |
| 11 | 3013921 замена: 3027228 | Трубка | 1 |
| 11 | 3013921 замена: 4130169 | Трубка | 1 |
| 11 | 3013921 замена: 4130175 | Трубка | 1 |
| 11 | 3027228 | Трубка | 1 |
| 12 | 3013922 замена: 3027229 | Трубка | 1 |
| 12 | 3013922 замена: 4130169 | Трубка | 1 |
| 12 | 3013922 замена: 4130175 | Трубка | 1 |
| 12 | 3027229 | Трубка | 1 |
| 13 | 4130175 | Штуцер трубки | 11 |
| 13 | 4507112 | Штуцер трубки | 11 |
| 14 | 4089557 | Хомут | 2 |
| 15 | M111014 | Болт | 4 |
| 16 | 4074375 | Хомут | 2 |
| 17 | 4514840 | Резиновая прокладка | 2 |
| 18 | M111036 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | 3012117 | Коллектор | 1 |
| 21 | 94-1701 | Адаптер | 9 |
| 22 | 94-0660 | Тройник | 9 |
| 23 | 4130169 | Штуцер трубки | 13 |
| 23 | 4507113 | Штуцер трубки | 13 |
| 24 | 94-2022 | Пробка | 9 |
| 25 | 94-2023 | Пробка | 4 |
| 26 | 94-1302 | Адаптер | 7 |
| 26 | 94-1302 | Адаптер | 8 |
| 27 | 94-1402 | Угловой штуцер | 24 |
| 27 | 94-1402 | Угловой штуцер | 25 |
| 28 | M111225 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | 94-1602 | Переходник | 1 |
| 31 | 4071341 | Шланг | 1 |
| 31 | 4071341 | Шланг | 2 |
| 32 | 4071342 | Шланг | 3 |
| 33 | 4071343 | Шланг | 2 |
| 34 | 4071344 | Шланг | 4 |
| 35 | 4079762 | Шланг | 1 |
| 36 | 4071346 | Шланг | 2 |
| 37 | 4071347 | Шланг | 1 |
| 38 | 4022459 | Шланг | 1 |
| 39 | 4033997 | Шланг | 1 |
| 40 | 94-2012 | Пробка | 1 |
| 41 | 3015132 | Клапан | 2 |
| 42 | 4090363 | Золотник | 1 |
| 43 | 94-1702 | Адаптер: S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
