Каталог запчастей HITACHI
Поворот трансмиссия — HITACHI UH171

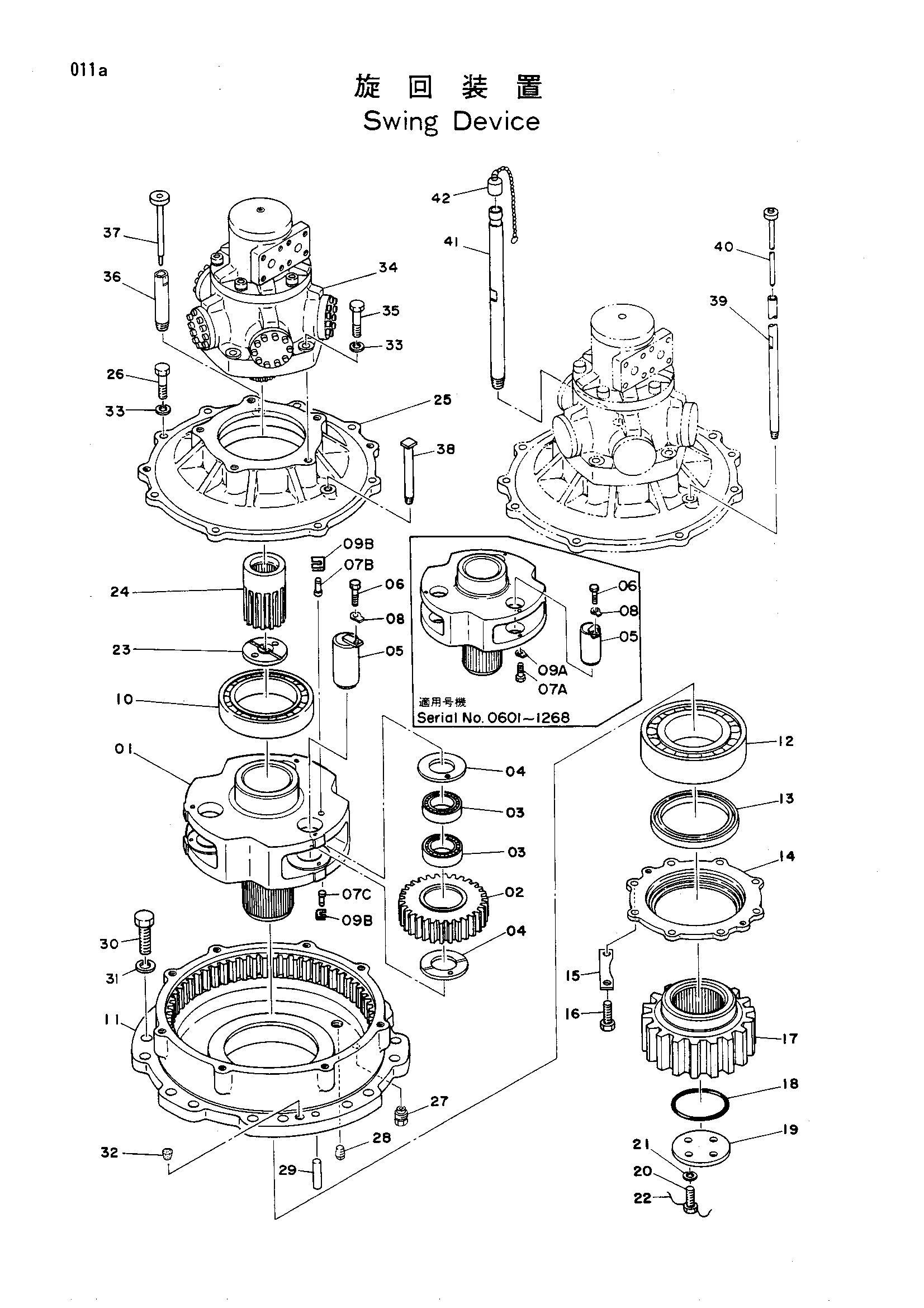

Заводская схема «Поворот трансмиссия» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9035925 | Поворот редуктион устройство | 2 | |
| 01 | 1002634 замена: 1005856 | Водило | 1 |
| 01 | 1002634 замена: 4125911 | Водило | 1 |
| 01 | 1002634 замена: 8022558 | Водило | 1 |
| 01 | 1005856 замена: 1006799 | Водило | 1 |
| 01 | 1005856 замена: 4109225 | Водило | 1 |
| 01 | 1005856 замена: 4109226 | Водило | 1 |
| 01 | 1005856 замена: 4109227 | Водило | 1 |
| 01 | 1005856 замена: 4139024 | Водило | 1 |
| 01 | 1005856 замена: 8501822 | Водило | 1 |
| 01 | 1005856 замена: A590412 | Водило | 1 |
| 01 | 1005856 замена: M111225 | Водило | 1 |
| 01 | 1006799 | Водило | 1 |
| 02 | 3502315 | Планетарная шестерня | 3 |
| 03 | 4511577 | Игольчатый подшипник | 6 |
| 04 | 4042836 | Проставка | 6 |
| 04 | 4109225 | Упорная пластина | 6 |
| 05 | 8022558 | Палец | 3 |
| 05 | 8501822 | Палец | 3 |
| 05 | 8501822 | Палец | 3 |
| 06 | 4055060 | Болт ограничитель | 3 |
| 06 | 4511580 | Болт ограничитель | 3 |
| 06 | M111225 | Болт | 3 |
| 07 | 4055060 | Болт ограничитель | 3 |
| 07A | 4125911 | Болт ограничитель | 3 |
| 07B | 4109226 | Палец | 3 |
| 07C | 4109227 | Палец | 3 |
| 08 | A590412 | Шайба тонгуед | 3 |
| 08 | A590412 | Шайба тонгуед | 3 |
| 08 | A590414 | Шайба тонгуед | 3 |
| 09 | A590414 | Шайба тонгуед | 3 |
| 09A | A590412 | Шайба тонгуед | 3 |
| 09B | 4139024 | Зажим | 6 |
| 10 | 923912 | Шариковый подшипник | 1 |
| 11 | 1002951 | Корпус | 1 |
| 12 | 4067056 | Роликовый подшипник | 1 |
| 12 | 4508194 замена: 4067056 | Роликовый подшипник | 1 |
| 13 | 4148836 | Масляное уплотнение | 1 |
| 13 | 947010 замена: 4148836 | Масляное уплотнение | 1 |
| 14 | 3502316 | Крышка | 1 |
| 15 | 4511578 | Стопорная шайба | 4 |
| 16 | M111436 | Болт | 8 |
| 17 | 3010992 | Шестерня | 1 |
| 18 | 4508195 | Уплотнительное кольцо | 1 |
| 19 | 4054933 замена: 4114651 | Крышка | 1 |
| 19 | 4114651 | Крышка | 1 |
| 20 | 4511579 | Болт | 4 |
| 21 | A590914 | Пружинная шайба | 4 |
| 22 | 4501973 | Провод | 2 |
| 23 | 4513961 | Упорная пластина | 1 |
| 24 | 3004584 | Шестерня | 1 |
| 25 | 1003242 | Крышка | 1 |
| 26 | M121645 | Болт | 8 |
| 27 | 960339 | Пробка магнит | 1 |
| 28 | J75286 | Пробка масляный | 1 |
| 29 | J402050 | Установочный штифт | 2 |
| 30 | M122271 | Болт | 16 |
| 31 | A590922 | Пружинная шайба | 16 |
| 32 | 425175 | Пробка | 3 |
| 33 | A590916 | Пружинная шайба | 26 |
| 34 | 4071355 замена: 4114087 | Гидромотор: поворот | 2 |
| 34 | 4114087 | Гидромотор | 2 |
| 35 | M211671 | Болт | 10 |
| 36 | 4085405 | Трубка | 1 |
| 37 | 9708746 | Указатель уровня | 1 |
| 38 | 9707544 | Трубка | 1 |
| 39 | 4077406 | Трубка | 1 |
| 40 | 9707530 | Указатель уровня | 1 |
| 41 | 9707528 | Трубка | 1 |
| 42 | 4080507 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
