Ходовой трансмиссия — HITACHI UH171

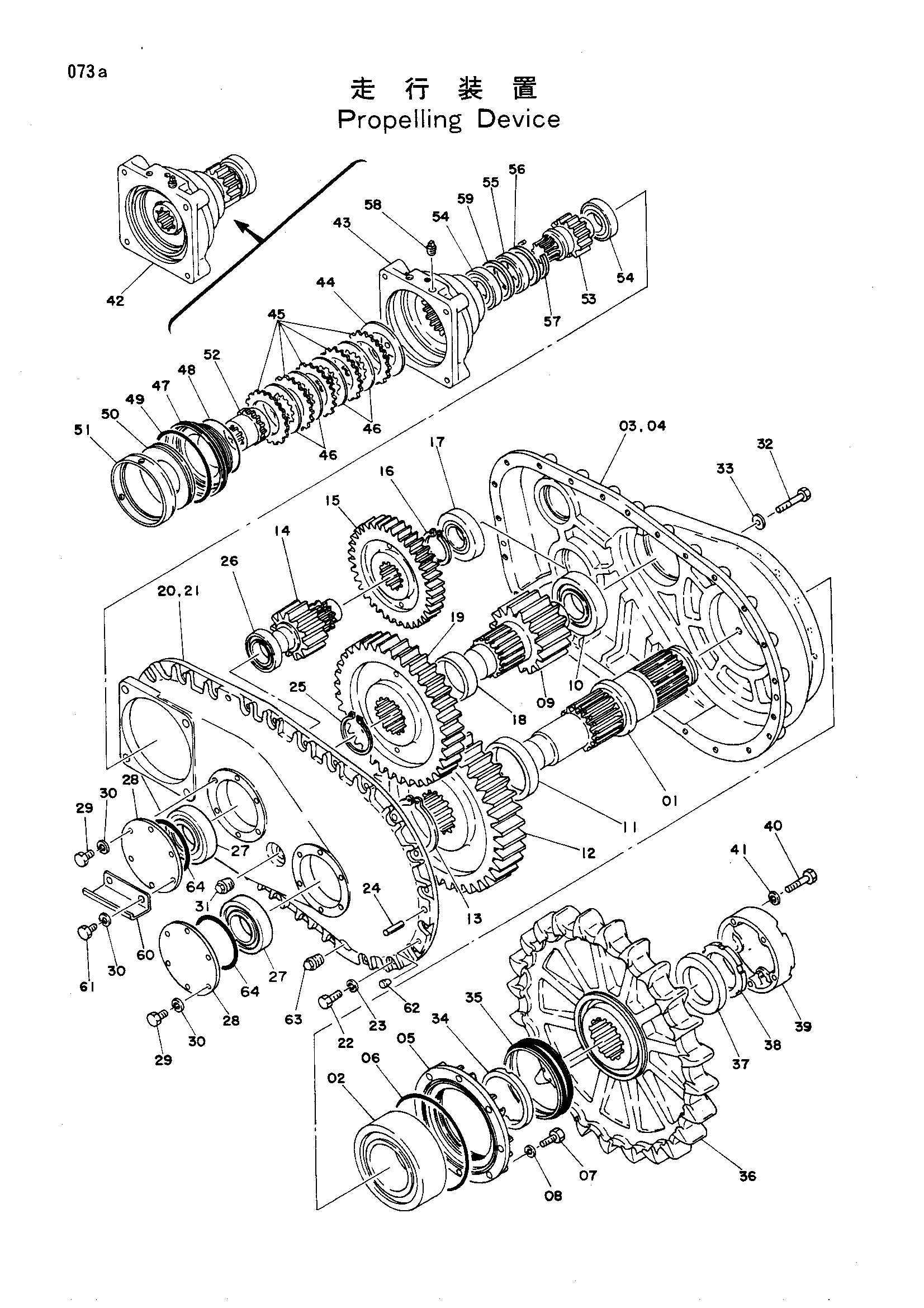

Заводская схема «Ходовой трансмиссия» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9026548 | PROPELLING DEVICE (STD.TRACK) | 1 | |
| 9036050 | PROPELLING DEVICE (LD TRACK) | 1 | |
| 01 | 2007583 | Вал | 2 |
| 02 | 4070850 | Подшипник. спхерикал | 2 |
| 03 | 1003214 замена: 1005069 | Корпус шестерня (правый) | 1 |
| 03 | 1003214 замена: 1005069 | Корпус шестерня (правый) | 1 |
| 03 | 1003214 замена: 1005069 | Корпус шестерня (правый) | 1 |
| 03 | 1005069 | Корпус шестерня (правый) | 1 |
| 03 | 1005069 | Корпус шестерня (правый) | 1 |
| 03 | 1005069 | Корпус шестерня (правый) | 1 |
| 04 | 1003213 замена: 1005068 | Корпус шестерня (левый) | 1 |
| 04 | 1003213 замена: 1005068 | Корпус шестерня (левый) | 1 |
| 04 | 1003213 замена: 1005068 | Корпус шестерня (левый) | 1 |
| 04 | 1005068 | Корпус шестерня (левый) | 1 |
| 04 | 1005068 | Корпус шестерня (левый) | 1 |
| 04 | 1005068 | Корпус шестерня (левый) | 1 |
| 05 | 3010828 | Опора | 2 |
| 06 | A810300 | Уплотнительное кольцо | 2 |
| 07 | M211645 | Болт | 16 |
| 08 | A590916 | Пружинная шайба | 16 |
| 09 | 2013041 | Ведущая шестерня 3 (LC гусеница) | 2 |
| 09 | 3010831 | Ведущая шестерня 3 (стд.тракк) | 2 |
| 10 | 4070851 | Подшипник. спхерикал | 2 |
| 11 | 4070844 | Проставка | 2 |
| 12 | 2007585 | Шестерня 3 (стд.тракк) | 2 |
| 12 | 2013040 | Шестерня 3 (LC гусеница) | 2 |
| 13 | 4070854 | Стопорное кольцо | 2 |
| 14 | 3010834 | Ведущая шестерня 2 | 2 |
| 15 | 3013819 | Шестерня 1 | 2 |
| 16 | 991351 | Стопорное кольцо | 2 |
| 16 | 991352 | Стопорное кольцо | 2 |
| 17 | 4070852 | Роликовый подшипник | 2 |
| 18 | 4070843 | Проставка | 2 |
| 19 | 3010827 | Шестерня 2 | 2 |
| 20 | 1002320 замена: 1005067 | Крышка (правый) | 1 |
| 20 | 1002320 замена: 3021254 | Крышка (правый) | 1 |
| 20 | 1002320 замена: 4119617 | Крышка (правый) | 1 |
| 20 | 1002320 замена: A810185 | Крышка (правый) | 1 |
| 20 | 1002320 замена: 1005067 | Крышка (правый) | 1 |
| 20 | 1002320 замена: 3021254 | Крышка (правый) | 1 |
| 20 | 1002320 замена: 4119617 | Крышка (правый) | 1 |
| 20 | 1002320 замена: A810185 | Крышка (правый) | 1 |
| 20 | 1002320 замена: 1005067 | Крышка (правый) | 1 |
| 20 | 1002320 замена: 3021254 | Крышка (правый) | 1 |
| 20 | 1002320 замена: 4119617 | Крышка (правый) | 1 |
| 20 | 1002320 замена: A810185 | Крышка (правый) | 1 |
| 20 | 1005067 | Крышка (правый) | 1 |
| 20 | 1005067 | Крышка (правый) | 1 |
| 20 | 1005067 | Крышка (правый) | 1 |
| 21 | 1002319 замена: 1005066 | Крышка (левый) | 1 |
| 21 | 1002319 замена: 3021254 | Крышка (левый) | 1 |
| 21 | 1002319 замена: 4119617 | Крышка (левый) | 1 |
| 21 | 1002319 замена: A810185 | Крышка (левый) | 1 |
| 21 | 1002319 замена: 1005066 | Крышка (левый) | 1 |
| 21 | 1002319 замена: 3021254 | Крышка (левый) | 1 |
| 21 | 1002319 замена: 4119617 | Крышка (левый) | 1 |
| 21 | 1002319 замена: A810185 | Крышка (левый) | 1 |
| 21 | 1002319 замена: 1005066 | Крышка (левый) | 1 |
| 21 | 1002319 замена: 3021254 | Крышка (левый) | 1 |
| 21 | 1002319 замена: 4119617 | Крышка (левый) | 1 |
| 21 | 1002319 замена: A810185 | Крышка (левый) | 1 |
| 21 | 1005066 | Крышка (левый) | 1 |
| 21 | 1005066 | Крышка (левый) | 1 |
| 21 | 1005066 | Крышка (левый) | 1 |
| 22 | M212050 | Болт | 50 |
| 23 | A590920 | Пружинная шайба | 50 |
| 24 | 4074971 | Установочный штифт | 4 |
| 25 | 991354 | Стопорное кольцо | 2 |
| 26 | 950641 | Подшипник. спхерикал | 2 |
| 27 | 4070853 | Подшипник. спхерикал | 4 |
| 28 | 3021254 | Крышка | 4 |
| 28 | 3021254 | Крышка | 4 |
| 28 | 3021254 | Крышка | 4 |
| 28 | 4070847 | Крышка | 4 |
| 28 | 4070847 | Крышка | 4 |
| 28 | 4070847 | Крышка | 4 |
| 29 | M211636 | Болт | 20 |
| 30 | A590916 | Пружинная шайба | 24 |
| 31 | 4083435 | Пробка | 2 |
| 31 | 4083435 | Пробка | 2 |
| 31 | 4083435 | Пробка | 2 |
| 31 | 4098111 | Пробка | 2 |
| 31 | 4098111 | Пробка | 2 |
| 31 | 4098111 | Пробка | 2 |
| 31 | 94-2026 | Пробка | 2 |
| 32 | M212200 | Болт | 32 |
| 33 | 4070845 | Шайба | 32 |
| 34 | 4070842 | Проставка | 2 |
| 35 | 4059483 замена: 4110369 | Комплект уплотнений | 2 |
| 35 | 4110369 | Комплект уплотнений | 2 |
| 36 | 1002317 | Звёздочка | 2 |
| 37 | 4070841 | Проставка | 2 |
| 38 | 3011124 | Гайка | 2 |
| 39 | 3010829 | Колпачок | 2 |
| 40 | M111280 | Болт | 10 |
| 41 | A590912 | Пружинная шайба | 10 |
| 42 | 9021360 | Ходовой тормоз | 2 |
| 43 | 1002318 замена: 1004540 | Корпус | 1 |
| 43 | 1002318 замена: 991733 | Корпус | 1 |
| 43 | 1004540 | Корпус | 1 |
| 44 | 4070838 | Проставка | 1 |
| 45 | 3011123 | Пластина | 5 |
| 46 | 3011122 | Пластина фрикционный | 4 |
| 47 | 3010830 | Поршень | 1 |
| 48 | A810165 | Уплотнительное кольцо | 1 |
| 49 | A810230 | Уплотнительное кольцо | 1 |
| 50 | 4070855 | Пружина пластина | 1 |
| 51 | 4070840 | Проставка | 1 |
| 52 | 3010833 | Муфта | 1 |
| 53 | 2007584 | Ведущая шестерня | 1 |
| 54 | 4070857 | Роликовый подшипник | 2 |
| 55 | 4072402 | Масляное уплотнение | 1 |
| 56 | 4070839 | Пластина | 1 |
| 57 | 4070858 | Стопорное кольцо | 1 |
| 57 | 991733 | Стопорное кольцо | 1 |
| 58 | 94-2013 | Пробка | 1 |
| 58 | 94-2024 замена: 94-2013 | Пробка | 1 |
| 59 | 4081744 | Проставка | 1 |
| 60 | 4077891 | Ступень | 2 |
| 60 | 4077891 | Ступень | 2 |
| 60 | 4077891 | Ступень | 2 |
| 60 | 4119617 | Ступень | 2 |
| 60 | 4119617 | Ступень | 2 |
| 60 | 4119617 | Ступень | 2 |
| 61 | M211640 | Болт | 4 |
| 62 | 425176 | Пробка | 6 |
| 63 | 4040608 | Пробка | 2 |
| 63 | 94-2026 | Пробка | 2 |
| 64 | A810185 | Уплотнительное кольцо | 4 |
| 64 | A810185 | Уплотнительное кольцо | 4 |
| 64 | A810185 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
