Ходовой трубопроводы (стандарт гусеница) — HITACHI UH171

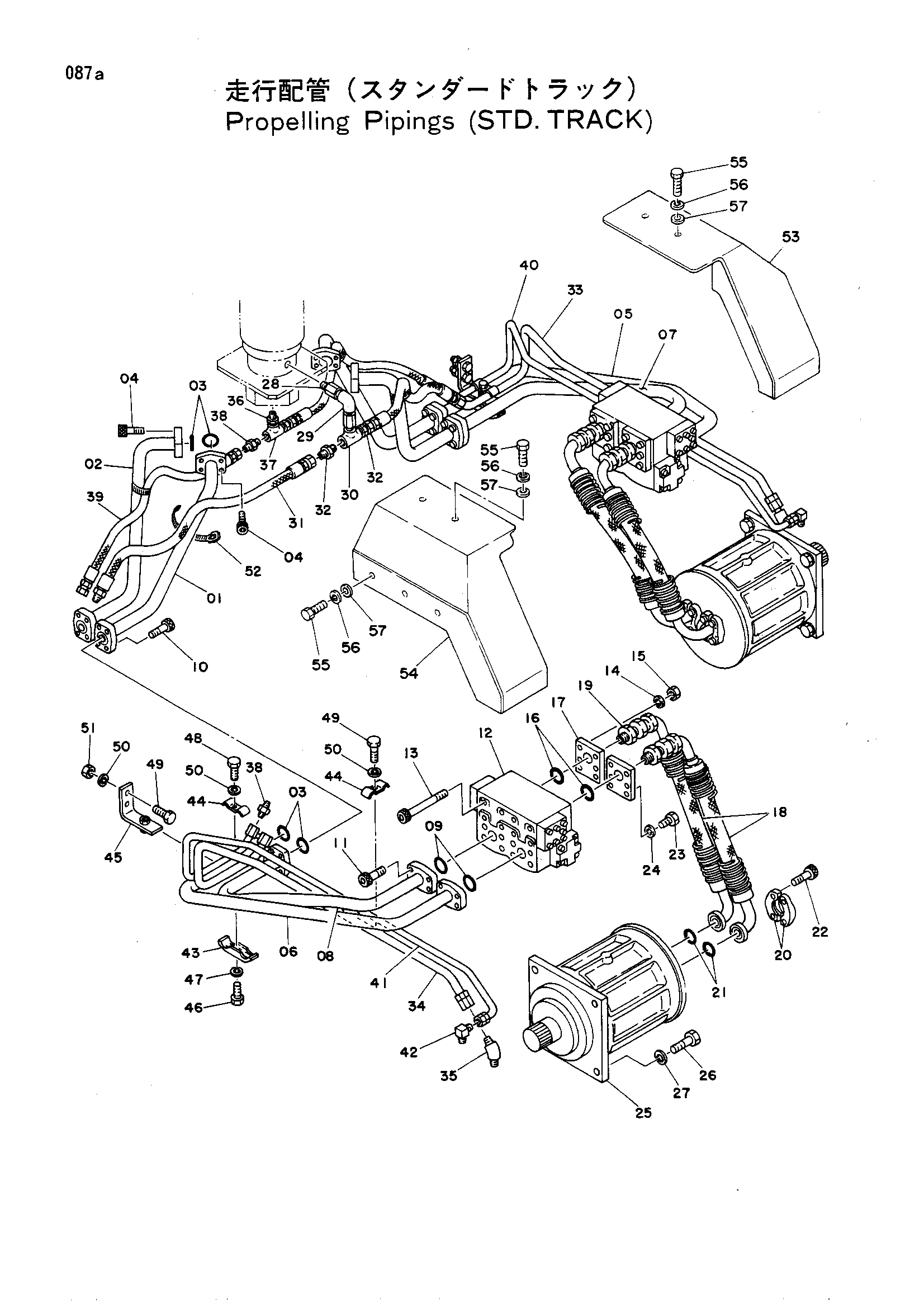

Заводская схема «Ходовой трубопроводы (стандарт гусеница)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8010341	Трубка	2
02	8010342	Трубка	2
03	A811040	Уплотнительное кольцо	8
04	M341240	Болт с внутренним шестигранником	16
04	M351232	Болт с внутренним шестигранником	16
05	8012512	Трубка A (правый)	1
05	8012512	Трубка A (правый)	1
05	8012512	Трубка A (правый)	1
05	8015905	Трубка A (правый)	1
05	8015905	Трубка A (правый)	1
05	8015905	Трубка A (правый)	1
05	8015905	Трубка A (правый) (башмак 910)	1
06	8012513	Трубка A (левый)	1
06	8012513	Трубка A (левый)	1
06	8012513	Трубка A (левый)	1
06	8015906	Трубка A (левый)	1
06	8015906	Трубка A (левый)	1
06	8015906	Трубка A (левый)	1
06	8015906	Трубка A (левый) (башмак 910)	1
07	8012514	Трубка B (правый)	1
07	8012514	Трубка B (правый)	1
07	8012514	Трубка B (правый)	1
07	8015907	Трубка B (правый)	1
07	8015907	Трубка B (правый)	1
07	8015907	Трубка B (правый)	1
07	8015907	Трубка B (правый) (башмак 910)	1
08	8012515	Трубка B (левый)	1
08	8012515	Трубка B (левый)	1
08	8012515	Трубка B (левый)	1
08	8015908	Трубка B (левый)	1
08	8015908	Трубка B (левый)	1
08	8015908	Трубка B (левый)	1
08	8015908	Трубка B (левый) (башмак 910)	1
09	A811045	Уплотнительное кольцо	4
10	M351236	Болт с внутренним шестигранником	16
11	M341236	Болт с внутренним шестигранником	16
12	4071291	Тормозной клапан	2
13	M351604	Болт с внутренним шестигранником	16
14	A590916	Пружинная шайба	16
15	M511613	Гайка	16
16	A811050	Уплотнительное кольцо	4
17	4082006	Фланец	4
18	4082083	Шланг	4
19	94-1305	Адаптер	4
20	4075852	Разъёмный фланец	8
21	966993	Уплотнительное кольцо	4
22	4085650	Болт с внутренним шестигранником	16
23	M111636	Болт	8
24	A590916	Пружинная шайба	8
25	4075071	Гидромотор плунжер	2
26	M212002	Болт	8
27	A590920	Пружинная шайба	8
28	4071119	Адаптер	2
29	94-0617	Угловой штуцер: S	1
30	94-0662	Тройник	1
31	4029798	Шланг	2
32	94-1303	Адаптер	2
33	7005450	Трубка дренажный (правый)	1
34	7005451	Трубка дренажный (левый)	1
35	94-1503	Угловой штуцер: S	2
36	94-1908	Адаптер	1
37	94-0660	Тройник	1
38	94-1301	Адаптер	4
39	4067521	Шланг	2
40	8011197	Трубка пилотный (правый)	1
41	8011198	Трубка пилотный (левый)	1
42	94-1401	Угловой штуцер: S	2
43	4053600	Хомут трубки	2
44	4508734	Хомут трубки	4
45	9706465	Опора	2
46	M111245	Болт	2
47	A590912	Пружинная шайба	2
48	M111018	Болт	2
49	M111028	Болт	6
50	A590910	Пружинная шайба	8
51	M501008	Гайка	4
52	4055312	Зажим	4
53	7010323	Крышка	1
53	7010323	Крышка	1
53	7010323	Крышка	1
54	7010322	Крышка	1
54	7010322	Крышка	1
54	7010322	Крышка	1
55	M111025	Болт	10
55	M111025	Болт	10
55	M111025	Болт	10
56	A590910	Пружинная шайба	10
56	A590910	Пружинная шайба	10
56	A590910	Пружинная шайба	10
57	J217083	Шайба	10
57	J217083	Шайба	10
57	J217083	Шайба	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
