Гидроцилиндр ковша — HITACHI UH171

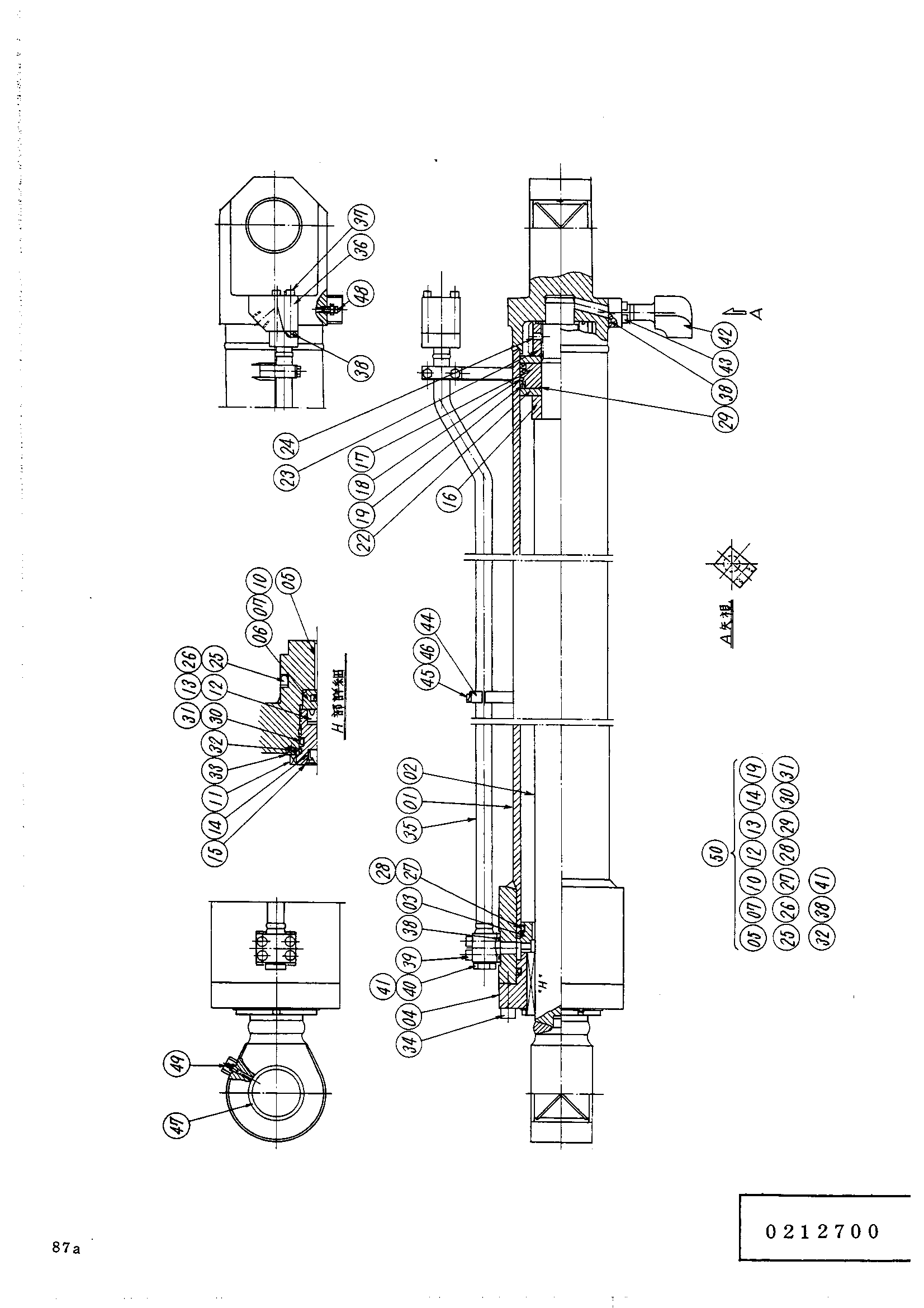

Заводская схема «Гидроцилиндр ковша» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	3026268	Гидроцилиндр ковш	1
01	0212701	Трубка гидроцилиндр	1
02	0166001	Шток поршня	1
03	0166002	Проставка	1
04	0166003	Головка гидроцилиндр	1
05	4505059	Втулка	1
06	0166004	Держатель	1
07	0165702	Кольцо	1
10	0166005	Уплотнительное кольцо	1
11	0166006	Держатель	1
12	4069701	U-образная манжета	1
13	4094816	Опорное кольцо	1
14	4094812	Грязесъёмное кольцо	1
15	0133103	Стопорное кольцо	1
16	4094810	Кольцо амортизатор	1
17	4094805	Поршень	1
18	4094807	Поршневое кольцо	2
19	0165703	U-образная манжета	2
20	0165704	U-образная манжета	1
21	0132602	Хеел нейлоновый	1
22	0166007	Держатель у-ринг	2
23	4069703	Гайка	1
24	4094899	Установочный винт	1
25	4094815	Уплотнительное кольцо	1
26	4094811	Опорное кольцо	1
27	4039659	Уплотнительное кольцо	1
28	4094817	Опорное кольцо	2
29	A811080	Уплотнительное кольцо	1
30	0166008	Уплотнительное кольцо	1
31	0166009	Опорное кольцо	1
32	0166010	Уплотнительное кольцо	1
33	0166011	Стопорная шайба	1
34	0166012	Болт с внутренним шестигранником	12
35	0212702	Трубка	1
36	0212703	Соединение	1
37	4104496	Болт с внутренним шестигранником	4
38	4070049	Уплотнительное кольцо	3
39	0176109	Болт с внутренним шестигранником	4
40	0149008	Пробка	1
41	4094908	Уплотнительное кольцо	1
42	0212704	Соединение	1
43	M341245	Болт с внутренним шестигранником	4
44	0137504	Хомут трубки	2
45	M111245	Болт	4
46	0137505	Шайба	2
47	0133101	Втулка пальца	2
48	4059391	Воздушный клапан	1
49	4009445	Штуцер	1
50	4152554	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
