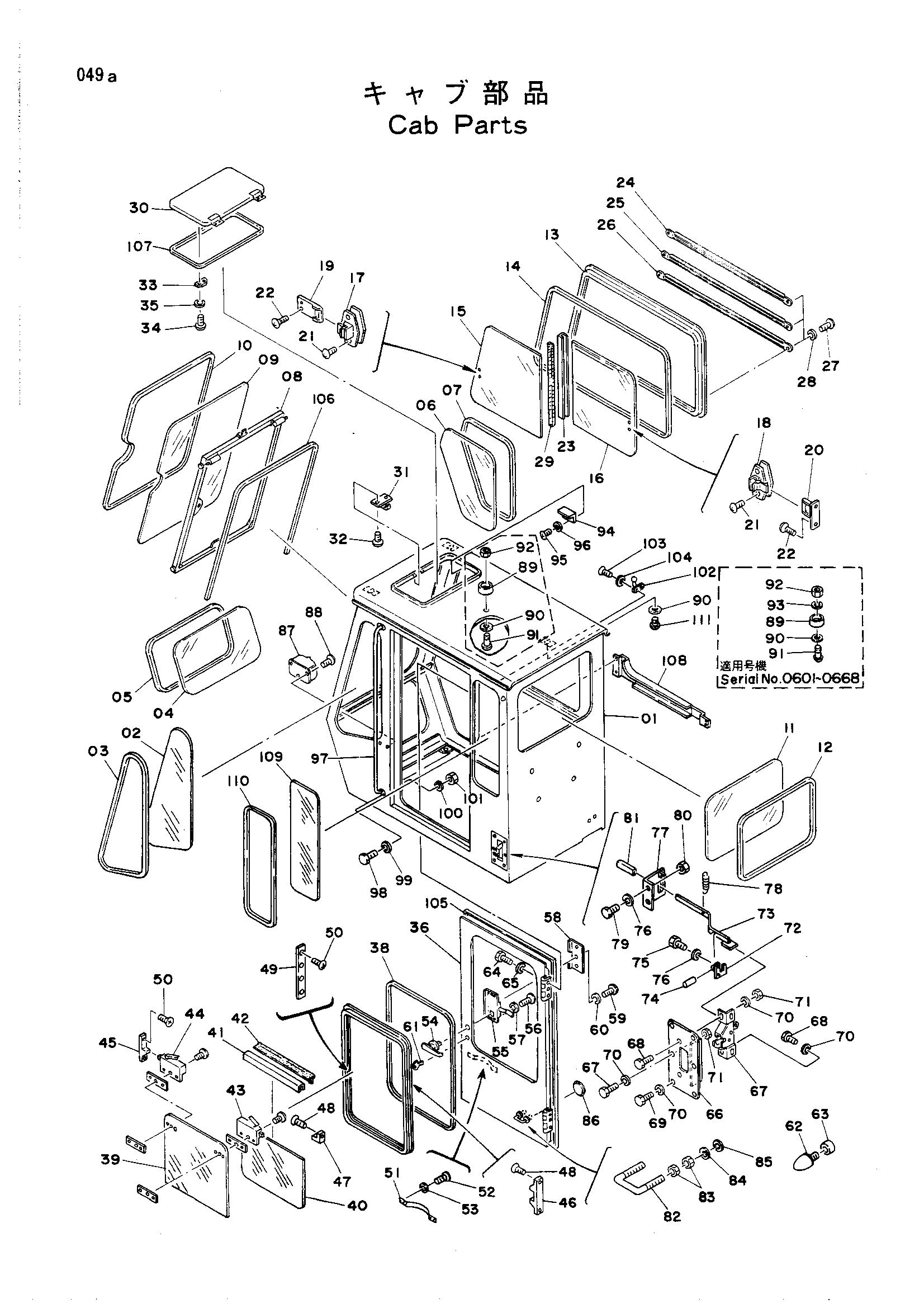

Кабина детали — HITACHI UH171

Заводская схема «Кабина детали» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4086006 замена: 4129458	Кабина в сборе	1
	4129458	Кабина в сборе	1
01	4091397	Кабина	1
01	4129459	Кабина	1
02	4091398	Стекло	1
03	4091339	Х-руббер	1
04	4091400	Стекло	1
05	4503186	Х-руббер	1
06	4091401	Стекло	1
07	4091402	Х-руббер	1
08	4091403	Рама	1
09	4091404	Стекло	1
10	4091405	Х-руббер	1
11	4091406	Стекло	1
12	4091399	Х-руббер	1
13	4091407	Рама	1
14	4091408	Х-руббер	1
15	4091409	Стекло	1
16	4091410	Стекло	1
17	4084264	Замок	1
18	4084265	Замок	1
19	4088998	Защёлка	1
20	4084267	Защёлка	1
21	M470416	Винт	4
22	4091422	Заклёпка	4
23	4091411	Рама	1
24	4091412	Защитный кожух	1
25	4191413	Защитный кожух	1
26	4091414	Защитный кожух	1
27	M430813	Винт	6
28	A590908	Пружинная шайба	6
29	4091415	Уплотнение водяной	1
30	4084273	Крышка	1
30	4125395	Крышка	1
31	4084437	Замок	1
32	M470410	Винт	2
33	4514800	Замок	1
34	M430408	Винт	2
35	A590904	Пружинная шайба	2
36	4091416 замена: 4130012	Дверь	1
36	4130012	Дверь	1
37	4091417	Рама	1
38	4103913	Х-руббер	1
39	4091418	Стекло	1
40	4091419	Стекло	1
41	4091420	Рама	1
42	4091421	Уплотнение водяной	1
43	4084279	Замок	1
44	4084280	Замок	1
45	4084283	Защёлка	2
45	4084283	Защёлка	4
46	4084284	Защёлка	2
47	4089006	Замок	2
48	4091422	Заклёпка	10
49	4084285	Пластина	2
50	M470408	Винт	8
51	4089005	Рукоятка	1
52	M430525	Винт	4
53	A590905	Пружинная шайба	4
54	4096771	Рукоятка наружный	1
55	4084287	Шпонка короб	1
56	M430613	Винт	6
57	A590906	Пружинная шайба	6
58	4084288	Крышка	1
58	4130013	Крышка	1
59	M430408	Винт	3
60	A590904	Шайба	3
61	971306	Шпонка	1
62	4040730	Ограничитель	2
63	4091423	Шайба	2
64	M111020	Болт	6
65	A590910	Пружинная шайба	6
66	4084290 замена: 4113119	Кронштейн	1
66	4113119	Кронштейн	1
67	4084291 замена: 4113118	Замок	1
67	4084291 замена: 4113119	Замок	1
67	4113118	Замок	1
68	M200814	Болт	4
69	M200825	Болт	6
70	A590908	Пружинная шайба	10
71	M500807	Гайка	3
72	4089007	Кронштейн	1
73	4089008	Рычаг	1
74	4089009	Палец	1
75	M110816	Болт	2
76	A590908	Пружинная шайба	4
77	4089010	Направляющая	1
78	4089011	Пружина	1
79	M110822	Болт	2
80	M500807	Гайка	2
81	4089012	Колпачок	1
82	4091424	U-образный болт	1
83	M501008	Гайка	4
84	A590110	Шайба	2
85	A590910	Пружинная шайба	2
86	4084302	Резиновая прокладка	2
87	4084303	Асхтрай	1
88	M470406	Винт	3
89	485013	Амортизатор	1
90	4101517	Шайба	4
90	A590105	Шайба	1
91	4101515	Винт	1
91	M430528	Винт	1
92	4101518	Гайка	1
92	M500504	Гайка	1
93	A590905	Пружинная шайба	1
94	4091425	Крышка	2
95	M430616	Винт	4
96	A590906	Пружинная шайба	4
97	4091426	Рукоятка	1
98	M200822	Болт	4
99	A590908	Пружинная шайба	4
100	A590108	Шайба	4
101	A500807	Гайка	4
102	4091427	Крюк	1
103	M430513	Винт	2
104	A590905	Шайба	2
105	4091428	Резиновая прокладка	1
106	4091429	Резиновая прокладка	1
107	4084436	Резиновая прокладка	1
107	4125396	Резиновая прокладка	1
108	4091430	Защитный кожух	1
109	4091431	Стекло	1
110	4084365	Х-руббер	1
111	4101516	Винт	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
