Гидроцилиндр стрелы (левый) — HITACHI UH171

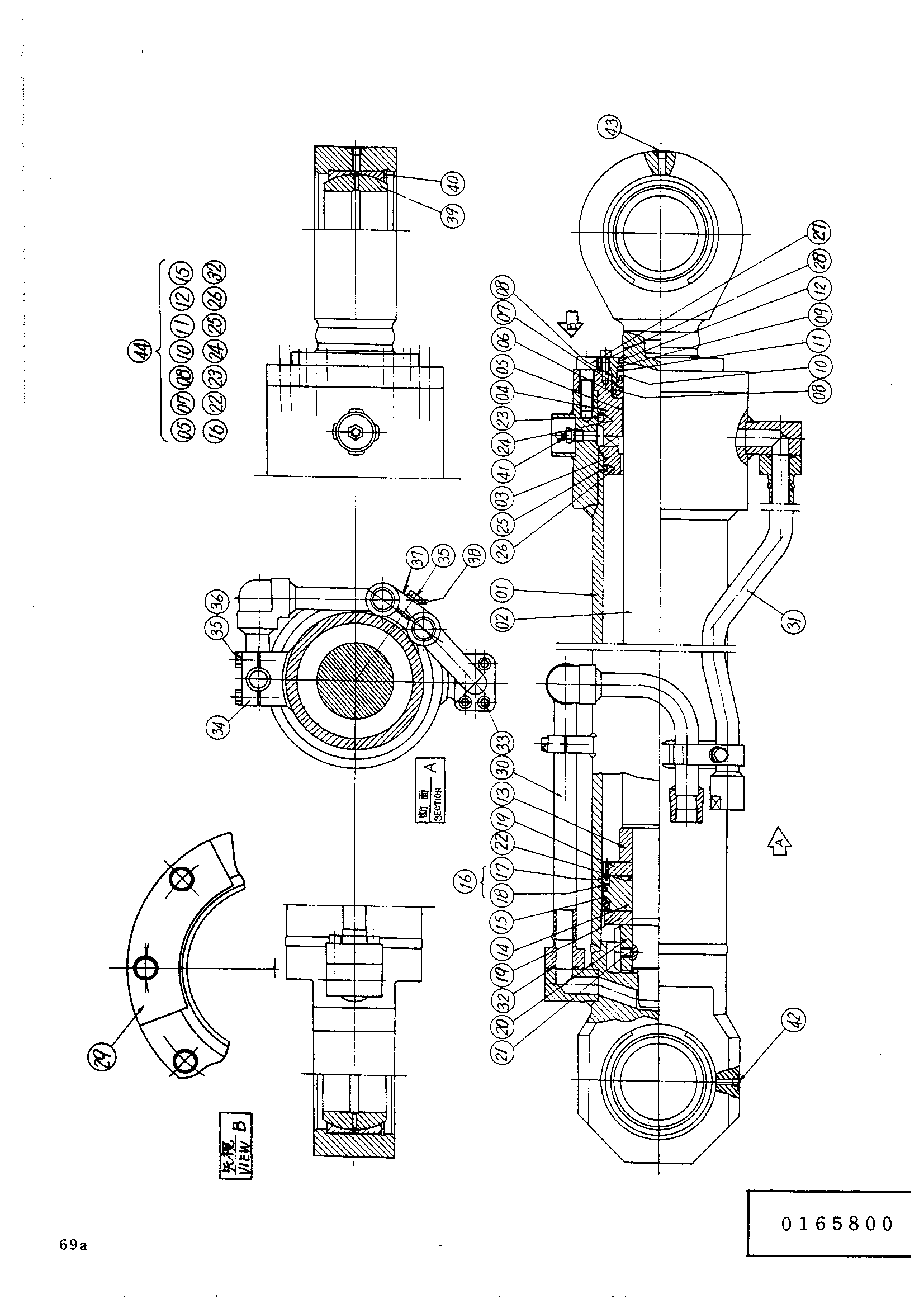

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3020667 замена: 3026271 | Гидроцилиндр стрела | 1 | |
| 01 | 3016098 замена: 0149008 | Трубка гидроцилиндр | 1 |
| 01 | 3016098 замена: 0176109 | Трубка гидроцилиндр | 1 |
| 01 | 3016098 замена: 0212501 | Трубка гидроцилиндр | 1 |
| 01 | 3016098 замена: 0212502 | Трубка гидроцилиндр | 1 |
| 01 | 3016098 замена: 0212503 | Трубка гидроцилиндр | 1 |
| 01 | 3016098 замена: 0212504 | Трубка гидроцилиндр | 1 |
| 01 | 3016098 замена: 0212505 | Трубка гидроцилиндр | 1 |
| 01 | 3016098 замена: 4070049 | Трубка гидроцилиндр | 1 |
| 01 | 3016098 замена: 4094908 | Трубка гидроцилиндр | 1 |
| 02 | 4094803 | Шток поршня | 1 |
| 03 | 0132801 | Проставка | 1 |
| 04 | 3016090 | Головка гидроцилиндр | 1 |
| 05 | 4505059 | Втулка | 1 |
| 06 | 0165701 | Держатель | 1 |
| 07 | 0165702 | Уплотнительное кольцо | 1 |
| 08 | A811140 | Уплотнительное кольцо | 2 |
| 09 | 4094804 | Держатель | 1 |
| 10 | 4069701 | U-образная манжета | 1 |
| 11 | 4094816 | Опорное кольцо | 1 |
| 12 | 4094812 | Грязесъёмное кольцо | 1 |
| 13 | 0132802 | Кольцо амортизатор | 1 |
| 14 | 4094805 | Поршень | 1 |
| 15 | 4094807 | Поршневое кольцо | 2 |
| 16 | 0165703 | U-образная манжета | 2 |
| 17 | 0165704 | U-образная манжета | 2 |
| 18 | 0132602 | Хеел нейлоновый | 1 |
| 19 | 4094818 | Держатель | 2 |
| 20 | 4069703 | Гайка | 1 |
| 21 | 4061765 | Установочный винт | 1 |
| 22 | A811080 | Уплотнительное кольцо | 1 |
| 23 | 4094815 | Уплотнительное кольцо | 1 |
| 24 | 4094811 | Опорное кольцо | 1 |
| 25 | 4039659 | Уплотнительное кольцо | 1 |
| 26 | 4094817 | Опорное кольцо | 1 |
| 27 | 4094801 | Болт с внутренним шестигранником | 12 |
| 28 | M341036 | Болт с внутренним шестигранником | 12 |
| 29 | 4099514 | Пластина | 3 |
| 30 | 3016141 | Трубка | 1 |
| 31 | 3016143 | Трубка | 1 |
| 32 | 4070049 | Уплотнительное кольцо | 2 |
| 33 | M341045 | Болт с внутренним шестигранником | 8 |
| 34 | 0137504 | Хомут трубки | 1 |
| 35 | M111245 | Болт | 3 |
| 36 | 0137505 | Шайба | 1 |
| 37 | 4094799 | Хомут трубки | 1 |
| 38 | A590912 | Пружинная шайба | 1 |
| 39 | 0132803 | Подшипник SPH. | 2 |
| 40 | 0132804 | Стопорное кольцо | 2 |
| 41 | 4059391 | Воздушный клапан | 1 |
| 42 | 94-2010 | Пробка | 1 |
| 43 | 4036086 | Пробка | 1 |
| 44 | 4121236 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
