Пилотный клапан — HITACHI UH14D

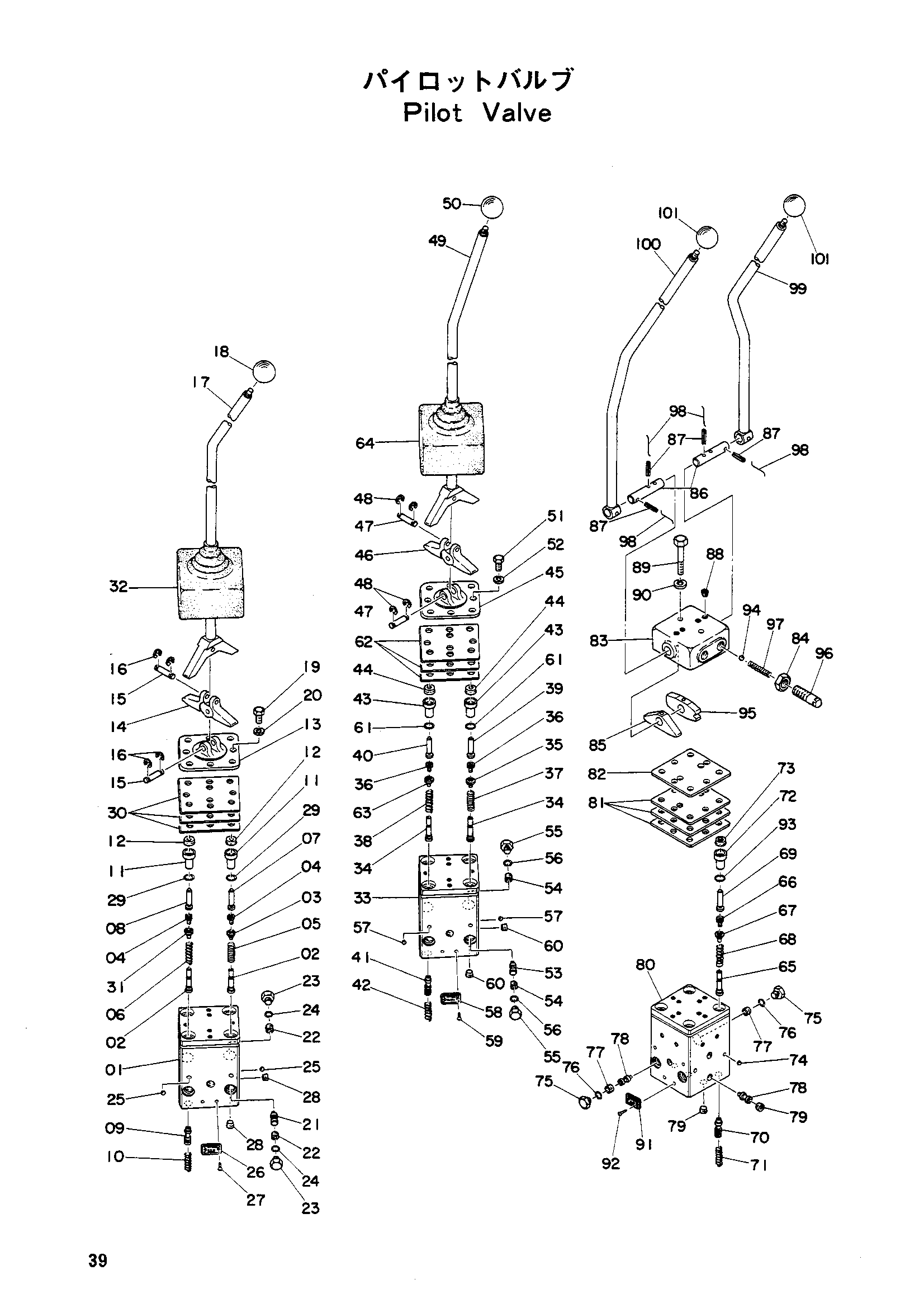

Заводская схема «Пилотный клапан» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
40	9402586	Толкатель	2
41	4509479	Золотник	4
42	4509486	Пружина обратный	4
43	4509487	Разъём	4
44	4506377	Манжета	4
45	3502022	Держатель	1
46	4509482	Кулачок	1
47	4506329	Палец	2
48	4513286	Кольцо	4
49	7501023	Рычаг	1
50	445412	Рукоятка	1
51	M201018	Болт 10X18	4
52	A590010	Пружинная шайба	4
53	4509480	Золотник	3
54	4506316	Штуцер	4
55	4506317	Пробка	4
56	957366	Уплотнительное кольцо	4
57	4009412	Шарик	8
58	4506435	Пластина информационный	1
59	M492564	Приводной винт	2
60	4012541	Пробка разъём	4
61	4509180	Уплотнительное кольцо	4
62	4032452	Регулировочная шайба	3
63	4511016	Втулка	2
64	3501504	Крышка рычаг	1
6401	9011483	Пилотный клапан в сборе	1
65	4509489	Держатель пружина	4
66	4509483	Болт разъём	4
67	4511016	Втулка	4
68	4509485	Пружина	4
69	9402586	Толкатель	4
70	4509479	Золотник	4
71	4509486	Пружина обратный	4
72	4509487	Разъём	4
73	4506377	Манжета	4
74	4009412	Шарик	8
75	4506317	Пробка	4
76	957366	Уплотнительное кольцо	4
77	4506316	Штуцер	4
78	4509480	Золотник	3
79	4012541	Пробка разъём	4
80	1500405	Корпус	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
