Управление двигателем — HITACHI UH14D

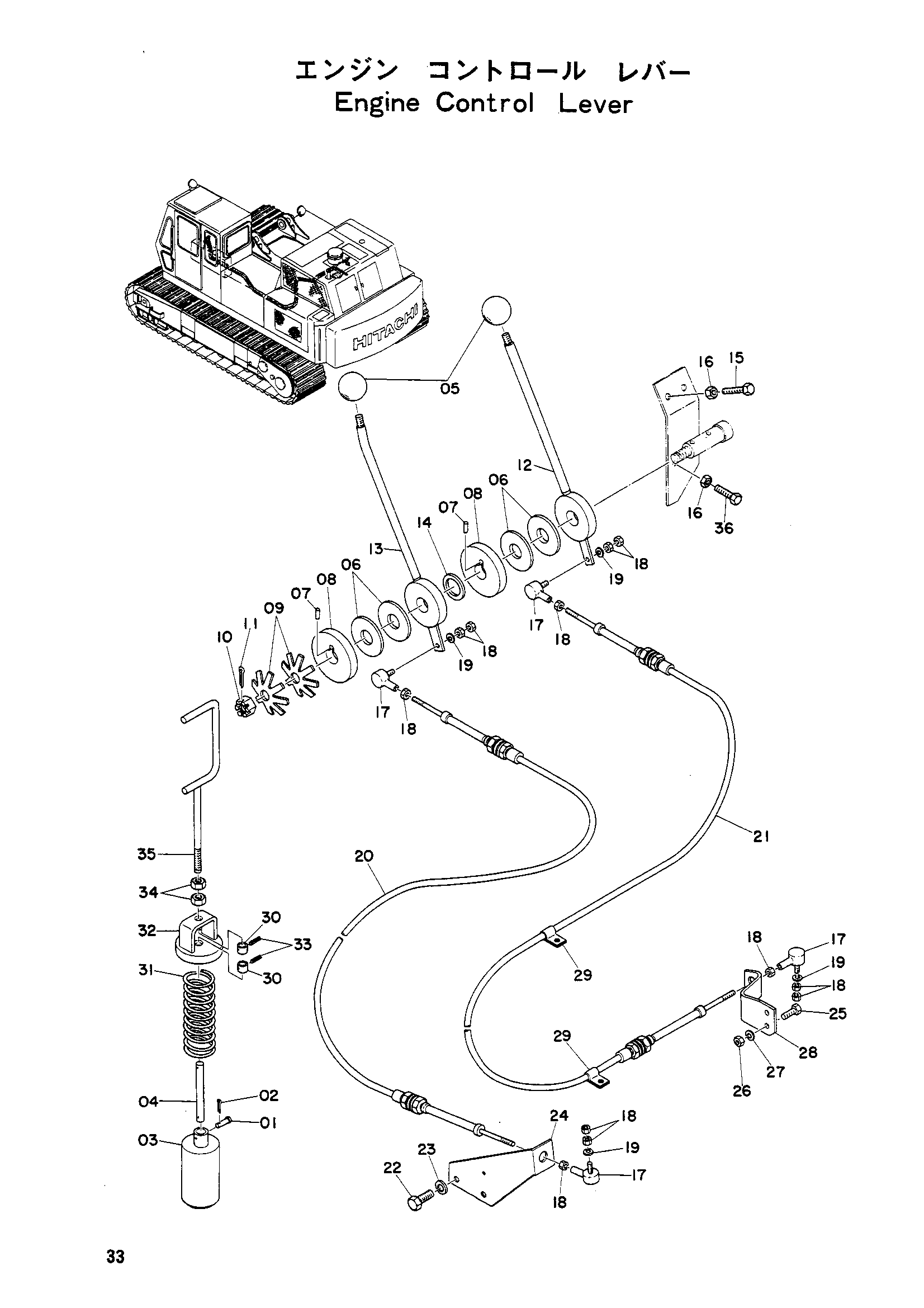

Заводская схема «Управление двигателем» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4503177 | Палец | 1 |
| 02 | A761208 | Шплинт | 1 |
| 03 | 9800021 | Стопорный палец | 1 |
| 04 | 4037298 | Шток | 1 |
| 05 | 445412 | Рукоятка | 2 |
| 06 | 428770 | Диск | 4 |
| 07 | J400616 | Установочный штифт M6X16 | 2 |
| 08 | 4502973 | Шайба | 2 |
| 09 | 4502974 | Пружина флусх | 2 |
| 10 | M531619 | Корончатая гайка | 1 |
| 11 | A764036 | Шплинт | 1 |
| 12 | 8501753 | Рычаг | 1 |
| 13 | 8501754 | Рычаг | 1 |
| 14 | A590124 | Шайба | 1 |
| 15 | M101050 | Болт | 2 |
| 16 | M501008 | Гайка | 4 |
| 17 | 458151 | Шарнир | 4 |
| 18 | M500605 | Гайка | 12 |
| 19 | A590006 | Пружинная шайба | 4 |
| 20 | 4508515 | Трос | 1 |
| 21 | 4514429 | Трос | 1 |
| 22 | M111020 | Болт | 2 |
| 23 | A590010 | Пружинная шайба | 2 |
| 24 | 3501871 | Кронштейн | 1 |
| 25 | M200818 | Болт | 2 |
| 26 | M500807 | Гайка | 2 |
| 27 | A590008 | Пружинная шайба | 2 |
| 28 | 3501299 | Кронштейн (A) | 1 |
| 29 | D43921 | Зажим шланг | 4 |
| 30 | 4502319 | Проставка | 2 |
| 31 | 4037300 | Пружина компрессион | 1 |
| 32 | 9703151 | Направляющая пружины | 1 |
| 33 | 490857 | Пружинный штифт | 2 |
| 34 | M501008 | Гайка | 2 |
| 35 | 9703150 | Штанга драв | 1 |
| 36 | M101045 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
