Ходовой трансмиссия (левый) — HITACHI UH14D

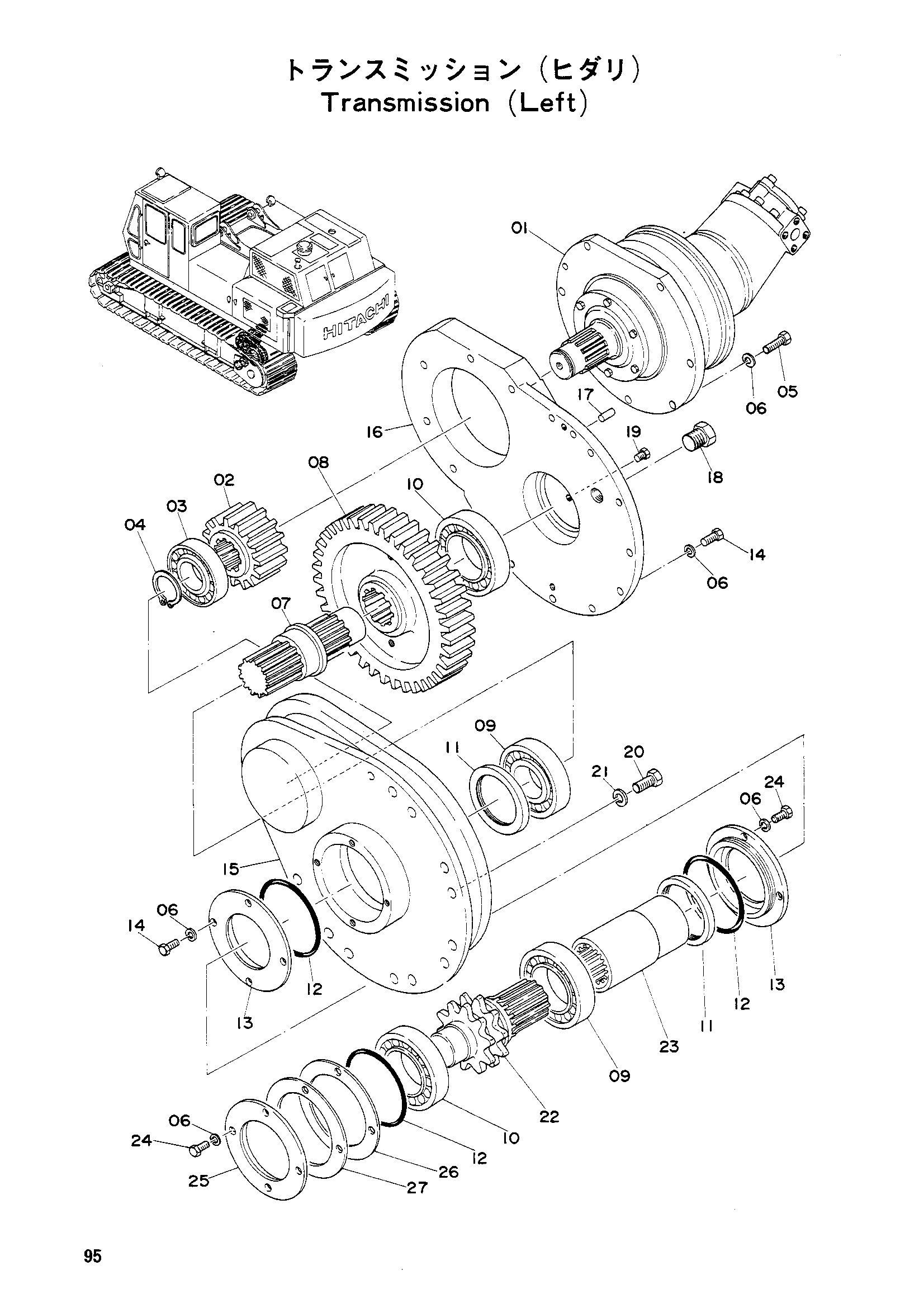

Заводская схема «Ходовой трансмиссия (левый)» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4501797 | Гидромотор плунжер | 1 |
| 02 | 3500250 | Шестерня | 1 |
| 03 | 4502600 | Подшипник каток (10) | 1 |
| 04 | 991349 | Кольцо ретаининг (10) | 1 |
| 05 | M111656 | Болт | 7 |
| 06 | A590016 | Пружинная шайба | 33 |
| 07 | 3501033 | Вал | 1 |
| 08 | 3500251 | Шестерня | 1 |
| 09 | 4504706 | Подшипник схерикал | 2 |
| 10 | 4504707 | Подшипник схерикал | 2 |
| 11 | 959235 | Масляное уплотнение | 2 |
| 12 | A810170 | Уплотнительное кольцо | 3 |
| 13 | 4504264 | Крышка | 2 |
| 14 | M111636 | Болт | 18 |
| 15 | 6500305 | Корпус шестерня | 1 |
| 16 | 7500544 | Крышка шестерня | 1 |
| 17 | 4503442 | Установочный штифт | 4 |
| 18 | 4504718 | Пробка | 1 |
| 19 | 447483 | Пробка | 2 |
| 20 | M112250 | Болт | 11 |
| 21 | A590022 | Пружинная шайба | 11 |
| 22 | 2500049 | Звёздочка | 1 |
| 2201 | 2003730 | Звёздочка | 1 |
| 23 | 3501019 | Муфта | 1 |
| 24 | M111640 | Болт | 8 |
| 25 | 3500281 | Крышка | 1 |
| 26 | 4503163 | Регулировочная шайба | 5 |
| 27 | 4503164 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
