Гусеничная рама — HITACHI UH14D

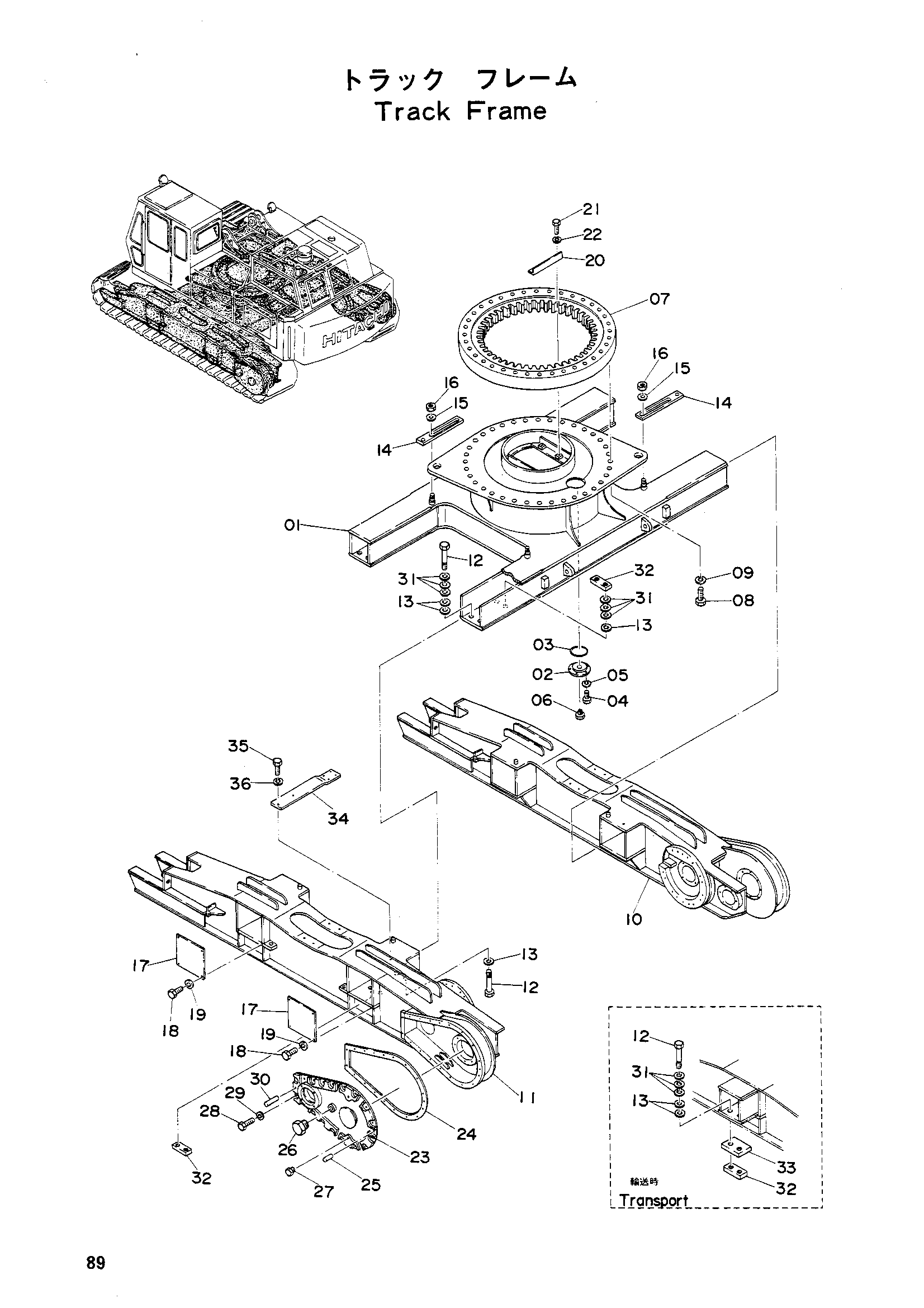

Заводская схема «Гусеничная рама» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5500108 | Гусеничная рама | 1 |
| 02 | 4504739 | Крышка | 1 |
| 03 | A810170 | Уплотнительное кольцо | 1 |
| 04 | M101025 | Болт 10X25 | 6 |
| 05 | A590010 | Пружинная шайба | 6 |
| 06 | 447483 | Пробка | 1 |
| 07 | 969680 | Подшипник поворот киркле | 1 |
| 08 | 498529 | Болт (50) | 36 |
| 09 | J21310 | Пружинная шайба | 36 |
| 10 | 5500137 | Рама боковой (правый) | 1 |
| 11 | 5500138 | Рама боковой (левый) | 1 |
| 12 | 4509807 | Болт (50) | 16 |
| 13 | 4509506 | Шайба (50) | 32 |
| 14 | 4500808 | Тяга | 4 |
| 15 | A590127 | Шайба | 4 |
| 16 | M502722 | Гайка | 4 |
| 17 | 4500809 | Крышка | 4 |
| 18 | M101025 | Болт 10X25 | 16 |
| 19 | A590010 | Пружинная шайба | 16 |
| 20 | 8501469 | Опора | 2 |
| 21 | M111640 | Болт | 4 |
| 22 | A590016 | Пружинная шайба | 4 |
| 23 | 6500524 | Крышка цепь корпус | 2 |
| 2301 | 7002624 | Крышка цепь корпус | 2 |
| 24 | 2500758 | Манжета | 2 |
| 25 | 4503442 | Установочный штифт | 2 |
| 2501 | 4040551 | Установочный штифт | 2 |
| 26 | 4504718 | Пробка | 2 |
| 27 | 447483 | Пробка | 4 |
| 28 | M111632 | Болт | 36 |
| 2801 | M111663 | Болт | 36 |
| 29 | A590016 | Пружинная шайба | 36 |
| 30 | 4508986 | Установочный штифт | 2 |
| 3001 | 4040551 | Установочный штифт | 2 |
| 31 | 4509806 | Шайба | 48 |
| 32 | 4509808 | Шайба | 8 |
| 33 | 4513317 | Ограничитель | 4 |
| 34 | 3004608 | Кронштейн | 2 |
| 35 | M111640 | Болт | 4 |
| 36 | A590016 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
