Пилотный клапан (левый) — HITACHI UH14D

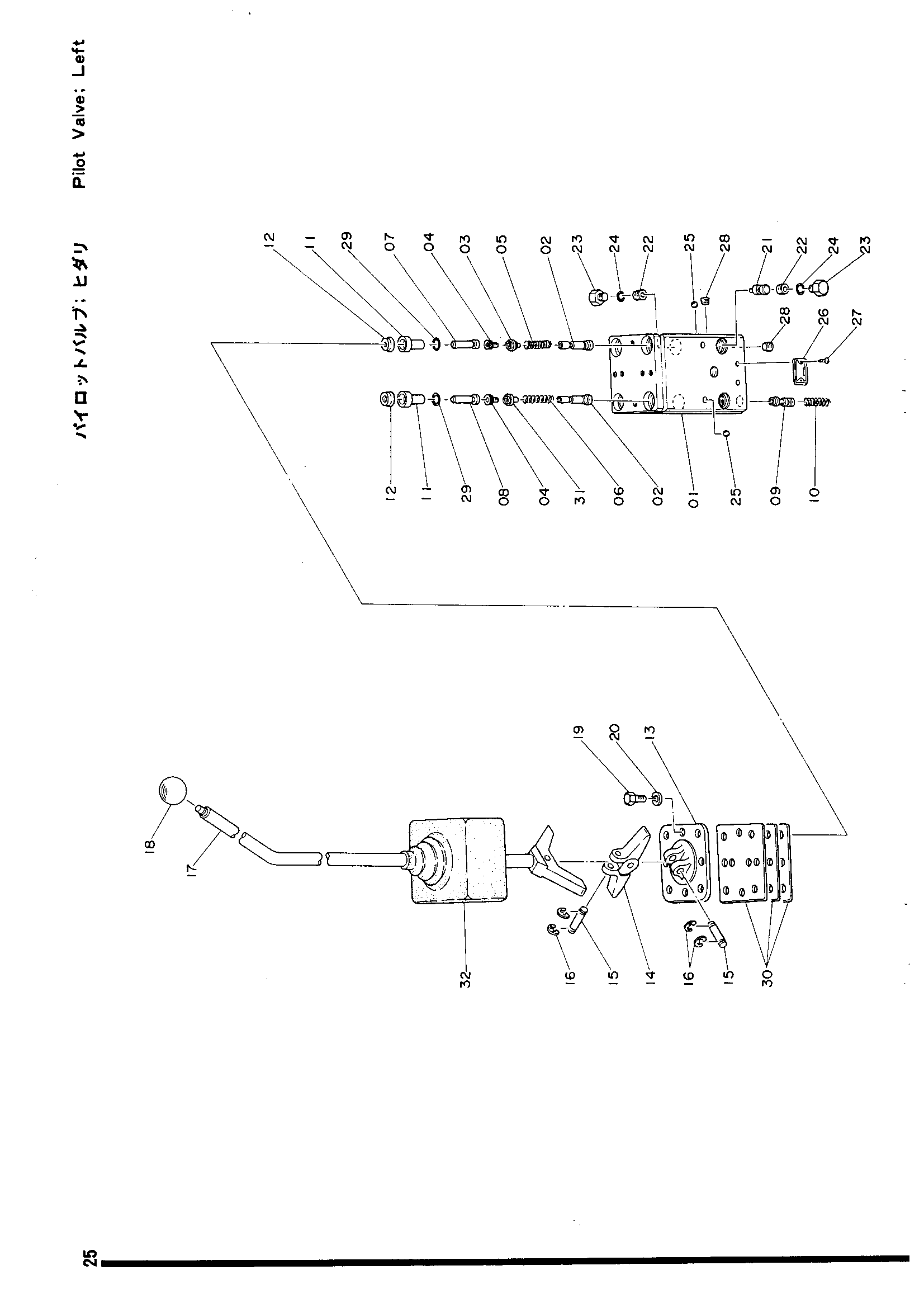

Заводская схема «Пилотный клапан (левый)» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9011485 | Пилотный клапан в сборе | 1 | |
| 01 | 1500289 | Корпус | 1 |
| 02 | 4509489 | Держатель пружина | 4 |
| 03 | 4509488 | Втулка | 2 |
| 04 | 4509483 | Болт с внутренним шестигранником | 4 |
| 05 | 4509490 | Пружина | 2 |
| 06 | 4509485 | Пружина | 2 |
| 07 | 9402585 | Толкатель | 2 |
| 08 | 9402586 | Толкатель | 2 |
| 09 | 4509479 | Золотник | 4 |
| 10 | 4509486 | Пружина обратный | 4 |
| 11 | 4509487 | Разъём | 4 |
| 12 | 4506377 | Манжета | 4 |
| 13 | 3502022 | Держатель | 1 |
| 14 | 4509482 | Кулачок | 1 |
| 15 | 4506329 | Палец | 2 |
| 16 | 4513286 | Кольцо | 4 |
| 17 | 7501021 | Рычаг | 1 |
| 18 | 445412 | Рукоятка | 1 |
| 19 | M201018 | Болт | 4 |
| 20 | A590010 | Пружинная шайба | 4 |
| 21 | 4509480 | Золотник | 3 |
| 22 | 4506316 | Штуцер | 4 |
| 23 | 4506317 | Пробка | 4 |
| 24 | 957366 | Уплотнительное кольцо | 4 |
| 25 | 4009412 | Шарик | 8 |
| 26 | 4506435 | Пластина информационный | 1 |
| 27 | M492564 | Приводной винт | 2 |
| 28 | 4012541 | Пробка разъём | 4 |
| 29 | 4509180 | Уплотнительное кольцо | 4 |
| 30 | 4032452 | Регулировочная шайба | 3 |
| 31 | 4511016 | Втулка | 2 |
| 32 | 3501504 | Крышка рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
