Гидромотор поворота — HITACHI UH14D

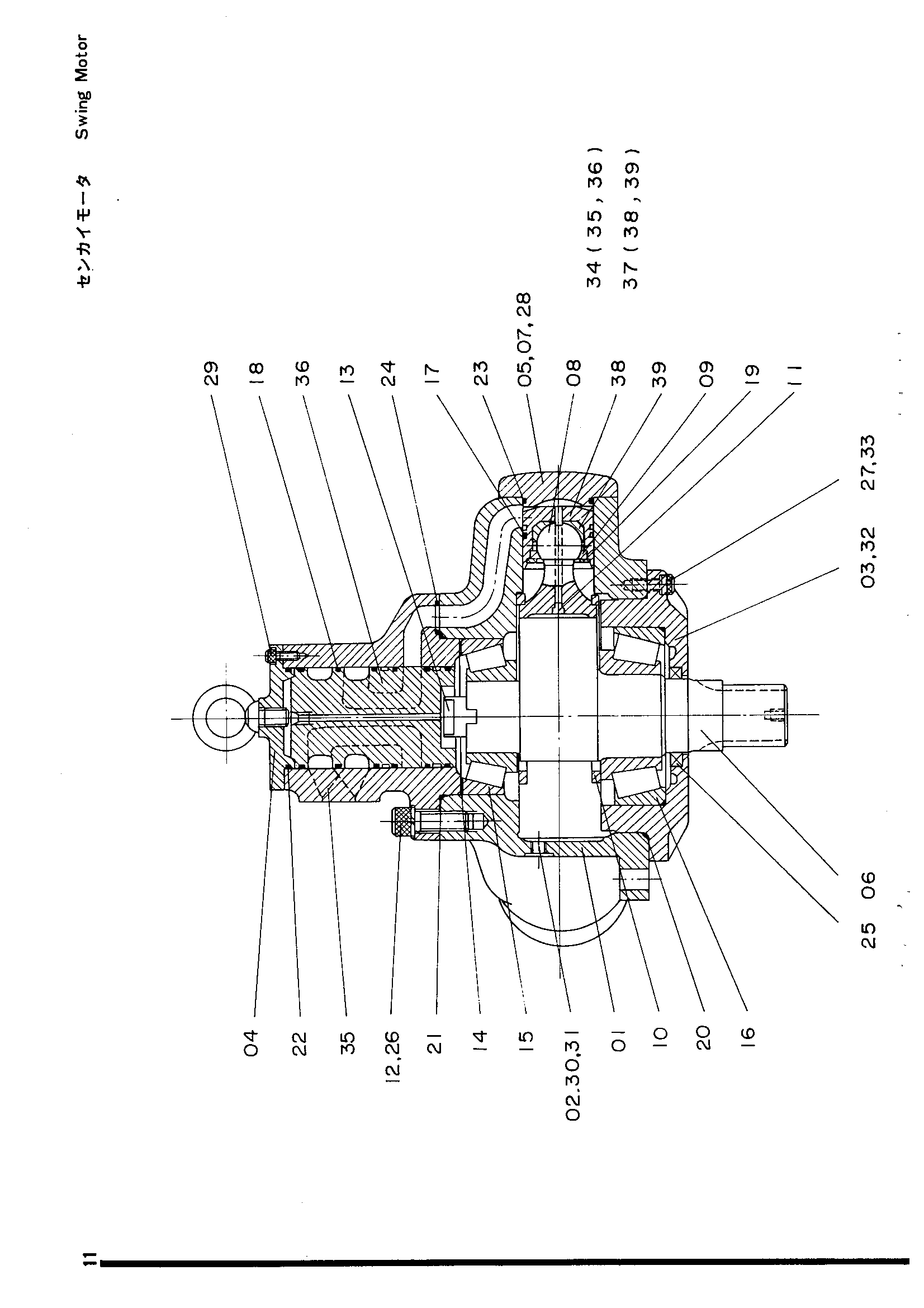

Заводская схема «Гидромотор поворота» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4031226 | Гидромотор поворот | 2 | |
| 01 | 4514809 | Корпус | 1 |
| 02 | 4514826 | Пробка | 3 |
| 03 | 4514814 | Крышка передний | 1 |
| 04 | 4031225 | Крышка | 1 |
| 05 | 4514815 | Крышка гидроцилиндр | 5 |
| 06 | 4514818 | Вал кранк | 1 |
| 07 | 4514827 | Шайба | 50 |
| 08 | 4003098 | Шток коннектинг | 5 |
| 09 | 4003099 | Кольцо стопорный | 5 |
| 10 | 4003100 | Кольцо направляющая | 2 |
| 11 | 4003101 | Коннектинг шток тхроттле | 5 |
| 12 | 4514828 | Шайба | 5 |
| 13 | 972730 | Муфта крестовина | 1 |
| 14 | 4003104 | Регулировочная шайба | 1 |
| 15 | 4003105 | Подшипник каток | 1 |
| 16 | 4003106 | Подшипник каток | 1 |
| 17 | 4003107 | Поршневое кольцо | 10 |
| 18 | 4003158 | Поршневое кольцо | 6 |
| 19 | 4003109 | Кольцо локкинг | 5 |
| 20 | 972738 | Уплотнительное кольцо | 1 |
| 21 | 4003111 | Уплотнительное кольцо | 1 |
| 22 | 972740 | Уплотнительное кольцо | 1 |
| 23 | 972741 | Уплотнительное кольцо | 5 |
| 24 | 972742 | Уплотнительное кольцо | 5 |
| 25 | 972743 | Масляное уплотнение | 1 |
| 26 | 4514820 | Болт | 5 |
| 27 | 4514821 | Болт | 10 |
| 28 | 4514822 | Болт | 50 |
| 29 | 4514811 | Болт | 5 |
| 30 | 4514823 | Разъём | 1 |
| 31 | 4514824 | Манжета | 4 |
| 32 | 4514812 | Винт | 2 |
| 33 | 4514825 | Шайба | 10 |
| 34 | 4032689 | Корпус с клапан | 1 |
| 37 | 4031228 | Поршень | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
