Крышка — HITACHI UH14D

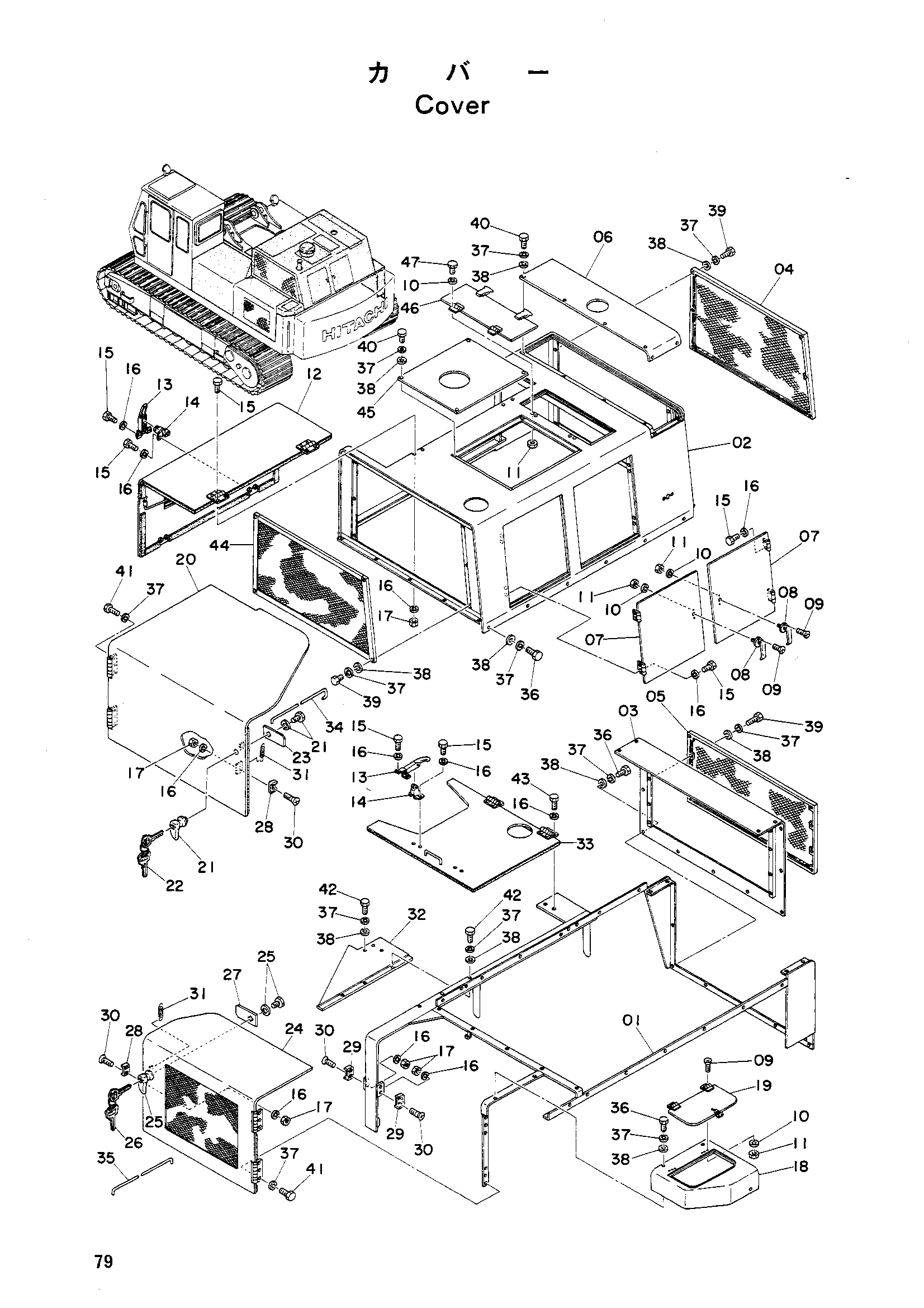

Заводская схема «Крышка» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4039006 | Опора | 1 |
| 02 | 4041080 | Крышка | 1 |
| 03 | 4041082 | Панель | 1 |
| 04 | 4514701 | Крышка | 1 |
| 05 | 4514703 | Крышка | 1 |
| 06 | 4514707 | Панель | 1 |
| 07 | 4514709 | Панель | 2 |
| 08 | 4514716 | Рукоятка | 2 |
| 09 | M470520 | Винт | 10 |
| 10 | A590005 | Пружинная шайба | 14 |
| 11 | M500504 | Гайка | 14 |
| 12 | 4514711 | Панель | 1 |
| 13 | 322831 | Защёлка боннет | 4 |
| 14 | 485008 | Анкхор | 4 |
| 15 | M200820 | Болт 8X20 | 28 |
| 16 | A590008 | Пружинная шайба | 40 |
| 17 | M500807 | Гайка | 12 |
| 18 | 4039008 | Крышка | 1 |
| 19 | 4041084 | Панель | 1 |
| 20 | 4040388 | Панель | 1 |
| 21 | 4041085 | Рукоятка | 1 |
| 22 | 4041081 | Шпонка 200# | 1 |
| 23 | 4041083 | Стопорная пластина | 1 |
| 24 | 4039007 | Панель | 1 |
| 25 | 4041085 | Рукоятка | 1 |
| 26 | 4041081 | Шпонка 200# | 1 |
| 27 | 4041294 | Стопорная пластина | 1 |
| 28 | 485087 | Ограничитель | 2 |
| 29 | 485086 | Ответная планка | 2 |
| 30 | 987638 | Винт | 8 |
| 31 | 4501982 | Пружина | 2 |
| 32 | 8500734 | Крышка | 1 |
| 33 | 8003819 | Панель | 1 |
| 34 | 4514804 | Ограничитель | 1 |
| 35 | 4514805 | Ограничитель | 1 |
| 36 | M101014 | Болт | 33 |
| 37 | A590010 | Пружинная шайба | 79 |
| 38 | 449490 | Шайба | 63 |
| 39 | M101040 | Болт | 20 |
| 40 | M101025 | Болт 10X25 | 10 |
| 41 | M121028 | Болт T 10X33 | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
