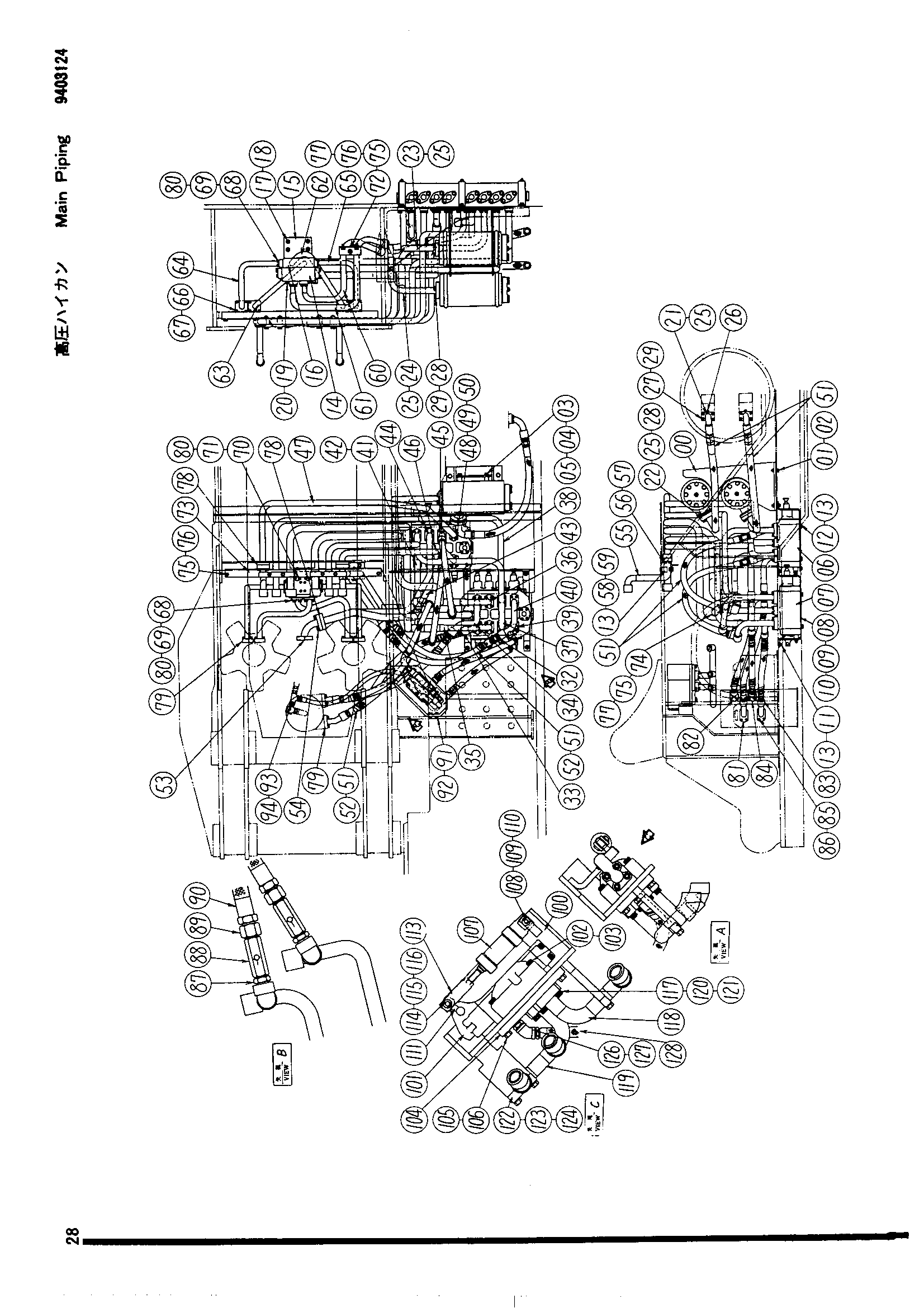

Основные гидролинии <погрузчик> — HITACHI UH14D

Заводская схема «Основные гидролинии <погрузчик>» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7500545	Стойка фильтр	1
01	M111632	Болт	4
02	A590016	Пружинная шайба	4
03	9400565	Фильтр в сборе	2
04	M111232	Болт	8
05	A590012	Пружинная шайба	8
06	4503460	Гидрораспределитель (правый)	1
07	4503461	Гидрораспределитель (левый)	1
08	3501003	Опора A	2
09	3501004	Опора B	1
10	3501005	Опора C	1
11	M111232	Болт	8
12	4504284	Болт	8
13	A590012	Пружинная шайба	28
14	4505047	Тормозной клапан	1
15	3501014	Кронштейн	1
16	2500048	Дивидер поток	1
17	M111232	Болт	4
18	A590012	Пружинная шайба	4
19	4505048	Болт	8
20	986699	Пружинная шайба	8
21	9800181	Трубка	2
22	9800182	Трубка	2
23	7500539	Трубка	1
24	7500540	Трубка	1
25	A811040	Уплотнительное кольцо	8
26	J75281	Пробка масляный PT1/8	2
27	M221240	Болт T 12X40	8
28	M121240	Болт	16
29	A590012	Пружинная шайба	24
32	4511964	Адаптер	2
33	8501422	Трубка	1
34	8501423	Трубка	1
35	7501314	Трубка	1
36	7501316	Трубка	1
37	7501317	Трубка	1
38	7501318	Трубка	1
39	8501882	Трубка	1
40	8501867	Трубка	1
41	8500707	Трубка	1
42	8500706	Трубка	1
43	7501313	Трубка	1
44	7501312	Трубка	1
45	8500715	Трубка	2
46	7501319	Трубка	1
47	7501320	Трубка	1
48	A811040	Уплотнительное кольцо	16
49	435637	Болт	72
50	984054	Пружинная шайба	72
51	4501778	Шланг	10
52	4505046	Гуад провод	6
53	8501645	Трубка	2
54	M121240	Болт	8
55	8501646	Трубка	2
56	435637	Болт	8
57	984054	Пружинная шайба	8
58	3502040	Хомут трубки	2
59	M111271	Болт	4
60	7500712	Трубка	1
61	7500713	Трубка	1
62	7500521	Трубка	1
63	7500520	Трубка	1
64	7500522	Трубка	1
65	7500523	Трубка	1
66	M121240	Болт	16
67	A590012	Пружинная шайба	16
68	M121040	Болт T 10X40	16
69	A590010	Пружинная шайба	16
70	M341040	Болт	8
71	984054	Пружинная шайба	8
72	9800172	Кронштейн A	1
73	9800183	Кронштейн B	1
74	4501779	Хомут	1
75	A590012	Пружинная шайба	6
76	M111232	Болт	4
77	M111271	Болт	2
78	A811040	Уплотнительное кольцо	4
79	A811035	Уплотнительное кольцо	8
80	A811030	Уплотнительное кольцо	6
81	8501425	Трубка	1
82	8501424	Трубка	1
83	8501534	Трубка	1
84	8501426	Трубка	1
85	M211040	Болт H	16
86	A590010	Пружинная шайба	16
87	961385	Ниппель	2
88	4509452	Клапан	2
89	4509548	Разъём	2
90	4509453	Шланг	3
91	M111225	Болт	8
92	A590012	Пружинная шайба	8
93	J70784	Адаптер	1
94	J70484	TEE PT1/2	1
100	7501322	Кронштейн A	1
101	4509451	Клапан	1
102	M351256	Болт с внутренним шестигранником	4
103	986699	Пружинная шайба	4
104	2500962	Фланец	1
105	M111245	Болт	4
106	A590012	Пружинная шайба	4
107	4509843	Гидроцилиндр. воздушный	1
108	4509455	Палец	1
109	A590110	Шайба	1
110	A763016	Шплинт	1
111	4509842	Концевой вилка	1
113	4508987	Концевой вилка	1
114	4509841	Палец	1
115	A590110	Шайба	1
116	A763016	Шплинт	1
117	A811040	Уплотнительное кольцо	2
118	8501639	Трубка	1
119	8501638	Трубка	1
120	435637	Болт	8
121	984054	Пружинная шайба	8
122	4509448	Хомут трубки	2
123	M111036	Болт	4
124	A590010	Пружинная шайба	4
126	995088	Ниппель	1
127	J70384	Угловой штуцер	1
128	4509545	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
