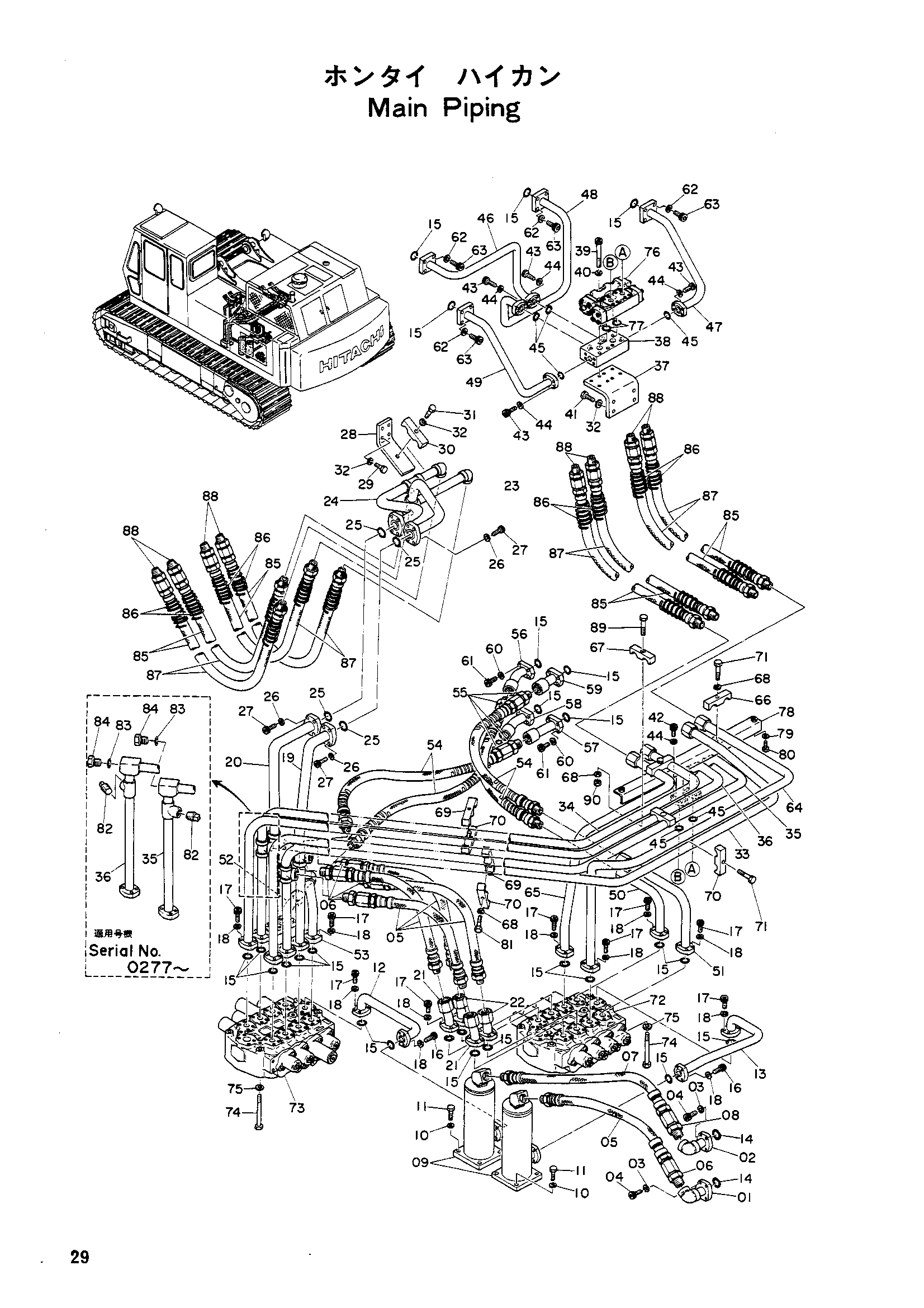

Основные гидролинии — HITACHI UH14D

Заводская схема «Основные гидролинии» для HITACHI UH14D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
40	986699	Пружинная шайба	8
41	M111240	Болт	4
42	M341036	Болт с внутренним шестигранником	8
43	M351040	Болт с внутренним шестигранником	16
44	984054	Пружинная шайба	24
45	A811030	Уплотнительное кольцо	6
46	8003697	Трубка гидромотор	1
47	8003696	Трубка гидромотор	1
48	7001940	Трубка гидромотор	1
49	8003695	Трубка гидромотор	1
50	8003688	Трубка ходовой	1
51	8003692	Трубка ходовой	1
52	8003693	Трубка ходовой	1
53	8003694	Трубка ходовой	1
54	4511551	Шланг	4
55	451893	Адаптер	1
56	8501425	Трубка	1
57	8501424	Трубка	1
58	8501534	Трубка	1
59	8501426	Трубка	1
60	984054	Пружинная шайба	16
61	M341040	Болт с внутренним шестигранником	16
62	986699	Пружинная шайба	16
63	M351240	Болт с внутренним шестигранником	16
64	7001944	Трубка баккет	1
65	7001945	Трубка баккет	1
66	4504205	Хомут трубки	2
67	4031230	Хомут трубки	2
68	A590012	Пружинная шайба	7
69	4040679	Хомут трубки	2
70	4034755	Хомут трубки	3
71	M111280	Болт H	3
72	4034226	Гидрораспределитель	1
73	4034225	Гидрораспределитель	1
74	4031236	Болт	8
75	A590012	Пружинная шайба	8
76	4505047	Тормозной клапан	1
77	A811035	Уплотнительное кольцо	2
78	9800183	Кронштейн B	1
79	A590012	Пружинная шайба	2
80	M111232	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
